Ein besonderer analoger Fahrregler nach eigener Konzeption

Beitrag von Robert I » Mittwoch 29. Juni 2016, 17:49

Hallo,

ist vielleicht für Einige von Interesse. Bitte habt Verständnis, dass ich auf das entsprechende Thema von mir in einem anderen Forum verlinke; in den Beiträgen weiter unten finden sich auch noch Informationen.

Hier der Link.

Freundliche Grüße

Robert
Bj. 1998; Avatar: Klasse KL von 1908 (Kittel-Konstruktion)
Nachfahre eines Dampflokomotivführers der K.W.St.E.
Bau der 38 2994 auf Basis Weinert
Ex-Märklinist; Orientierung: Eisenbahnmodellbau
Nach oben
Benutzeravatar
günni
Forumane
Beiträge: 21779
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Ein besonderer analoger Fahrregler nach eigener Konzepti

Beitrag von günni » Mittwoch 29. Juni 2016, 20:06

Moin,
den LM 317 habe ich schon seit Jahren im Einsatz.
Eingangsspannung 12V ~

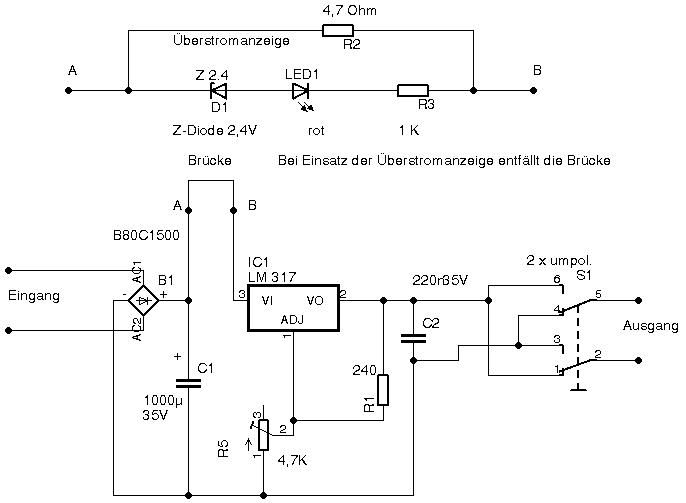

Hier die Schaltung.
Dateianhänge
bei ca 1A leuchtet die rote LED der Überstromanzeige
Der 4,7 Ohm-Widerstand muss eine Belastbarkeit von mindestens 5W haben.
