Welchen Widerstand?

Beitrag von Nick112 » Sonntag 26. Januar 2014, 16:55

Hallo zusammen,
ich habe mit bei Pollin ein Infrarot-Scheinwerfer bestellt. Benutze ich um meine DC-Car Fahrzeuge anzusteuern. Kann ich nur empfehlen da die reichweite mehrere Meter beträgt.
Allerdings ist dieser Bausatz für 12V und ich arbeite mit 16V. Welchen Wiederstand brauche ich dafür?
Danke schonmal im vorraus.

Gruß Nick :)

Benutzeravatar
günni
Forumane
Beiträge: 21789
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Welchen Widerstand?

Beitrag von günni » Sonntag 26. Januar 2014, 17:15

Moin,
Betrieb mit Gleichspannung!
Du brauchst eine Spannungsregelung.

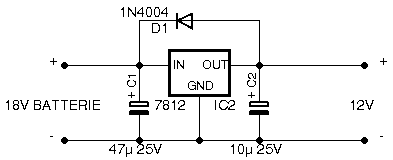

Hier ist das Schaltbild.
Dateianhänge
18V Batterie gilt als nicht geschrieben. Da kommen 16V Gleichspannung dran.

Benutzeravatar
Nick112
Forumane
Beiträge: 243
Registriert: Donnerstag 15. September 2011, 13:23
Wohnort: Neu Radeburg
Kontaktdaten:

Re: Welchen Widerstand?

Beitrag von Nick112 » Sonntag 26. Januar 2014, 17:38

Ich lasse den Scheinwerfer über den Modellbahntrafo laufen und nicht über eine Batterie

Gruß Nick

Benutzeravatar
günni
Forumane
Beiträge: 21789
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Welchen Widerstand?

Beitrag von günni » Sonntag 26. Januar 2014, 17:56

Moin,
lese bitte den Dateikommentar!

Benutzeravatar
Nick112
Forumane
Beiträge: 243
Registriert: Donnerstag 15. September 2011, 13:23
Wohnort: Neu Radeburg
Kontaktdaten:

Re: Welchen Widerstand?

Beitrag von Nick112 » Sonntag 26. Januar 2014, 19:22

Oh nicht gesehen. Und wie soll, dass ganze funktionieren? Ich bin kein Profi in sowas :D

Benutzeravatar
günni
Forumane
Beiträge: 21789
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Welchen Widerstand?

Beitrag von günni » Sonntag 26. Januar 2014, 19:55

Moin,
der 7812 ist ein Spannungsregler für Gleichspannung(=) und regelt die 16V= auf 12V= runter.

Benutzeravatar
Nick112
Forumane
Beiträge: 243
Registriert: Donnerstag 15. September 2011, 13:23
Wohnort: Neu Radeburg
Kontaktdaten:

Re: Welchen Widerstand?

Beitrag von Nick112 » Sonntag 26. Januar 2014, 20:04

Ich habe mal einen Spannungswandler gesucht aber finde da nichts brauchbares.
Hast du mal einen Link?

Gruß Nick

Benutzeravatar
günni
Forumane
Beiträge: 21789
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Welchen Widerstand?

Beitrag von günni » Sonntag 26. Januar 2014, 20:06

Moin,
ELV-Bausatz. Dazu musst Du nur noch den 7812 hinzukaufen.

Benutzeravatar
Nick112
Forumane
Beiträge: 243
Registriert: Donnerstag 15. September 2011, 13:23
Wohnort: Neu Radeburg
Kontaktdaten:

Re: Welchen Widerstand?

Beitrag von Nick112 » Sonntag 26. Januar 2014, 22:27

Ach so einfach ist das :D

Danke günni :pray:

Benutzeravatar
Dankwardt
Forumane
Beiträge: 1762
Registriert: Montag 27. Oktober 2003, 23:12
Wohnort: 40721 Hilden - 402 km von Hamburg
Kontaktdaten:

Re: Welchen Widerstand?

Beitrag von Dankwardt » Montag 27. Januar 2014, 16:10

Hallo Nick
Da komme so gar ich ins staunen.
Denn wenn der Schwenwerfer am Trafo angeschlossen ist, sendet der kein Signale.
So ist die Steuerung eines DC-Cars nicht möglich.

Wenn aber gemeint ist den IR-Schweinwerfer am DC-Car-Booster anzuschließen, so ist der Widerstand bereits auf der Platine enthalten und man muss gar nichts weiter machen.

Der Regler von Günni versorgt eine Baugruppen mit 12 Volt.
Damit kann man aber nicht die Signale von 16 auf 12 Wolt abschwächen.
Nach dieser Schaltung leuchten die IR-LED, aber es ist kein Signal vorhanden um DC-Cars zu steuern.
Gruß Siegmund
Schon in der modellbau-wiki.de oder Forum.DC-Car.de gesucht?
oder Steuerungen für Car-Systeme -> WIKI.DC-Car.de
oder bei www.modellautobahnen.de Seit 1.4.2004 nun 16 Jahre

Benutzeravatar
Nick112
Forumane
Beiträge: 243
Registriert: Donnerstag 15. September 2011, 13:23
Wohnort: Neu Radeburg
Kontaktdaten:

Re: Welchen Widerstand?

Beitrag von Nick112 » Montag 27. Januar 2014, 17:18

Ich meinte den Gleisanschluss vom Verstärker.
Der Widerstand auf der Platine ist für 12V ausgelegt und mit 16V wird die Platine warm.

Gruß Nick

Benutzeravatar
Dankwardt
Forumane
Beiträge: 1762
Registriert: Montag 27. Oktober 2003, 23:12
Wohnort: 40721 Hilden - 402 km von Hamburg
Kontaktdaten:

Re: Welchen Widerstand?

Beitrag von Dankwardt » Montag 27. Januar 2014, 18:01

Ich meinte den Gleisanschluss vom Verstärker.
Der Widerstand auf der Platine ist für 12V ausgelegt und mit 16V wird die Platine warm.
Was für ein Verstärker?
Welcher Widerstand ist für 12 Volt?
Auf welche Platine?
Platine wird warm? (nicht die Bauteile darauf)
Mit jedem Satz kommen mehr Fragen auf, als Antworten.
Gruß Siegmund
Schon in der modellbau-wiki.de oder Forum.DC-Car.de gesucht?
oder Steuerungen für Car-Systeme -> WIKI.DC-Car.de
oder bei www.modellautobahnen.de Seit 1.4.2004 nun 16 Jahre

Benutzeravatar
günni
Forumane
Beiträge: 21789
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Welchen Widerstand?

Beitrag von günni » Montag 27. Januar 2014, 18:17

Moin Siegmund,
reduziere es auf eine Frage. Welcher dieser IR-Scheinwerfer ist es? :santagreen:

@Nick,
das sind, wie Du auch schon geschrieben hast, Scheinwerfer. Die senden, so wie sie sind, keine Befehle an Dein Car-System.

Benutzeravatar
Nick112
Forumane
Beiträge: 243
Registriert: Donnerstag 15. September 2011, 13:23
Wohnort: Neu Radeburg
Kontaktdaten:

Re: Welchen Widerstand?

Beitrag von Nick112 » Montag 27. Januar 2014, 19:45

Verstärker ist von der Roco LokmausPro.

Widerstand? Nach dem frage ich :D

IR-Scheinwerfer ist der
http://www.pollin.de/shop/dt/OTA5ODY0OT ... usatz.html

"Platine wir warm? (nicht die Bauteile darauf)"
Sehr gute Frage die ich jetzt nicht beantworten kann :)

@günni
Der Scheinwerfer sendet ohne Probleme :wink:

Benutzeravatar
Dankwardt
Forumane
Beiträge: 1762
Registriert: Montag 27. Oktober 2003, 23:12
Wohnort: 40721 Hilden - 402 km von Hamburg
Kontaktdaten:

Re: Welchen Widerstand?

Beitrag von Dankwardt » Dienstag 28. Januar 2014, 13:38

Hallo
Ein Bild sagt mehr als tausend Worte!

@günni Das war der richtig Ansatz.

Die Widerstände sind auf der Platine bereits enthalten.
Das Gerät ist für Gleichspanung gedacht.
Mit der Wechselspannung von der Lokmaus werden die LED zerstört.

Deshlab muss mindestens eine Diode nachgerüstet werden.
http://wiki.dc-car.de/index.php?title=Progset

Die Bauteile werden zwangsläufig heiß.
Deshalb emfehlen wir bei dem Progset auch 4 Watt Widerstände zu benutzen.

Auf dem "Spielzeug" sind 1/4 Watt Widerstände installiert.
Wenn man IR-Led überlastet bekommt man auch mehr Reichweite. Klar.
Doch wie lange? So wie ich das sehe, sind die LED in Reihe geschaltet.
Ist eine defekt geht die ganze Zeile nicht mehr.

Mit einer guten IR-LED, die überlastet betrieben wird, bekomme ich auch die Reichweite hin.
Würde man die LED´s auf der Anlage einzeln verteilen, kann man das DC-Car über eine größere Fläche steuern.
Diese "billigen" IR-LED strahlen nicht gleichmäßig nach vorn.
Deshalb bietet dieser Schweinwerfer genau das, was er soll: viel Licht im Nahbereich und nicht in der Ferne.

Alternative:
DC-Car-Booster und LCIR-Empfänger im DC-Car.
Damit hat man mit einer IR-LED bis zu 7 Meter Reichweite.
Die 5 mitgelieferten LED an der Decke verteilen und das DC-Car ist im ganzen Raum zu benutzen.
Aber ein Hinweis gleich dazu:
Die IR-LED von dem Scheinwerfer passen nicht zu der DC-Car-LCIR-Technik!
Die Reichweite wird bei der Kombination sehr stark eingeschränkt sein.
Gruß Siegmund
