MÄ Signal 74391 und MÄ Decoder 60841 m84
- Stephan D.
- Forumane
- Beiträge: 4398
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hallo David!
Schlisse mal das Kabel an B vom Fahrgleis an. Sehr wahrscheinlich sind dann Deine Probleme behoben.
Gruß
Stephan
Schlisse mal das Kabel an B vom Fahrgleis an. Sehr wahrscheinlich sind dann Deine Probleme behoben.
Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
G: nur US (D&RGW)
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hallo Stephan,
danke für die schnelle Antwort.
Ich habe es eben getestet, leider kein Erfolg. So wie es aussieht wird der Anschluss vom Decoder zum Fahrgleis (B) benötigt um Strom in den Halteabschnitt zu befördern wenn das Signal auf "Grün" steht.
Falls noch jemand noch eine Idee hat, gerne mitteilen
Ich werde mir mal das Stellpult 72751 besorgen, damit ich die LEDs der Signale testen kann.
Grüße David
danke für die schnelle Antwort.
Ich habe es eben getestet, leider kein Erfolg. So wie es aussieht wird der Anschluss vom Decoder zum Fahrgleis (B) benötigt um Strom in den Halteabschnitt zu befördern wenn das Signal auf "Grün" steht.
Falls noch jemand noch eine Idee hat, gerne mitteilen
Ich werde mir mal das Stellpult 72751 besorgen, damit ich die LEDs der Signale testen kann.
Grüße David
- Stephan D.
- Forumane
- Beiträge: 4398
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hallo David!
Ich kann Dir nun die Lösung des Problems verraten. Ein Bekannter ist durch Zufall im Internet darauf gestoßen und hat mich informiert. Leider hat man bei Märklin "vergessen" dies in der Anleitung zu dokumentierten. Es liegt an der (undokumentierten) CV 38 (= Helligkeit der LEDs bei Hobbysignalen). Diese ist werksseitig auf 0 (= aus) eingestellt. Es ist sind Werte zwischen 0 (= aus) und 10 (= volle Helligkeit) zulässig.
Gruß
Stephan
Ich kann Dir nun die Lösung des Problems verraten. Ein Bekannter ist durch Zufall im Internet darauf gestoßen und hat mich informiert. Leider hat man bei Märklin "vergessen" dies in der Anleitung zu dokumentierten. Es liegt an der (undokumentierten) CV 38 (= Helligkeit der LEDs bei Hobbysignalen). Diese ist werksseitig auf 0 (= aus) eingestellt. Es ist sind Werte zwischen 0 (= aus) und 10 (= volle Helligkeit) zulässig.
Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
G: nur US (D&RGW)
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hallo Stephan,
tausend Dank für diesen wertvollen Tipp, WOW! Einstellungen vorgenommen und es funktioniert einwandfrei. Die Woche ist gerettet
Grüße David
tausend Dank für diesen wertvollen Tipp, WOW! Einstellungen vorgenommen und es funktioniert einwandfrei. Die Woche ist gerettet
Grüße David
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hallo hätte da eine Frage habe da das gleiche Problem aber bei mir Haut das nicht hin ob will ich das gleiche gemacht habe LG
- Stephan D.
- Forumane
- Beiträge: 4398
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hallo (hier sollte Dein Name stehen)!
Und woher sollen wir/ich wissen ob Du auch tatsächlich das Gleiche gemacht hast? Denn wenn ja würde es auch funktionieren, oder?

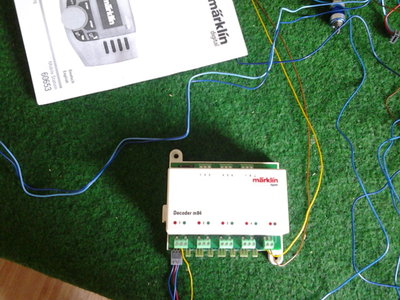

Wenn Du uns weder beschreibst, oder noch besser mit Bildern zeigst, was Du wie angeschlossen, programmiert bzw. "gemacht" hast werden wir Dir kaum helfen können. Die Anleitung des Decoders zeigt den korrekten Anschluß doch eindeutig und wenn man, wie oben beschrieben, die CV 38 auf einen Wert zwischen 1 und 10 programmiert sollten die LEDs des Hobbysignals auch leuchten.
Gruß
Stephan
.....der es, wie viele andere hier auch, sehr schätzt wenn man seine Beiträge mit seinem Namen unterschreibt
Und woher sollen wir/ich wissen ob Du auch tatsächlich das Gleiche gemacht hast? Denn wenn ja würde es auch funktionieren, oder?
Wenn Du uns weder beschreibst, oder noch besser mit Bildern zeigst, was Du wie angeschlossen, programmiert bzw. "gemacht" hast werden wir Dir kaum helfen können. Die Anleitung des Decoders zeigt den korrekten Anschluß doch eindeutig und wenn man, wie oben beschrieben, die CV 38 auf einen Wert zwischen 1 und 10 programmiert sollten die LEDs des Hobbysignals auch leuchten.
Gruß
Stephan
.....der es, wie viele andere hier auch, sehr schätzt wenn man seine Beiträge mit seinem Namen unterschreibt
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
G: nur US (D&RGW)
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

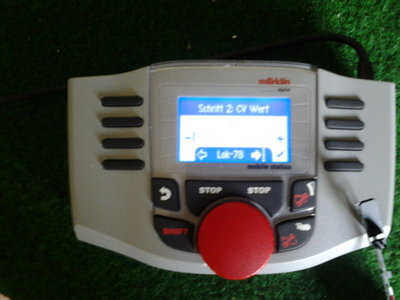

Hallo wenn ich den cv38 Wert ändere muss ich auf lock programmieren gehen da kommt cv1 und dann cv2 oder wenn ich da richtig bin.
Mache das erst seit Einen Jahr
LG Manfred
Mache das erst seit Einen Jahr
LG Manfred
- HaNull
- Forumane
- Beiträge: 4381
- Registriert: Freitag 2. Februar 2007, 01:47
- Wohnort: Rhein-Sieg-Kreis
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Moin, Manfred,
ist Lok-78 eine DCC-Lok?
Ist DIP-Schalter 10 am m84 auf ON?
ist Lok-78 eine DCC-Lok?
Ist DIP-Schalter 10 am m84 auf ON?
████████ Gruß aus NRW
████████ Thomas
████████ Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach
████████ Thomas
████████ Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hallo Thomas ne ist eine mfx lock und da muss der Schalter 10 am m84 auf off stehen ehrlich gesagt habe schon alles probiert weiß auch nicht mehr weiter
LG Manfred
LG Manfred
- HaNull
- Forumane
- Beiträge: 4381
- Registriert: Freitag 2. Februar 2007, 01:47
- Wohnort: Rhein-Sieg-Kreis
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
DCC-Lok anlegen und Schalter 10 auf ON setzen.
Ein Decoder, der kein mfx kann, kann auch nicht mit dem Eintrag einer mfx-Lok programmiert werden.
Ein Decoder, der kein mfx kann, kann auch nicht mit dem Eintrag einer mfx-Lok programmiert werden.
████████ Gruß aus NRW
████████ Thomas
████████ Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach
████████ Thomas
████████ Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach
- Stephan D.
- Forumane
- Beiträge: 4398
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hallo Manfred!
Dann mal ganz von Anfang an.
Schritt 1:
Eine neue Lok als DCC-Lok manuell anlegen (Adresse, Name und Loksymbol egal; siehe ab Seite 8 der Anleitung).
Schritt 2:
In das Lokmenü gehen (Taste SHIFT + LOK).
Schritt 3:
Taste PFEIL RUNTER drücken bis zum Punkt LOK PROGRAMMIEREN dann die Taste links davon drücken (jetzt ist man Untermenü zur CV-Programmierung).
Schritt 4:
Zu ändernde CV auswählen (entweder durch mehrmaliges Drücken der Tasten neben + und - oder durch Drücken der Taste SHIFT und gleichzeitigem Drehen des Fahrreglers).
Schritt 5:
Ausgewählte CV durch drücken der Taste recht unten neben dem Häkchen bestätigen .
Schritt 6:
Der im Decoder gespeicherte Wert dieser CV wird ausgelesen und angezeigt und kann wie bei Schritt 4 geändert werden.
Schritt 7:
Neuen Wert wie bei Schritt 5 bestätigen (Wert wird nun in die entsprechende CV des Decoders geschrieben).
Wenn weitere CVs programmiert werden müssen/sollen wieder beim Menü LOK PROGRAMMIEREN weiter machen.
Hinweis:
CV programmieren geht nur bei DCC! Schalter 10 am Decoder auf ON.
Gruß
Stephan
Dann mal ganz von Anfang an.
Schritt 1:
Eine neue Lok als DCC-Lok manuell anlegen (Adresse, Name und Loksymbol egal; siehe ab Seite 8 der Anleitung).
Schritt 2:
In das Lokmenü gehen (Taste SHIFT + LOK).
Schritt 3:
Taste PFEIL RUNTER drücken bis zum Punkt LOK PROGRAMMIEREN dann die Taste links davon drücken (jetzt ist man Untermenü zur CV-Programmierung).
Schritt 4:
Zu ändernde CV auswählen (entweder durch mehrmaliges Drücken der Tasten neben + und - oder durch Drücken der Taste SHIFT und gleichzeitigem Drehen des Fahrreglers).
Schritt 5:
Ausgewählte CV durch drücken der Taste recht unten neben dem Häkchen bestätigen .
Schritt 6:
Der im Decoder gespeicherte Wert dieser CV wird ausgelesen und angezeigt und kann wie bei Schritt 4 geändert werden.
Schritt 7:
Neuen Wert wie bei Schritt 5 bestätigen (Wert wird nun in die entsprechende CV des Decoders geschrieben).
Wenn weitere CVs programmiert werden müssen/sollen wieder beim Menü LOK PROGRAMMIEREN weiter machen.
Hinweis:
CV programmieren geht nur bei DCC! Schalter 10 am Decoder auf ON.
Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
G: nur US (D&RGW)
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

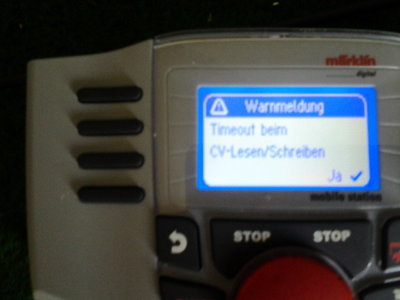

Habe ich gerade gemacht hilft aber auch nix das ich auf das Lichtsignal was raus bekomme
Manfred
Manfred
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Aber bedanke mich bei denen die es versucht haben mir zu helfen
Mfg Manfred
Mfg Manfred
- Stephan D.
- Forumane
- Beiträge: 4398
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hallo Manfred!
Hast DCC in der MS überhaupt freigegeben (im Menü Geräteeinstellung den Punkt LOK-PROTOKOLLE)?
Wenn nur Motorola und mfx aktiv sind wird es mit dem Programmieren ggf. auch nix.
Gruß
Hast DCC in der MS überhaupt freigegeben (im Menü Geräteeinstellung den Punkt LOK-PROTOKOLLE)?
Wenn nur Motorola und mfx aktiv sind wird es mit dem Programmieren ggf. auch nix.
Gruß
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
G: nur US (D&RGW)
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hallo Stephan
Ja habe ich gemacht dann bin ich deine Schritte sicher 10 mal durch gegangen und bei cv1 war Wert eins und bei cv 2 bin ich dann hoch auf zehn und über nehmen dann aber klappt nicht
Mfg manfred
Ja habe ich gemacht dann bin ich deine Schritte sicher 10 mal durch gegangen und bei cv1 war Wert eins und bei cv 2 bin ich dann hoch auf zehn und über nehmen dann aber klappt nicht
Mfg manfred
- Stephan D.
- Forumane
- Beiträge: 4398
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hallo Manfred!

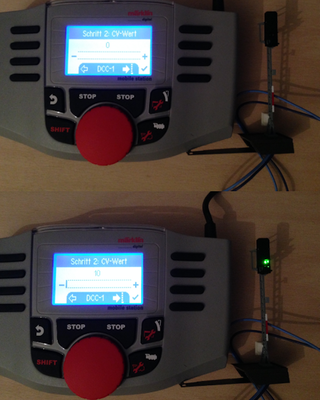

CV 2 auf "10"? Die "10" kommt in die CV 38 und nicht in die CV 2!
Gruß
Stephan
Mamfi hat geschrieben:.....
bei cv 2 bin ich dann hoch auf zehn und über nehmen dann aber klappt nicht
.....
CV 2 auf "10"? Die "10" kommt in die CV 38 und nicht in die CV 2!
Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
G: nur US (D&RGW)
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hi Stephan
Frage hättest du was dagegen wenn ich dich an
Rufe
LG Manfred
Frage hättest du was dagegen wenn ich dich an
Rufe
LG Manfred
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
So
Jetzt hat es endlich geklappt Danke nochmal
An alle
LG Manfred
Jetzt hat es endlich geklappt Danke nochmal
An alle
LG Manfred
- Stephan D.
- Forumane
- Beiträge: 4398
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hallo Manfred!
Du hättest mich auch anrufen dürfen, aber es hat ja nun wohl funktioniert. Wo lag das Problem denn?
Gruß
Stephan
Du hättest mich auch anrufen dürfen, aber es hat ja nun wohl funktioniert. Wo lag das Problem denn?
Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
G: nur US (D&RGW)
Re: MÄ Signal 74391 und MÄ Decoder 60841 m84
Hi Stephan
Lag an mir habe immer den cv38 gesucht dabei musste ich den cv38 selber ändern und Dan auf cv10 falsch gedacht das war mein Problem
LG Manfred
Lag an mir habe immer den cv38 gesucht dabei musste ich den cv38 selber ändern und Dan auf cv10 falsch gedacht das war mein Problem
LG Manfred
