Hallo Modellbahnfreunde!
Ich möchte gerne Schaltkontakte für meine Modellbahn benutzen! Da aber die Schaltgleise von Märklin sehr teuer sind (ca. 10€) Und ich sehr viele benötige, habe ich vor, selber welche zu bauen. Aber ich weiß nicht wie
Ich hoffe ihr habt eine Idee, wie man Schaltkontakte selber bauen kann
Villeicht mit einem Reed-Kontakt und einem Magnet? Aber wie weiß ich dabei auch noch nicht
Für eure Ideen danke ich schon mal im Vorraus

P.S. Ich glaube der Beitrag ist unter der falschen Kategorie. Weiß jemand, wie man das ändern kann oder wenigstens bei eiem neuen Thema richtig macht (Ich bin neu hier)

[Datterich]

Du suchst Alternativen für Mä*****-Schaltgleise. Da ist der Reed-Kontakt eine gute Lösung, und Du findest in der
=> Modellbau-Wiki mehr darüber - und auch mit der => "Suchen"-Funktion.

Löschen kannst Du Deine Beiträge nur, solange noch niemand darauf geantwortet hat, also Dein Beitrag der Letzte in einem Thread ist. Dazu drückt man ganz einfach den "Beitrag Löschen"-Button [x] unten rechts im Beitrag neben "ÄNDERN" und "ZITIEREN".
Der ist nur sichtbar, wenn wirklich letzter Beitrag.

Freundliche Grüße aus Darmstadt
Datterich
_________________
Hier trifft man manchmal Leute, die eigentlich gar keinen Zug vertragen ...

[Lok86]

Falls du C-Gleise von Märklin benutzt geht das ganz einfach, wenn du die Masse verbindung zwischen den beiden Leitern durchtrennst und eine Seite isolierst und auf ein Rückmeldemodul führst.
Somit Überbrücken die Metallachsen die Isolierung und geben dem Rückmeldemodul das besetzt Signal.

Ist auch etwas billiger als normale Rückmeldegleise von Märklin

Preisfrage: Ja was kostet denn alles? Ich habe eine kleine Beispielrechnung für die
Märklin C-Gleis und K-Gleis Fahrer
C-Gleis
Artikel Preis pro
Packung
Preis pro
RMK
1 Stück Rückmeldemodul für 16 Eingänge 36,00 € 2,25€
1 Packung Isolierhülsen für 4 Kontaktstrecken (8 Stück) 1,17 € 0,29 €
1 Großpackung 2,6mm Stecker 100 Stück 10,20 € 0,10 €
1 Rolle Schaltdraht 100m 0,14mm² 8,33 € 0,17 €
Summe für einen RMK bei Märklin C-Gleis 2,81 €
K-Gleis
Artikel Preis pro
Packung
Preis pro
RMK
1 Stück Rückmeldemodul für 16 Eingänge 36,00 € 2,25 €
1 Tube Hartkleber für dauerhafte Trennstellen 4,58 € 0,02 €
1 Großpackung 2,6mm Stecker 100 Stück 10,20 € 0,10 €
1 Rolle Schaltdraht 100m 0,14mm² 8,33 € 0,17 €
Summe für einen RMK bei Märklin K-Gleis 2,44 €

[mobafan1997]

Ich möchte keine Rückmelder bauen, sondern mit dem Schaltgleis Weichen schalten!
Den Tipp ein Schaltgleis so wie hier: http://www.stayathome.ch/kontaktgleise.htm (nicht meine Homepage) zu bauen ist um Weichen zu schalten schlecht, weil wenn die Weische schaltet, flackert die Beleuchtung der Züge (Habe es selbst ausprobiert) sonst eine gute Idee
Falls ihr wisst, wie genau man das mit den Reed-Kontakten machen kann, dann schreibt es hier hin... sind die nicht zu groß, die Reed-Kontakte, sodass die Wagen dagegenstoßen

[günni]

Moin,
Magnet unter die Lok, Reed ins Gleis, Lok fährt über den Reed und der schaltet. Jetzt kommt der Pferdefuß. Die kleinen Reedkontakte backen, bei hohen Strömen, schnell fest. Da hilft nur eines, den Laststrom über einen Triac schalten.

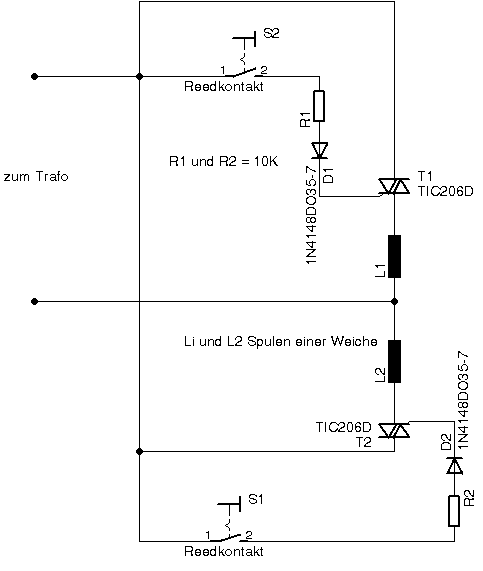

Hier ein Schaltbeispiel:

[mobafan1997]

Ok
Aber was bedeuten die ganzen Nummern? Und wie genau ist das bei der Nummer TIC206D, also wie ist der Schaltplan dort Das verstehe ich nicht ganz Könntes du villeicht diese Stelle nochmal genauer Zeichnen?

[günni]

Moin,
TIC206D ist ein Triac
R1 und R2 sind Widerstände
1N4148 ist eine Diode
S1 und S2 stellen Reedkontakte dar.

[mobafan1997]

Also wenn ich das richtig verstehe fließt von dem Trafo sofort Strom zur Spule, wenn auch durch den Reed-Kontakt und den Wiederstand Strom fließt
Und wie groß muss der Wiederstand R1 und R2 sein, wenn sie Spannung 18 Volt ist?
Oder ist das egal wie groß?

[günni]

Mon,
wer lesen kann ist klar im Vorteil. Steht in der Schaltskizze.

[mobafan1997]

Dann kann ich wohl nicht lesen...

[Stephan D.]

Hallo!

Also ich kann es auch ganz klar sehen. Da steht R1 und R2 = 10k

Gruß
Stephan

[mobafan1997]

Achso mitten drin, ich Id..t
Also wenn man zu Conrad geht und einen 10K Wiederstand holt wissen die was gemeint ist

Wieviel K ist ein Ohm?

[Stephan D.]

.....
Also wenn man zu Conrad geht und einen 10K Wiederstand holt wissen die was gemeint ist
.....

Hallo!

Das sollten sie eigentlich. Falls nicht.....

.....
Wieviel K ist ein Ohm?

Anders herum wird ein Schuh daraus: Wieviel Ohm sind ein k? Antwort: 1000. das k steht für kilo

Gruß
Stephan

[günni]

Moin,
http://www.elektronik-kompendium.de/sites/grd/index.htm

[Datterich]

Genau wieviel k ein Meter (km) oder wieviel k ein Gramm (kg) ... Ein ganz klein wenig Mitdenken,
und aus k wird ganz einfach 1000 - na ja, nun waren Stephan und günni schneller.

Geduldige Grüße aus Darmstadt
Datterich

[günni]

Moin,
50 Kilo-Ohm werden jedoch nicht automatisch zu einem Zentner-Ohm.

scnr

[mobafan1997]

Okay Okaay ich höre ja schon auf solche -dummen -Fragen zu stellen, wenn es nervt

[günni]

Okay Okaay ich höre ja schon auf solche -dummen -Fragen zu stellen, wenn es nervt

Moin,
Deine Fragen zeugen von absoluter Unkenntnis in Sachen Elektronik.
Oben habe ich Dir einen Link gegeben, wo du die Grundlagen etc. erlernen kannst.

[Datterich]

Stelle ruhig gerne weiter Deine Fragen. Allerdings empfehle ich Dir, unsere Antworten ausführlich zu lesen einschließlich der Verlinkungen (blaue Schrift), dann wärst Du schon viel weiter ... und wir hätten etwas weniger Arbeit

Geduldige Grüße aus Darmstadt
Datterich
_________________
Hier trifft man manchmal Leute, die eigentlich gar keinen Zug vertragen ...

[mobafan1997]

Ich hab den Link schon gesehen (Danke ) Werde da mal schauen, was sich lernen lässt...
