Re: Rückmeldekabel am Gleis befestigen

Beitrag von gwolfspe » Donnerstag 6. Mai 2010, 13:45

Hallo
Mit etwas Übung läßt sich das wohl löten. Bei MiWuLa soll es sogar ein Lot geben, das besonders dafür geeignet ist.
Sonst gibt es noch den Märklin Masseanschluss 7500

http://www.preis.de/produkte/Maerklin-7 ... 49313.html

Gruss
Günter
Ich hätte so gerne eine elektrische Eisenbahn, wenn nur das mit dem Scheiß Strom nicht wäre.

Benutzeravatar
HahNullMuehr
Forumane
Beiträge: 6637
Registriert: Dienstag 20. Januar 2009, 14:28
Wohnort: Rösrath, Δ 435 km
Kontaktdaten:

Re: Rückmeldekabel am Gleis befestigen

Beitrag von HahNullMuehr » Donnerstag 6. Mai 2010, 13:52

Hallo zusammen,

über dieses Problem haben wir schon manchen Thread gewälzt.
Einig ist man sich, dass das Schienenprofil beim K-Gleis nur schwer, allenfalls mit Spezial-Lot, zu löten ist. Dabei besteht aber immer noch die Gefahr, das die Schwellen und Kleneisenimitationen zu warm werden und sich verformen.
Die Verbindungslaschen sind aber aus einem anderen Material!
Um Verformungen am Kunststoff vorzubeugen: Zieh sie ab und löte Deine Käbelchen dran. Dann wieder anstecken.

Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.

JSteam
Forumane
Beiträge: 237
Registriert: Samstag 7. April 2007, 05:52
Wohnort: Celle

Re: Rückmeldekabel am Gleis befestigen

Beitrag von JSteam » Freitag 7. Mai 2010, 13:20

Hallo,

beim Löten, egal ob man Kabel an Schiene oder Bauteile auf eine Platine lötet, wird darf die Lötstelle nur kurz erhitzt werden. Wenn Schwellen oder Kleineisenteile schmelzen, wurde gebraten und nicht gelötet :wink: :lol:
Für Lötungen am K-Gleis mache ich einen kleinen Klecks Verzinnungspaste auf die Lötstelle und dann wird mit normalen Lot das Kabel angelötet.
Viele Grüße
Jürgen

stefan-h.

Re: Rückmeldekabel am Gleis befestigen

Beitrag von stefan-h. » Freitag 7. Mai 2010, 13:22

Hallo zusammen, danke für eure Antworten, an den Masseanschluss hab ich auch schon gedacht, is mir aber zu teuer wenn ich ehrlich bin, bräuchte davon über 500 Stück, wären mehr als 885 Euro, und des is mir zu teuer, gibts sonst noch möglichkeiten? Und an die Verbindungslaschen löten geht auch nicht, ich hab Isolierverbinder hergenommen und auch Flexgleise immer wieder mal in der Mitte getrennt und mehrere Kontakte an einem Gleis, geht von dem her leider auch nicht, gibts sonst noch irgendwelche Möglichkeiten?

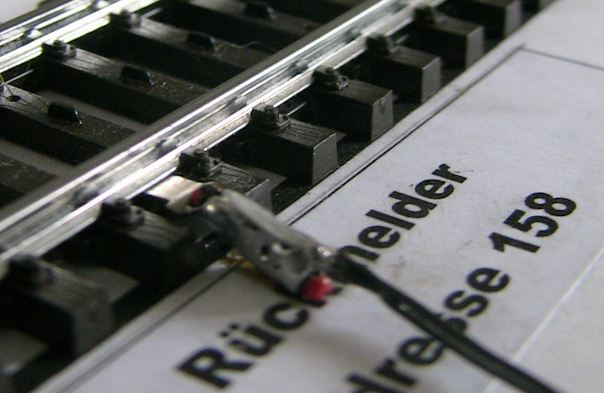

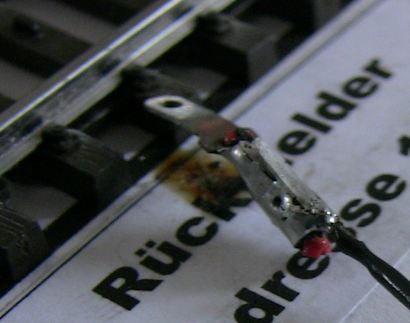

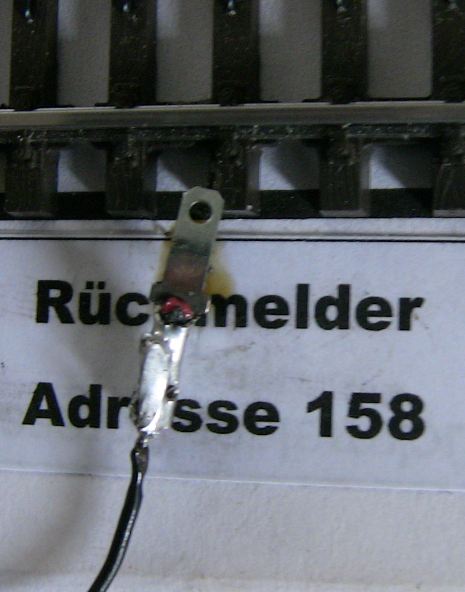

Ich lad mal ein Foto hoch wie ichs jetzt mal gemacht habe
Danke für eure Hilfe
Viele Grüße
Stefan
Dateianhänge
Rückmeldung (3).JPG
Rückmeldung (3).JPG (25.79 KiB) 3044 mal betrachtet
Rückmeldung (2).JPG
Rückmeldung (2).JPG (42.7 KiB) 3044 mal betrachtet
Rückmeldung (1).JPG
Rückmeldung (1).JPG (42.98 KiB) 3044 mal betrachtet

stefan-h.

Re: Rückmeldekabel am Gleis befestigen

Beitrag von stefan-h. » Freitag 7. Mai 2010, 13:26

Hallo Jürgen
danke für deine Antwort :D
dann werd ichs mal so probieren wie du sagst :D
Viele Grüße
Stefan

stefan-h.

Re: Rückmeldekabel am Gleis befestigen

Beitrag von stefan-h. » Samstag 29. Mai 2010, 11:39

Hallo zusammen, ich hab nochmal ne andere Frage zum Thema Rückmeldung, ich eröffne deswegen jetzt aber keinen extra Thread, und zwar hab ich ein seltsames Problem auf meiner Anlage, wenn ich mit meinen Zügen vollautomatisch fahre, dann funktioniert inzwischen bei fast allen Zügen die Rückmeldung einwandfrei, nur wenn ich jetzt mit meinem ICE 3 losfahre, dann hab ich das Problem das er mir 2 Kontakte nicht auslöst, ansonsten löst er jeden Kontakt aus den ich habe, nur diese 2 nicht, Problem ist das ich diese 2 Kontakte unbedingt zum bremsen brauche, von jedem anderen Zug werden sie Problemlos ausgelöst, auch von meinem anderen ICE 3, ich hab gedacht das der ICE 3 der sie nicht auslöst vielleicht die andere Schiene nicht berührt, hab ich draufgedrückt und im Gleis rumgewackelt, löst sich nicht aus, auch wenn ich mit dem ganzen Zug drüberfahr, ist immerhin 2 Meter lang, er löst diese 2 Kontakte einfach nicht aus, aber jeden anderen auf der Anlage schon, und diese 2 Kontakte sind an den K-Gleisen an den Verbindungslaschen festgelötet, weiß jemand von euch an was das liegen kann das er nur diese 2 Rückmeldekontakte nicht auslöst?
Danke schonmal für eure Antworten
Viele Grüße
Stefan

Benutzeravatar
David
Forumane
Beiträge: 586
Registriert: Mittwoch 9. Juni 2010, 19:20

Re: Rückmeldekabel am Gleis befestigen

Beitrag von David » Donnerstag 10. Juni 2010, 20:56

Hallo Stefan!

Nochmal zum Löten: Nimm ein wenig Lötfett, schmier das auf die Lötfläche, verzinne es und löte dann das Kabel an. Beim Verzinnen frischen Lötzinn benutzen! Manche Leute benutzen zum löten Zinnreste, die übrig geblieben sind (bereits erhitzt worden).
Das klappt mit etwas Geduld auch beim widerspenstigen M-Gleis...

Vielleicht hilft das ja.

Benutzeravatar
Bernie-Bärchen
Forumane
Beiträge: 472
Registriert: Sonntag 3. August 2008, 00:15

Re: Rückmeldekabel am Gleis befestigen

Beitrag von Bernie-Bärchen » Freitag 11. Juni 2010, 17:31

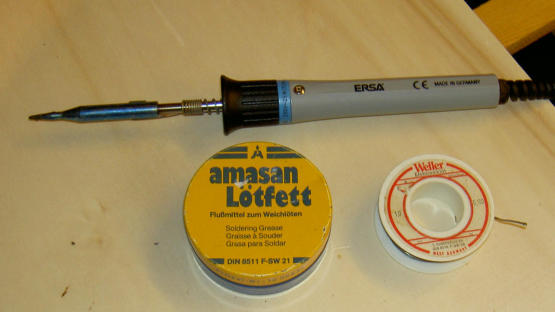

Nur die Ruhe bringts:

:wink: BB
Dateianhänge

stefan-h.

Re: Rückmeldekabel am Gleis befestigen

Beitrag von stefan-h. » Samstag 12. Juni 2010, 08:41

Hallo zusammen,
Danke für eure Antworten, dann werde ich es nochmal so probieren :D
Lötfett ist schon bestellt :D
Viele Grüße
Stefan

stefan-h.

Re: Rückmeldekabel am Gleis befestigen

Beitrag von stefan-h. » Donnerstag 17. Juni 2010, 20:27

Hallo zusammen
habs jetzt mal probiert mit Lötfett :D funktioniert super :-) dann werd ich jetzt mal alle Kontakte festlöten :D
Vielen Dank für eure Hilfe
Viele Grüße
Stefan

Benutzeravatar
David
Forumane
Beiträge: 586
Registriert: Mittwoch 9. Juni 2010, 19:20

Re: Rückmeldekabel am Gleis befestigen

Beitrag von David » Donnerstag 17. Juni 2010, 20:30

Wie teuer war das Zeug denn?

stefan-h.

Re: Rückmeldekabel am Gleis befestigen

Beitrag von stefan-h. » Donnerstag 17. Juni 2010, 20:39

50g. Dose bei ebay für 4,45€
