Da in unserem Bahnhof so langsam die Signale Einzug halten (schön gemischt, eine Seite Licht-, die andere Seite Fornsignale) ... fehlte mit ein ganz bestimmtes Lichtsignal, dass es wohl nichtmal in H0 in einer vernünftigen Ausführung gibt. Das gute, alte Zp9, oder auch Abfahrsignal. Meist ein Kreis aus 8 grünen Lämpchen.
Und eben nicht besonders groß, deswegen wohl auch der Mangel an Modellen. Da ich aber dieses nun unbedingt haben wollte, habe ich mir dazu ein paar Gedanken gemacht und bin dann auf die Idee gekommen, eine LED schwarz anzumalen und die 8 Punkte mittels Bohrung wieder zum leuchten zu bringen. Also flugs eine einigermaßen geeignete Diode gesucht, und mittels einer PLCC-2 auch gefunden. Erhältlich wie immer bei den üblichen Verdächtigen. Bestellnummern und dergleichen werde ich hier mal weglassen.
Als Mast habe ich ein 1mm Messingrohr genommen. An diesen die LED gelötet, an den anderen Pol eine Litze und selbige durch den Mast geführt. An den Mast eine Litze gelötet und noch an eine Litze eine Schutzdiode, sowie an die andere den Vorwiderstand für 16V (750 Ohm).

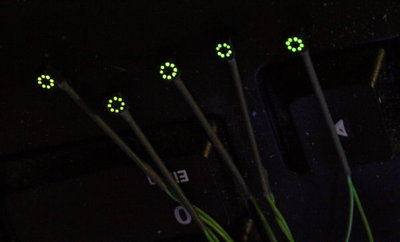

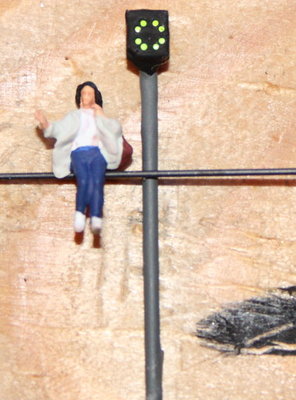

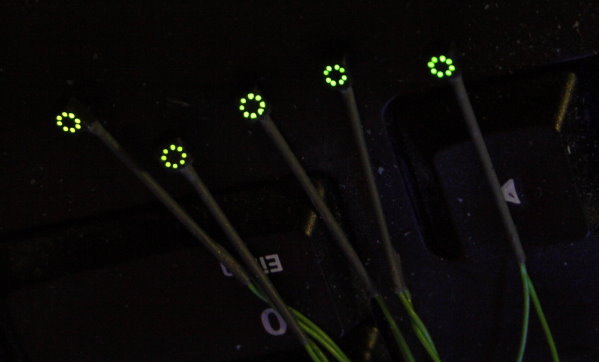

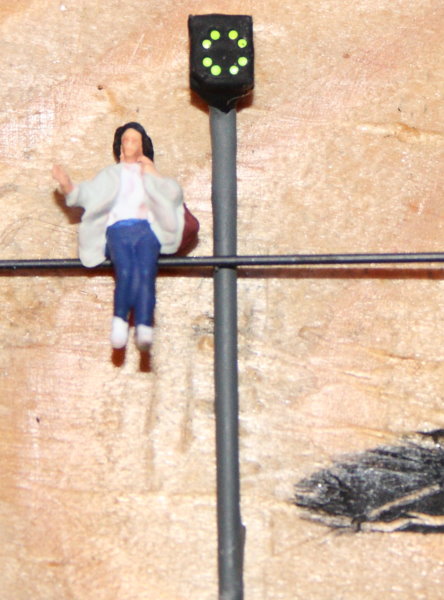

Anschließend den Mast grau und die Diode, also das Signal mattschwarz. Zur Sicherheit 2 mal, damits auch Lichtdicht wird. Nun das ganze geschleuder in meine Fräse gespannt und mittels eines Bohres so feine Zentrierungen gesetzt, dass das Licht wieder durchscheint (Signal unter Betriebsspannung im Schraubstock). Anbei noch 2 Fotos. Eines mit einer Dame als Größenvergleich und das zweite mit der ganzen 5er Serie des Signals. Die vorhergehenden Tests lasse ich hier mal weg.

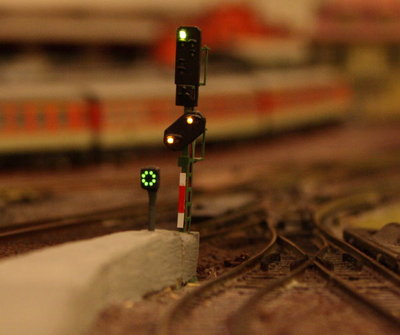

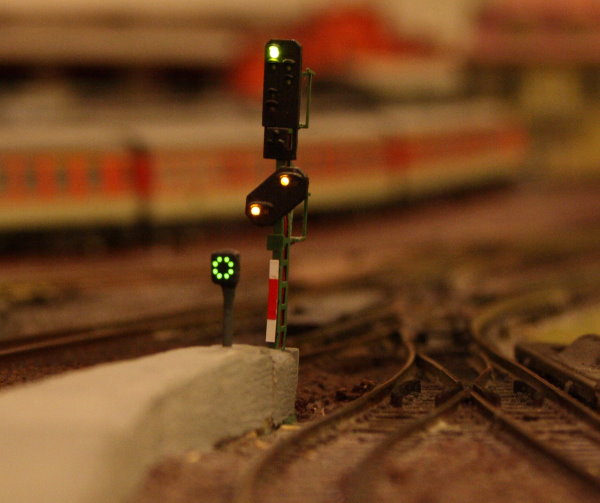

Also ich bin damit zufrieden, und es wird sicher auf der Anlage super aussehen. Als nächstes werde ich mal versuchen, in der Art Geschwindigkeitsanzeiger für die Ausfahrsignale zu frokeln ...
