 Betreff des Beitrags: mini-club Spur-Z Kleinanlage
 Beitrag Verfasst: Donnerstag 9. August 2007, 23:19
Offline
Forumane
Benutzeravatar

Registriert: Dienstag 26. Juni 2007, 19:18
Beiträge: 1072
Wohnort: NRW / Ostwestfalen
Die Größe der Anlage beträgt ca. 125 x 65 cm. Sie ist ein spiegelverkehrter Nachbau einer Anlage im Märklin-Magazin. Aus Jux habe ich einfach mit dem Bau vor vier Jahren angefangen, und bin damit im letzten Sommer fertig geworden.

Es hat etwas länger gedauert, da ich die meiste Zeit mit HO verbringe. Ursprünglich hatte ich eine Arbeitsteilung vor. In der dunklen Jahreszeit HO im Keller, und im Sommer Spur-Z auf der Terrasse. Seit ihrer Fertigstellung steht sie jedoch unbenutzt als 'funktionstüchtiger Deko-Gegenstand' herum.

Das Aufbauen in der kleinen Spurweite macht mir eigentlich mehr Spaß, als das Fahren.


Der Gleisplan: Achtung! Die Anlage wurde spiegelverkehrt gebaut!!


Das nächste Projekt habe ich schon im Kopf. Ein 3/4qm in einem Glastisch.

Thomas


Zuletzt geändert von kiruna am Freitag 10. August 2007, 21:36, insgesamt 1-mal geändert.

Nach oben
 Betreff des Beitrags:
 Beitrag Verfasst: Freitag 10. August 2007, 07:19
Offline
Forumane
Benutzeravatar

Registriert: Sonntag 19. Januar 2003, 11:00
Beiträge: 18610
Wohnort: Düsseldorf
Moin Thomas,
sehr schöne Aufnahmen und die Anlage,...klein aber sehr fein. :wink:

_________________
Gruß vom N-Bahner GüNNi

Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.


Nach oben
 Betreff des Beitrags:
 Beitrag Verfasst: Freitag 10. August 2007, 20:17
Offline
Forumane
Benutzeravatar

Registriert: Dienstag 26. Juni 2007, 19:18
Beiträge: 1072
Wohnort: NRW / Ostwestfalen
Info zum Gleisplan:


Hinter die Anlagenfotos habe ich den Gleisplan eingefügt. Die gestrichelten Gleise sind nicht sichtbar (Tunnel). Im 2-gleisigen Schattenbahnhof steuern sich die Zuggarnituren abwechselnd mit Hilfe von Schaltgleisen. Zur manuellen Steuerung der Anlage kann der Automatikbetrieb ausgeschaltet werden.

Die Anlage hat 2 Stromkreise. Hauptbahn und Nebenstrecke sind getrennt steuerbar.

Eine komplette Beschreibung der Anlage befindet sich in einer mehrteiligen Serie im Märklin-Magazin, ca. 1999 - 2000. Die Heftnummern suche ich noch heraus.


Zuletzt geändert von kiruna am Freitag 10. August 2007, 22:09, insgesamt 4-mal geändert.

Nach oben
 Betreff des Beitrags:
 Beitrag Verfasst: Freitag 10. August 2007, 20:54
Offline
Forenurgestein
Benutzeravatar

Registriert: Dienstag 7. Januar 2003, 10:30
Beiträge: 1765
Wohnort: Bad Ems
Feine Sache das! Gibt es eigentlich Oberleitungen für die Spur Z?

_________________
*** Ei Gude, Uli ***



Nach oben
 Betreff des Beitrags:
 Beitrag Verfasst: Freitag 10. August 2007, 21:12
Offline
Forumane
Benutzeravatar

Registriert: Dienstag 26. Juni 2007, 19:18
Beiträge: 1072
Wohnort: NRW / Ostwestfalen
Oberleitung gibts im Märklin-Sortiment.

Andere Hersteller sind mir nicht bekannt.


Gruß, Thomas


Nach oben
 Betreff des Beitrags:
 Beitrag Verfasst: Samstag 11. August 2007, 13:00
Offline
Forumane
Benutzeravatar

Registriert: Freitag 3. Januar 2003, 09:25
Beiträge: 2290
Wohnort: Velbert
Leider gibt es nur die Märklin-"Bleche" als Oberleitung.
Sieht genauso aus wie die alte Spur H0 Oberleitung, also viel zu dicke Fahrleitungen (dafür aber auch in Spur-Z voll funktionsfähig).

Wer auf die Funktion verzichten kann, ersetzt den Fahrdraht besser durch etwas dezenteres.

_________________
Martin (der Z-Bahner) Moderator am Stammtisch und in den Foto-Foren


Nach oben
 Betreff des Beitrags: mini-club Spur-Z Oberleitung
 Beitrag Verfasst: Samstag 11. August 2007, 14:13
Offline
Forumane
Benutzeravatar

Registriert: Montag 9. Februar 2004, 14:21
Beiträge: 7390
Wohnort: 520 km südl.
... ich kenne dafür den Begriff "Doppel-T-Träger" - Oberleitung ...
So etwa sieht das leider aus, wenn man die Originalteile verwendet.

Freundliche Grüße aus Darmstadt
Datterich
_________________
... der das mal mit Zwirn gesehen hat - und gut fand


Nach oben
 Betreff des Beitrags:
 Beitrag Verfasst: Sonntag 12. August 2007, 09:59
Offline
Forenurgestein
Benutzeravatar

Registriert: Dienstag 7. Januar 2003, 10:30
Beiträge: 1765
Wohnort: Bad Ems
Sorry, ich meinte natürlich Oberleitung eines anderen Herstellers ausser M*.
Deren Stahlbaukonstruktionen waren mir schon in H0 suspekt...

_________________
*** Ei Gude, Uli ***



Nach oben
 Betreff des Beitrags: Re: mini-club Spur-Z Kleinanlage
 Beitrag Verfasst: Samstag 13. Februar 2016, 11:49
Offline
Forumane
Benutzeravatar

Registriert: Dienstag 26. Juni 2007, 19:18
Beiträge: 1072
Wohnort: NRW / Ostwestfalen
Hallo,

aus aktuellem Anlass (Anfrage per PN) habe ich den Beitrag noch einmal aus der Versenkung hervorgeholt. Die Anlage existiert noch, ist seit dem Aufbau jedoch kaum in Betrieb. Für weitere Fotos muss sie lediglich etwas entstaubt werden :D . Mehr dazu in Kürze...

Gruß,
Thomas

_________________
H0 / 3-Leiter / DCC + MM / iTrain


Nach oben
 Betreff des Beitrags: Re: mini-club Spur-Z Kleinanlage
 Beitrag Verfasst: Samstag 13. Februar 2016, 11:52
Offline
Forumane
Benutzeravatar

Registriert: Sonntag 19. Januar 2003, 11:00
Beiträge: 18610
Wohnort: Düsseldorf
Moin,
dann warten wir mit Spannung auf weitere Bilder.

_________________
Gruß vom N-Bahner GüNNi

Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.


Nach oben
 Betreff des Beitrags: Re: mini-club Spur-Z Kleinanlage
 Beitrag Verfasst: Samstag 13. Februar 2016, 18:06
Offline
Bahnhofsjäger
Benutzeravatar

Registriert: Donnerstag 16. Juni 2011, 11:49
Beiträge: 6812
Wohnort: Klein Sibirien
Moin Thomas,

schön das Du den Beitrag nochmal aus dem Keller geholt hast. :wink:
Der Gleisplan ist auf jeden Fall interessant und auch für eine Erweiterung geeignet.
Die Bilder sind auch sehr schön.
Und obwohl
günni 2007 schon hat geschrieben:
...klein aber sehr fein...
gilt dies natürlich immer noch.
Und auf die weiteren Bilder bin ich auch gespannt.

Freundliche Grüße an alle Z-ler

Bernd

_________________
Wir werden nicht älter, sondern besser !!!!
mfm 2014, 2015, 2016, 2017, 2018
Gewinner der 1JJCLBW, 13MCMzRTBZlsW, 15MC2SPW, 20MCKgnWiB+SPW, XIV.-MFM-WANDA-Pokal, 23MCZ€idTbW, 24MCKdPdHH+SPW, XV.-MFM-WANDA-Pokal


Nach oben
 Betreff des Beitrags: Re: mini-club Spur-Z Kleinanlage
 Beitrag Verfasst: Samstag 13. Februar 2016, 18:21
Offline
Forumane
Benutzeravatar

Registriert: Dienstag 26. Juni 2007, 19:18
Beiträge: 1072
Wohnort: NRW / Ostwestfalen
Hallo,

hier sind die nächsten Bilder:

Dateianhang:

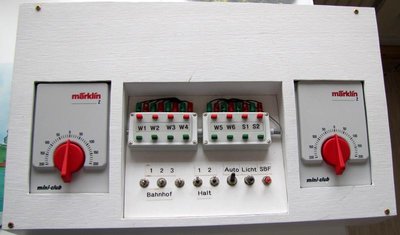

Dateikommentar: Im Pult befindet sich ein Vissmann-Modul mit bistabilen Relais, um im Automatikbetrieb die Schattenbahnhofsgleise abwechselnd stromlos zu schalten.
Fahrpult.jpg [ 70.1 KiB | 8403-mal betrachtet ]


Dateianhang:

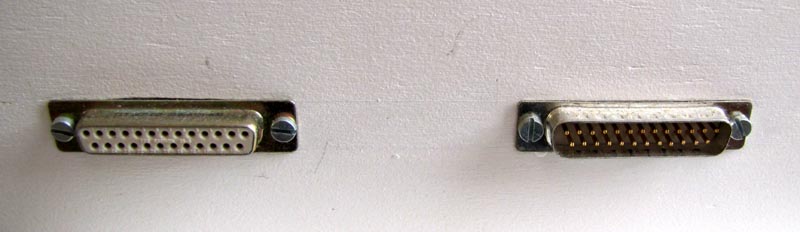

Dateikommentar: Einbaubuchse und -stecker jeweils auf Anlagen- und Pultseite, damit die abnehmbaren Verbindungskabel nicht verkehrt gesteckt werden können.
Verbindung.jpg [ 42.93 KiB | 8403-mal betrachtet ]


Dateianhang:

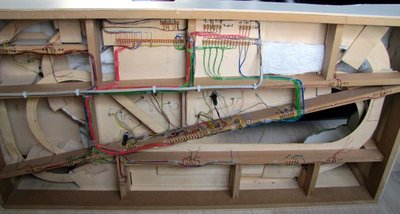

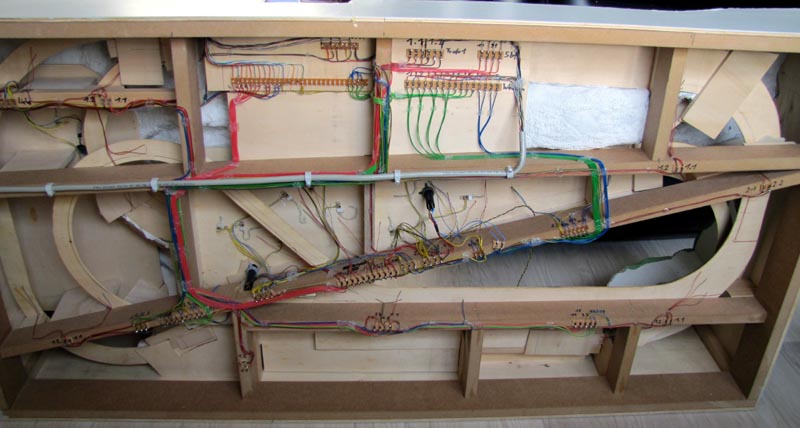

Dateikommentar: Anlagenunterseite
Unterseite.jpg [ 77.48 KiB | 8403-mal betrachtet ]


Dateianhang:

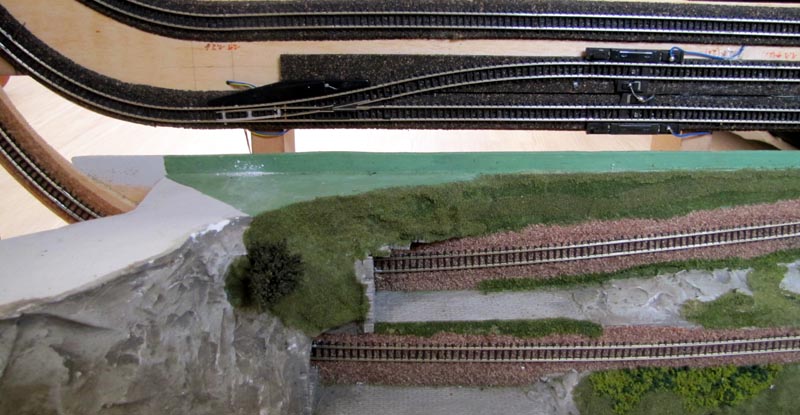

Dateikommentar: Einfahrt Schattenbahnhof
SBF Einfahrt.jpg
SBF Einfahrt.jpg [ 91.05 KiB | 8403-mal betrachtet ]


Dateianhang:

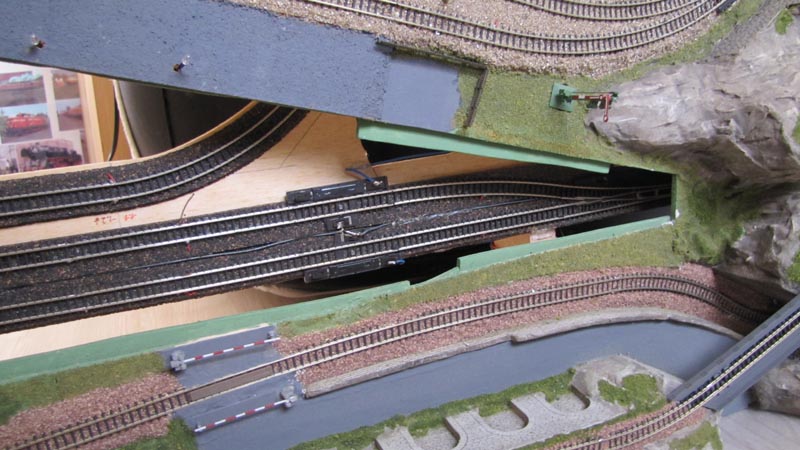

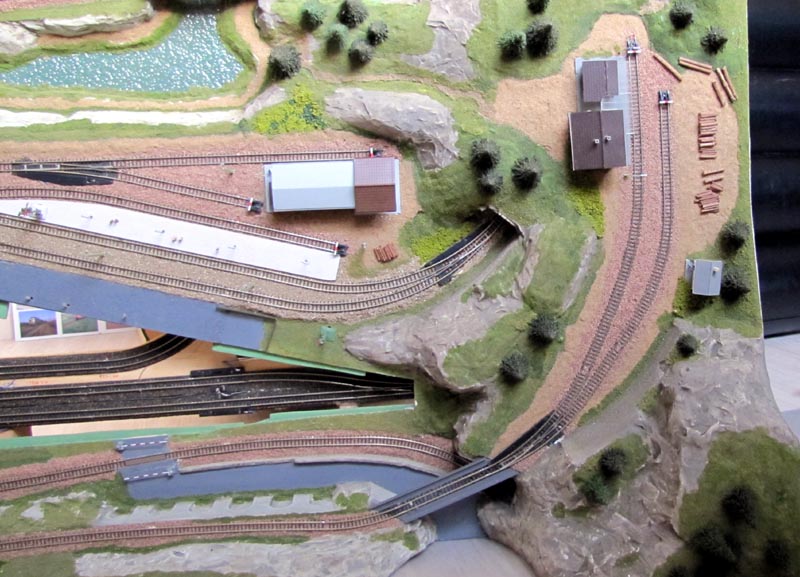

Dateikommentar: Ausfahrt Schattenbahnhof: Damals habe ich mich strikt an die Vorlage gehalten. Heute würde ich im Schattenbahnhof Bogenweichen verwenden, um etwas längere Abstellgleise zu erhalten.
SBF Ausfahrt.jpg
SBF Ausfahrt.jpg [ 101.33 KiB | 8403-mal betrachtet ]


Dateianhang:

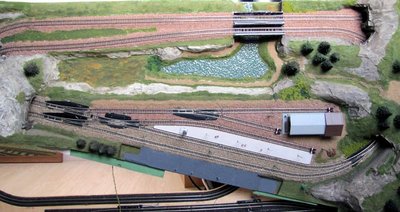

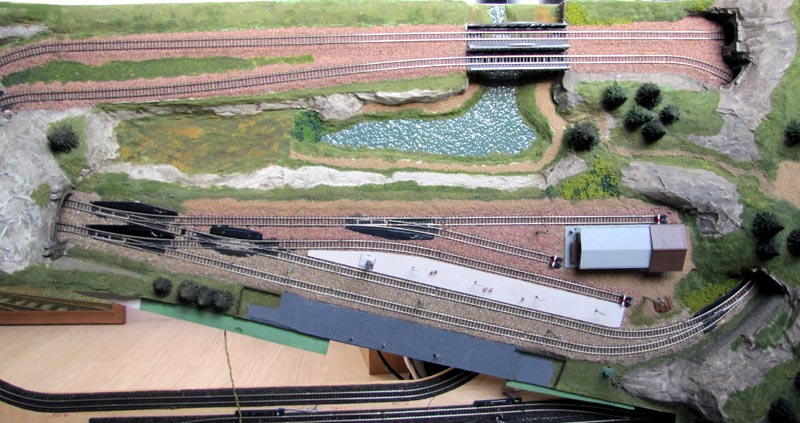

Dateikommentar: Bahnhofsbereich aus der Vogelperspektive
Draufsicht 1.jpg
Draufsicht 1.jpg [ 107.57 KiB | 8403-mal betrachtet ]


Dateianhang:
Dateikommentar: Nebenbahnhof aus der Vogelperspektive
Draufsicht 2.jpg
Draufsicht 2.jpg [ 122.36 KiB | 8403-mal betrachtet ]


Dateianhang:

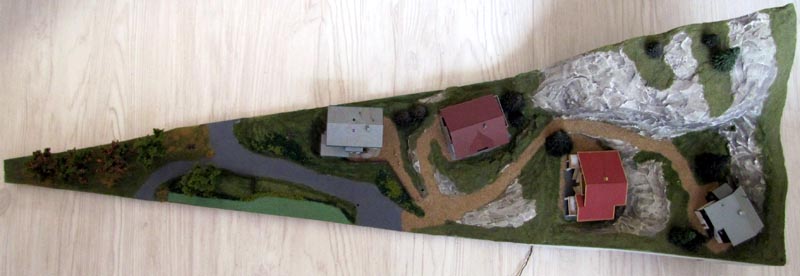

Abdeckung.jpg [ 51.69 KiB | 8403-mal betrachtet ]


Dateianhang:

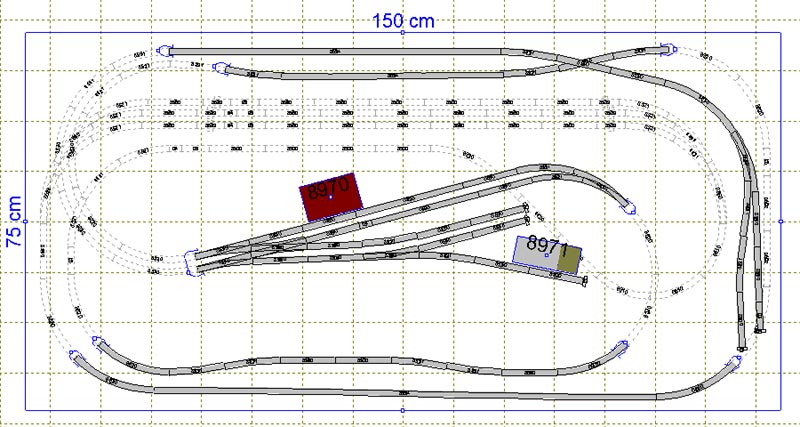

Dateikommentar: Plan mit erweitertem Schattenbahnhof
MM-Anlage.jpg [ 109.05 KiB | 8403-mal betrachtet ]


Dieses ist meine erste und einzige Anlage, die nach einer Baubeschreibung nachgebaut wurde. An der Anlage würde ich heute ein paar Kleinigkeiten anders aufbauen, z.B. im Schattenbahnhof. An Stelle des Parallelbetriebs würde ich bei einer neuen Planung mit gegenläufigen Richtungsgleisen arbeiten. Auch die elektrische Verdrahtung im Bereich der Kreuzungsweiche gefällt mir nicht. Entgegen des Bauvorschlags würde ich diese an allen vier Gleisabgängen isolieren und fahrstraßenabhängig der Haupt- oder Nebenbahn zuordnen.

Eine Baubeschreibung der Anlage befindet sich im Märklin-Magazin von Ausgabe 3/1999 - Ausgabe 5/2000.

Gruß,
Thomas

_________________
H0 / 3-Leiter / DCC + MM / iTrain


Nach oben
 Betreff des Beitrags: Re: mini-club Spur-Z Kleinanlage
 Beitrag Verfasst: Samstag 13. Februar 2016, 19:08
Offline
Forumane
Benutzeravatar

Registriert: Sonntag 19. Januar 2003, 11:00
Beiträge: 18610
Wohnort: Düsseldorf
Moin Thomas,
so manch einer kann sich von Deiner Verkabelung etc. 'ne "dicke Scheibe abschneiden".

_________________
Gruß vom N-Bahner GüNNi

Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.


Nach oben
 Betreff des Beitrags: Re: mini-club Spur-Z Kleinanlage
 Beitrag Verfasst: Sonntag 14. Februar 2016, 00:28
Offline
Forumane
Benutzeravatar

Registriert: Dienstag 26. Juni 2007, 19:18
Beiträge: 1072
Wohnort: NRW / Ostwestfalen
Hallo GüNNI,

unter meiner H0-Anlage sieht es an einigen Stellen nicht so akurat aus. Die Z-Anlage ist transportabel, deshalb sollten die Litzen nicht einfach herumbaumeln. Verglichen mit den Kabelbäumen, die ich während der Ausbildung gebunden habe, würde die heutige Anlagenverdrahtung keine Prüfung mehr bestehen :D .

Das Wichtigste bei der Verdrahtung ist ein einheitliches Farbkonzept und eine ausführliche Dokumentation.

Gruß,
Thomas

_________________
H0 / 3-Leiter / DCC + MM / iTrain


Nach oben
 Betreff des Beitrags: Re: mini-club Spur-Z Kleinanlage
 Beitrag Verfasst: Sonntag 14. Februar 2016, 17:15
Offline
Forumane
Benutzeravatar

Registriert: Sonntag 19. Januar 2003, 11:00
Beiträge: 18610
Wohnort: Düsseldorf
Moin Thomas,

kiruna hat geschrieben:
Das Wichtigste bei der Verdrahtung ist ein einheitliches Farbkonzept und eine ausführliche Dokumentation.


da bin ich der gleichen Meinung!

_________________
Gruß vom N-Bahner GüNNi

Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
