 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Samstag 4. September 2010, 22:02
Offline
Stammgast
Benutzeravatar

Registriert: Samstag 29. Mai 2010, 21:12
Beiträge: 50
...


Dateianhänge:
DSCF0896.jpg [ 52.76 KiB | 4213-mal betrachtet ]
P1010152.JPG [ 105.55 KiB | 4213-mal betrachtet ]
bild1.JPG [ 61.26 KiB | 4213-mal betrachtet ]
DSCF0943.JPG [ 66.86 KiB | 4213-mal betrachtet ]

_________________
https://www.youtube.com/user/0527000/featured
Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Samstag 4. September 2010, 22:04
Offline
Stammgast
Benutzeravatar

Registriert: Samstag 29. Mai 2010, 21:12
Beiträge: 50
...


Dateianhänge:
P1010106.JPG [ 91.15 KiB | 4213-mal betrachtet ]
P1010145.JPG [ 81.13 KiB | 4213-mal betrachtet ]

_________________
https://www.youtube.com/user/0527000/featured


Zuletzt geändert von 0527000 am Donnerstag 15. September 2016, 20:28, insgesamt 1-mal geändert.
Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Samstag 4. September 2010, 22:12
Offline
Stammgast
Benutzeravatar

Registriert: Samstag 29. Mai 2010, 21:12
Beiträge: 50
Und hier ist das Video.
Ein weiteres wird im Laufe der nächsten Wochen in HD-Qualität folgen!

http://www.youtube.com/watch?v=F-G3Mo3j_v0

_________________
https://www.youtube.com/user/0527000/featured


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Montag 22. November 2010, 21:22
Hallo,

ein tolles Projekt !
Ich bin über deinen Beitrag gestolpert selber auf der Suche für eine (Land-)Rettungswache mit elektrischen Rolltoren.
Vielleicht kannst du mir einige Tipps geben.
-Aus welchenm material hast du die Sektionaltore gebaut ?
-Auf den Foto der Microschalter ist ein einfacher Wechsler ?
-Was für einen Motor hast du verwendet wegen der Vorlauf und Rücklauf-Schaltung?
-Hast du Wandstärken für den Maßstab 1/87 beachtete ?
-Auf dem Fotos sehen die Wände dicker aus als für eine Umrechnung passend. Kommt das wegen der Stabilität für die Schaltung oder sieht das allein so aus ?

Danke dir.

Schöne Grüßen

mhatrsk.


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Montag 22. November 2010, 23:49
Offline
Stammgast
Benutzeravatar

Registriert: Samstag 29. Mai 2010, 21:12
Beiträge: 50
Danke, Danke

-Aus welchenm material hast du die Sektionaltore gebaut ?
einfache Plastikstreifen von Verpackungen wie zum Bsp einer Zahnbürste, die roten Streifen waren einmal die Rückseite eines Schnellhefters und wurden auf der Rückseite mit Aluschienen verstärkt.

-Auf den Foto der Microschalter ist ein einfacher Wechsler ?
ja, ist ein Wechselschalter, geht aber auch ein normaler Unterbrecher, jenachdem was man noch zu hause rumliegen hat.

-Was für einen Motor hast du verwendet wegen der Vorlauf und Rücklauf-Schaltung?
das ist das Innenleben einer Rudermaschine aus dem RC-Bereich

-Hast du Wandstärken für den Maßstab 1/87 beachtete ?
nein, ich habe mich für 3 oder 5mm Sperrholz entschieden, weiß nicht mehr genau.

-Auf dem Fotos sehen die Wände dicker aus als für eine Umrechnung passend. Kommt das wegen der Stabilität für die Schaltung oder sieht das allein so aus ?
ist mir so noch nicht aufgefallen.

_________________
https://www.youtube.com/user/0527000/featured


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Samstag 11. Dezember 2010, 19:59
Hallo,
ich habe noch Fragen zur technischen Durchführung.
Mein Stand der Dinge ist, dass der Motor eben zwei Richtungen antreiben muss.
Die Endlagen des Motor wird immer über (Micro-)Schalter durchgeführt, oder gibt es Micromotoren mit Endabschaltungen ?
Wie kann ich eine Impulsspannung von einem Taster zum Starten der jeweiligen Motorrichtung einbauen ?

DAnke.

MfG mhausrsk


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Samstag 11. Dezember 2010, 21:29
Offline
Stammgast
Benutzeravatar

Registriert: Samstag 29. Mai 2010, 21:12
Beiträge: 50

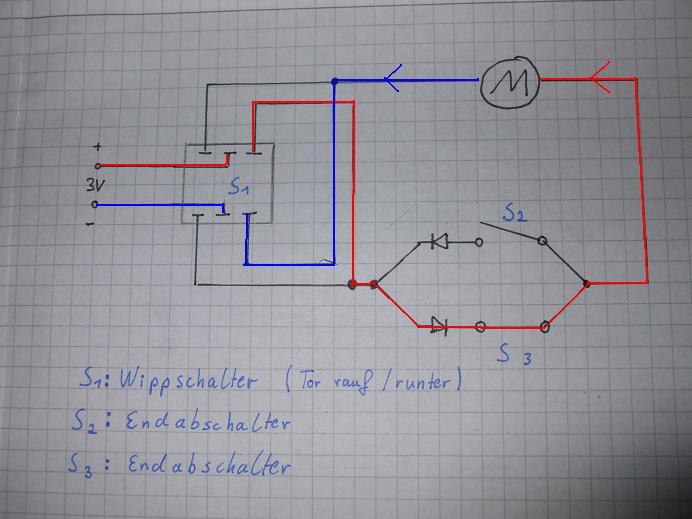

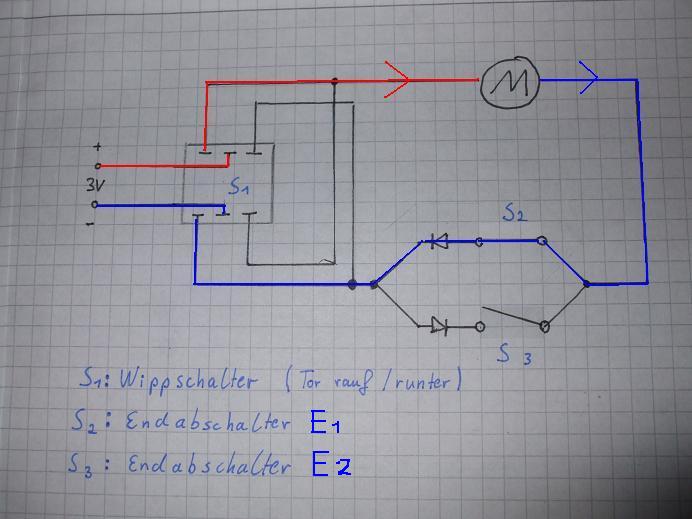

Ich glaube die folgenden Schaltpläne bringen Lichts ins Dunkle und sind auch ganz einfach zu verstehen. Auf dem erten Bild fließt der Strom von "links" nach "rechts", der Motor bewegt die Tore so lange nach Oben, bis der Endabschalter (E 1) geöffnet wird. Nun ist der Stromkreis geöffnet. Durch Umpolen (2. Bild) fließt der Strom von "rechts" nach "links", der Motor bewegt die Tore so lange nach Unten, bis der Endabschalter (E 2) geöffnet wird.


Dateianhänge:
Variante A.JPG
Variante A.JPG [ 56.67 KiB | 4118-mal betrachtet ]
Variante B.JPG
Variante B.JPG [ 56.17 KiB | 4118-mal betrachtet ]

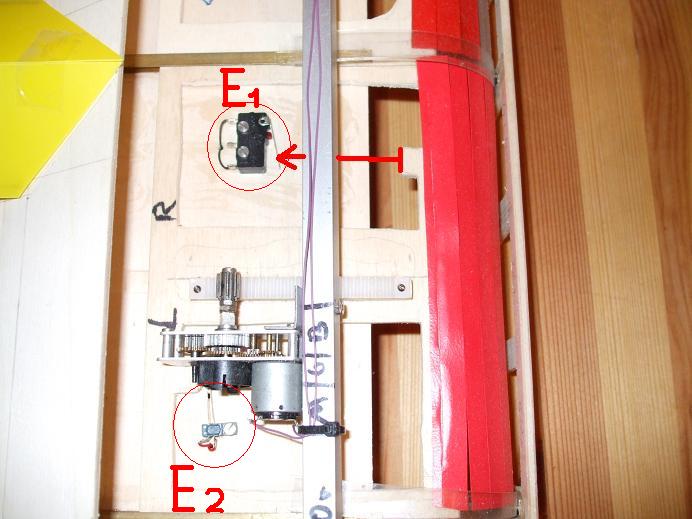

Endabschaltung.JPG [ 60.9 KiB | 4118-mal betrachtet ]

_________________
https://www.youtube.com/user/0527000/featured
Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Donnerstag 27. Januar 2011, 21:31
Offline
Stammgast
Benutzeravatar

Registriert: Samstag 29. Mai 2010, 21:12
Beiträge: 50
Aktuelles Video:

http://www.youtube.com/watch?v=vA_LuaTq0nY

_________________
https://www.youtube.com/user/0527000/featured


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Sonntag 30. Januar 2011, 11:11
Also meinen Respekt hast du dir damit auf jeden Fall verdient. Die Feuerwache ist schön gestaltet und macht einen tollen Eindruck.

Gruß
Flo

PS: kannst damit ja in Serie gehen :lol: :lol: :lol:


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Mittwoch 17. August 2011, 22:38
Offline
Stammgast
Benutzeravatar

Registriert: Samstag 29. Mai 2010, 21:12
Beiträge: 50
Für alle Fragen über die Tore:
http://www.bildercache.de/galerie.html?id=17180

_________________
https://www.youtube.com/user/0527000/featured


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Donnerstag 18. August 2011, 01:11
Moin moin

Echt ein Klasse Projekt das du da verwirklicht hast, Gefällt mir sehr vorallem die ganzen kleinen Details wie die Löschkutsche im Eingang und das LKW-Führerhaus zum Üben!



Gruß Jörg


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Donnerstag 18. August 2011, 09:25
Sehr Sehr gut gemacht..

Grüße :)


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Sonntag 28. August 2011, 00:48
Offline
Stammgast
Benutzeravatar

Registriert: Samstag 29. Mai 2010, 21:12
Beiträge: 50
Neue Videos:

http://youtu.be/KpF36d6kIZA

http://youtu.be/p3awjLsfuRQ

_________________
https://www.youtube.com/user/0527000/featured


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Mittwoch 31. August 2011, 21:40
Offline
Stammgast
Benutzeravatar

Registriert: Dienstag 26. August 2008, 19:20
Beiträge: 95
Hallo,

Erstklassige Arbeit!!!! All diese Details. - Von den Postern im inneren bis zu den Straßenlaternen!!
größter Respekt!!!!

VG


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Sonntag 21. Oktober 2012, 14:52
Ersteinmal RESPEKT ! super gut geworden .

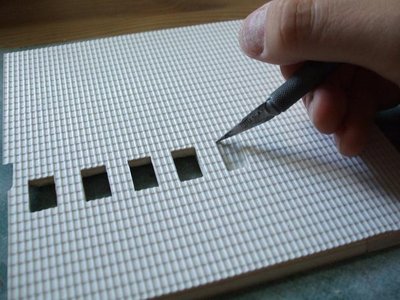

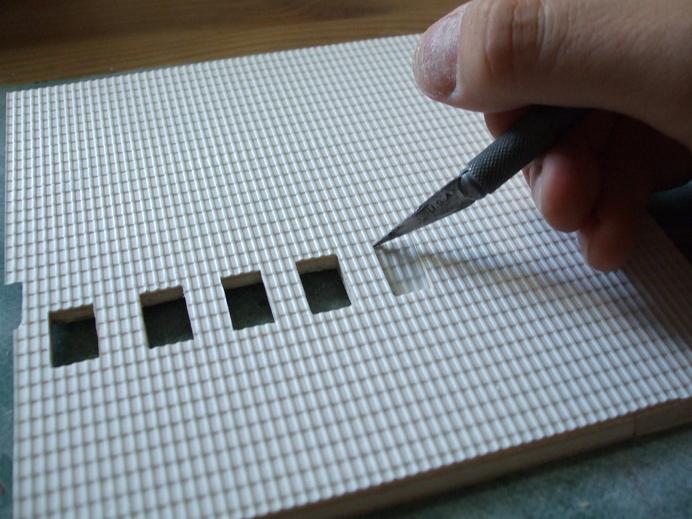

meine frage woher bekommt man dieses material und wie heißt es ? :?:


Dateianhänge:
feu.jpg [ 68.35 KiB | 3572-mal betrachtet ]
Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Montag 5. November 2012, 19:36
Hallo,

ich bin zufällig auf diesen Link gestoßen, und bin mehr als erstaunt was alles so machbar ist.
Großen Respekt an dieser Stellen.
Nun bin ich ganz heiß auch so ein Projekt zu planen, zwar nicht in dieser größe mit fahrenden Fahrzeugen aber eine Feuerwehrwache zu bauen, und da kommt mir auch direkt mal die erste Frage.
Wo haben Sie die ganzen Materialien her bekommen???

Ich würde mich auf eine Antwort freuen

Mit freundlichen Grüßen

Daniel Schöps


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Montag 5. November 2012, 21:43
Offline
Forumane

Registriert: Dienstag 2. August 2011, 02:59
Beiträge: 530
Wohnort: Kreis Protzbischofstadt
Hallo Daniel,

das Material nennt sich Polystyrol. PS gibt es in allen erdenklichen Formen, Stärken, und Profilen. Mauer- und Dachplatten bekommt man z.B. bei Auhagen. Schau mal bei einem Modellbahnhändler in deiner Nähe nach, der hat bestimmt was da!
Anleitungen und Tipps bekommst du hier im Forum (Suchfunktion) und bei Google zu genüge.


MfG
Alex

_________________
Erzählt mir nichts von Klimaerwärmung! Ich merke nix!


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Samstag 24. November 2012, 13:32
Respekt ich glaube das hätte Keiner so genial hinbekommen ausser du ! :D :santasmiley:


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Donnerstag 24. Januar 2013, 22:23
Hallo,

erstmal tolles Modell!!
Allerdings hätt ich n paar Fragen...
1.Wie hast du die Fassade "verputzt"??
2.Wie und woraus sind diese Randsteine um die ganzen Beete und so??

Lg Lasse


Nach oben
 Betreff des Beitrags: Re: Nachbau der Feuerwehr Kandel in H0
 Beitrag Verfasst: Mittwoch 31. August 2016, 12:06
Offline
Stammgast
Benutzeravatar

Registriert: Samstag 29. Mai 2010, 21:12
Beiträge: 50
Hallo zusammen,
nach langer Zeit folgt nun mal ein Nachtrag:

- Die Fassade ist mit Voll und Abtönfarbe bestrichen worden.
- Die Randsteine der Beete sind schmale Streifen aus Pappe.

Nun etwas Neues:

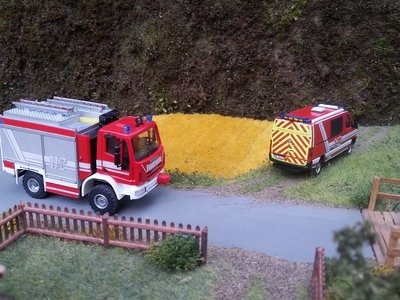

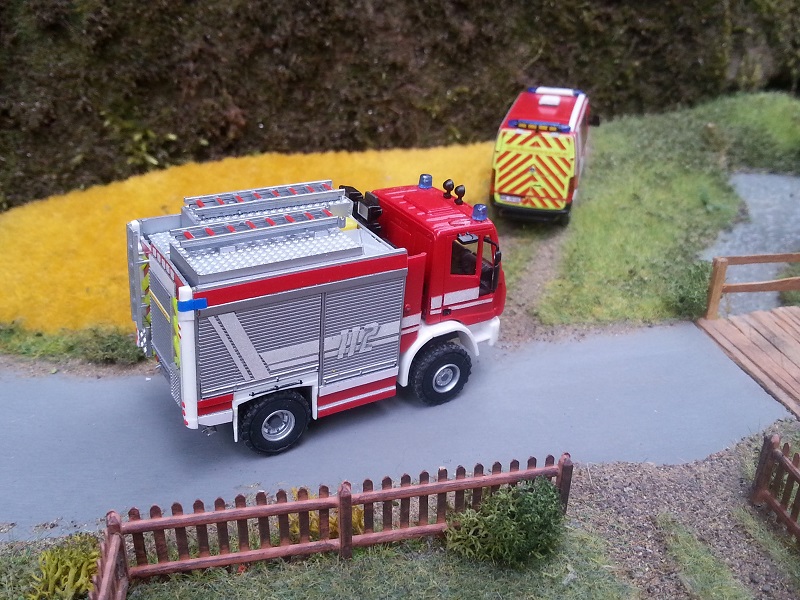

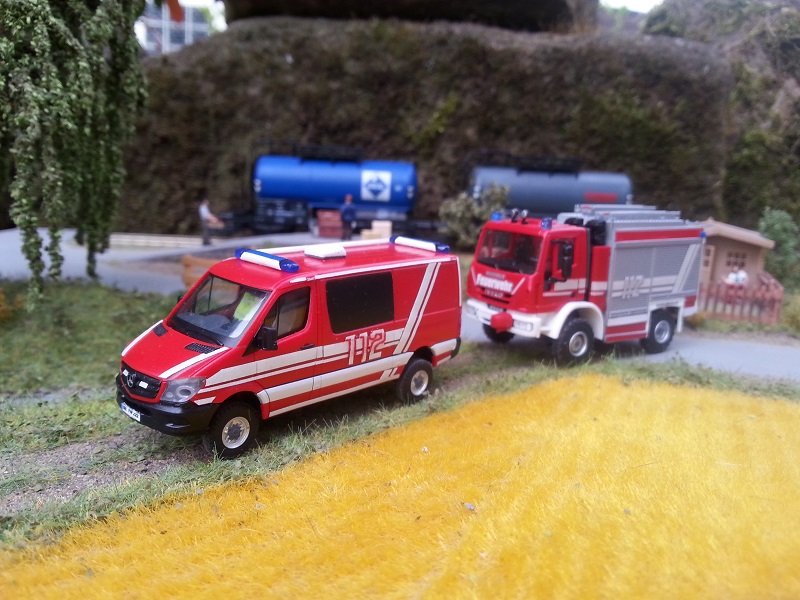

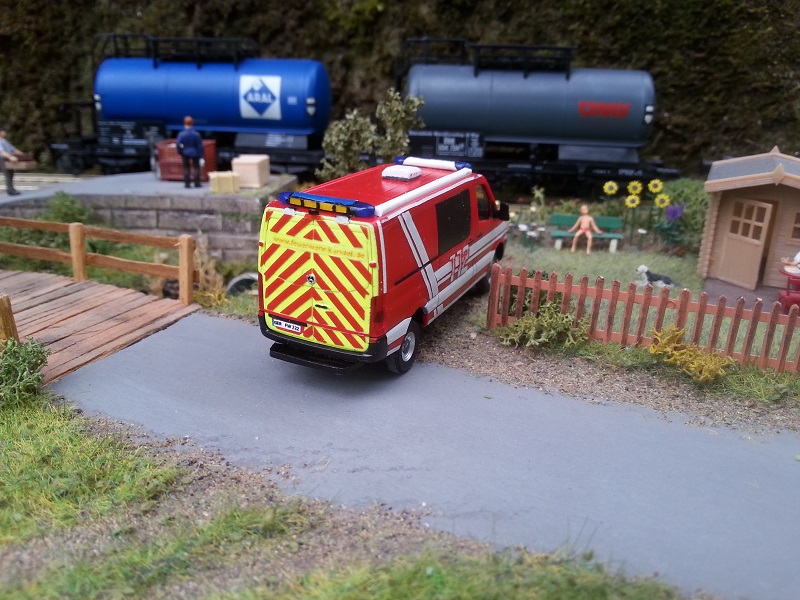

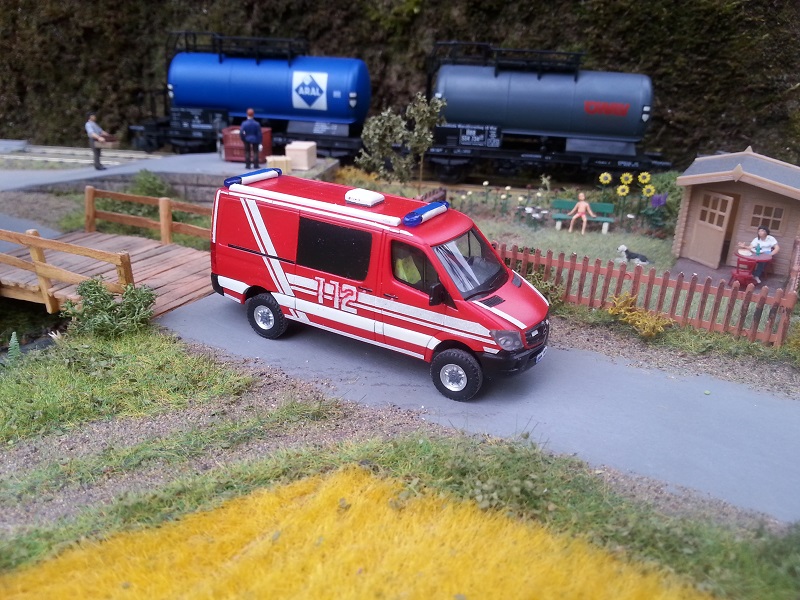

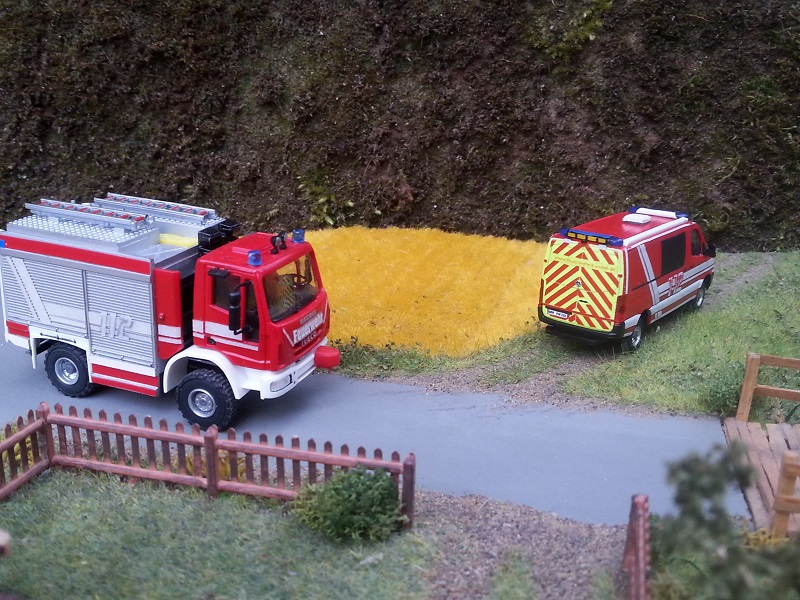

Neuer Einsatzleitwagen & Rüstwagen, welche in den letzten zwei Jahren bestehende Einsatzfahrzeuge ersetzten.

Am 11.09.2016 kann das Modell wieder besichtigt werden. Neue Fahrezuge des Faller Car-Systems, sowie RC-Modelle wird es dieses mal zu bestaunen geben.

Kommt einfach vorbei zum Tag der offenen Tür der Feuerwehr Kandel :idee:


Dateianhänge:
Tag der offenen Tür.jpg
Tag der offenen Tür.jpg [ 161.01 KiB | 2876-mal betrachtet ]
Feuerwehr Kandel (1).jpg
Feuerwehr Kandel (1).jpg [ 218.91 KiB | 2876-mal betrachtet ]
Feuerwehr Kandel (2).jpg
Feuerwehr Kandel (2).jpg [ 191.93 KiB | 2876-mal betrachtet ]
Feuerwehr Kandel (3).jpg
Feuerwehr Kandel (3).jpg [ 183.63 KiB | 2876-mal betrachtet ]
Feuerwehr Kandel (4).jpg
Feuerwehr Kandel (4).jpg [ 241.31 KiB | 2876-mal betrachtet ]
Feuerwehr Kandel (5).jpg
Feuerwehr Kandel (5).jpg [ 217.84 KiB | 2876-mal betrachtet ]
