Fragen zu einer Weichenschaltung und Gleichrichter

[günni]

Moin,
ich hatte bei C* nach schaltfesten Elkos gesucht und dieser wurde angegeben. Vom Preis her kommt das im Vergleich zu Bürklin sogar hin.

[JonnyX]

Hm... Bei "schaltfester ELKO" kommen aber auch billigere ergebnise, wie diese und diese. würden die dann auch gehen?

[günni]

Gebe "schaltfester Elko 1000µ" ohne Anführung ins Suchfeld ein und scrolle nach unten, bis Du das blaue Teil siehst. Anklicken und dann steht oben links schaltefester...

Die Suche bei Conrad ist was für den Eimer

[JonnyX]

Wenn man auf Seite 2 der Suchergebnise geht und das obere auswählst, wird das gleiche angezeigt...

[günni]

Moin,
wenn Du genau hin schaust, steht da auch (76). Die haben 76 verschiedene schaltfeste Elkos.

[JonnyX]

Okay gut. Nochmal was anderes: Bei der ersten skizze stand, dass durch die Widerstände die Elkos nach 4 Sekunden entladen sind. Heißt das, dass die Spule der Weiche 4 Sekunden lang unter Strom steht? Ist das nicht zu lang? Kann man diese Zeit durch andere Widerstände nicht auf 1,5 sek oder so verringern?

lg und Danke Jonas

[günni]

Moin,
ich habe geschrieben:"Sie arbeitet mit Wechselspannung. Die Widerstände entladen den Elko in etwa 4-5 Sekunden. Somit kann nach Ablauf dieser Zeit erneut die Weiche umgeschaltet werden. Es fließt ein sehr geringer Ruhestrom."
Ohne die Spulen würde ein Dauerstrom von ca. 4,8mA fließen. Da die Spulen mit im Stromkreis sind, ist der Strom erheblich geringer.
Eine Verkürzung der Entladezeit für den Elko ergibt einen höheren Ruhestrom.

[JonnyX]

Und was wäre, wenn man die Kapazität des Kondensators verringert? Würde das gehen? Bin mit den 4 Sekunden volle Strombelastung etwas skeptisch...

lg jonas

[günni]

Dann reicht der Impuls zum Umschalten nicht aus.

[JonnyX]

Meinst du nicht, dass es der Weiche schadet, wenn sie bei jedem mal schalten 4 Sekunden lang voll belastet wird? Oder habe ich das falsch verstanden?

[günni]

Oder habe ich das falsch verstanden?

Ja!
Schalter wird umgelegt, Elko geladen, dadurch Schaltimpuls. Danach sehr geringer Ruhestrom.
Der Elko, der nach dem Umschalten nicht mit Strom versorgt wird, wird durch den Widerstand entladen.

[günni]

Moin,
das Ganze funktioniert auch mit einem einpoligen Umschalter.

[JonnyX]

Achso! Also ist der "harte" Schltimpuls nur einen Moment aktiv, der "weiche" Strom dauernd(was aber nicht weiter schadet?) und die 4 Sekunden braucht der elko um wieder aufgeladen, d.h. Schaltfähig zu sein. So richtig?
Achso L1 und L2 sind die Spulen der Weiche,oder?

[günni]

Achso! Also ist der "harte" Schltimpuls nur einen Moment aktiv,

Genau.

der "weiche" Strom dauernd(was aber nicht weiter schadet?)

so soll es sein

und die 4 Sekunden braucht der Elko um wieder aufgeladen,

Falsch. Entladen!

Achso L1 und L2 sind die Spulen der Weiche,oder?

Wer hat Dir das verraten? Klar.

[JonnyX]

Falsch. Entladen!

Und wohin geht die vorhandene Energie? Ich dacht, die wäre schon beim Schaltimpuls abgegeben worden..

[günni]

Die wird im Widerstand "verbraten" und nein, der Widerstand wird nicht heiß.
Der Elko muss entladen sein, damit ein Schaltimpuls erzeugt wird.

[JonnyX]

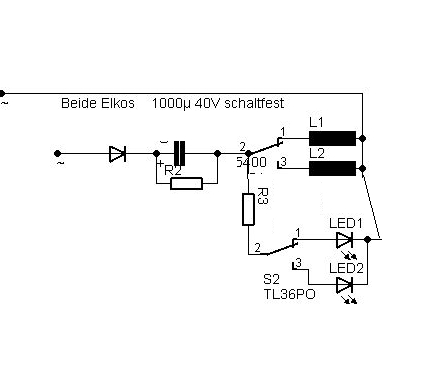

Würde die Schaltung eigentlich auch so funktionieren?

[günni]

NEIN!
Dann muss ein Plastikeimer drunter gestellt werden um den Spannungsabfall aufzufangen.

[JonnyX]

Okay das ist deutlich^^

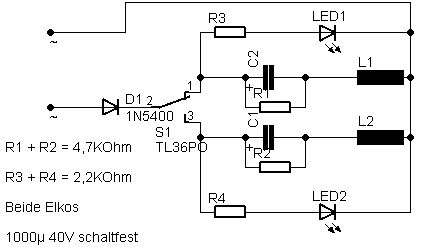

Ich werde dann jetzt das ganz so machen, wie in deiner letzten Schaltung.
Nochmals VIELEN DANK für dein Mühe!

lg Jonas

[JonnyX]

So ich habe nun die Shclatung ausprobiert und leider funktioniert es nicht so, wie es sollte.

Die Weiche schaltet nicht komplett um. Der Schaltstrom scheint zu schwach zu sein. Was kann man dagegen tun?
