Kurzschluss-aber WARUM?

[pascal88]

Hallo ihr,

ich hab zwei Peco Weichen hintereinander mit ca. 20 cm Gleis daziwschen. Andiesem Gleis ist die Stromzufuhr (Gleis 2).

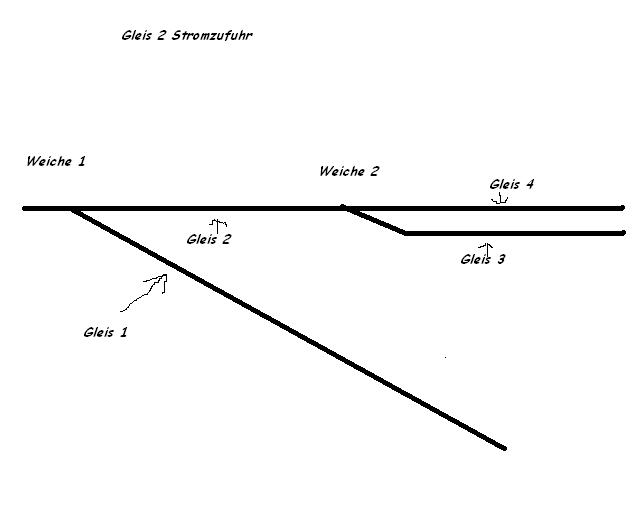

Gleisplan


Wenn Weiche 1 Richtung Weiche 2 geschalten ist und Weiche zwei auf Gleis 3 bzw 4 (je nach dem wo der zug steht), dann fährt der Zug. Jedoch wenn ich die Weiche 1 in Richtung Gleis 1 stell bleibt der Zug stehen auf Gleis 3 bzw. 4.

ABER WARUM ???

Die Stromzufuhr ist doch nach der Weiche?!?!?!

[günni]

Moin,
Du hast an der Weiche 1 die Isolierverbinder vergessen, z. B. wenn in Gleis 1 ebenfalls eingespeist wird.

Oder,

wenn Du (in Deiner Skizze) links von der Weiche 1 einspeist, wird beim umschalten auf Gleis 1 die Versorgung zum weiterführenden Gleis 2 (rechts) abgeschaltet.

[pascal88]

HHHHÄÄÄÄÄÄ ????

Warum das denn??? Bei z.b. Fleischmannweichen muss ich das doch auch nicht machen?!?!?!
Das heißt ich muss jede einzelne Weiche mit Schienenisolierverbinder anbringen??? Aber dann bekommmt die Weiche doch garkein Fahrstrom!!!???!?!?!

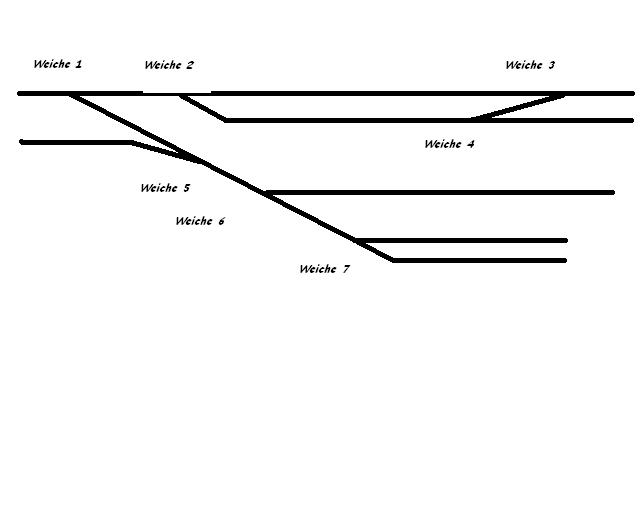

orginal Gleisplan


[günni]

Habe Antwort editiert. s. o.
Ich werde mal die Anschlußanleitung kopieren und Dir schicken.

[pascal88]

Ich speise zwischen 1 und 2 ein, zwischen 1 und 5, zwischen 5 und 6. Was soll ich jetzt genau machen???

[Lokomopfeife]

dann würde ich an der Stelle mal einige Einspeisungen mehr anlöten ..
dann wirst du schon automatisch merken, wo der Fehler liegt .. wie sollen wir dir helfen , wenn die Glaskugel noch zur Reparatur ist ..

[pascal88]

dann würde ich an der Stelle mal einige Einspeisungen mehr anlöten ..
dann wirst du schon automatisch merken, wo der Fehler liegt .. wie sollen wir dir helfen , wenn die Glaskugel noch zur Reparatur ist ..

SRY, aber ich glaube du hast genaus soviel Ahnung wie ich Lokomopfeife

[Ganzzug]

Hallo
Mein bestes Hilfsmittel ist immer noch eine / mehrere Glühbirnen!
Eine an den Fahrstromausgang des Trafos, es sei denn, er hat eine Kurzschlußmeldung,
eine zum Prüfen, ob auf dem Gleis, wo der Zug stehen bleibt, Fahrstrom vorhanden ist.

Bei Kurzschluß wird die Kontrolle am Trafo nicht leuchten,
wenn am Gleis Fahrstrom vorhanden ist, dann leuchtet sie. Prüfe auch die Möglichkeit, daß der Fahrstrom- Anschluß vertauscht ist.

Hubert
http://www.MEV-Lehrte.de

[günni]

Moin,
hier ist die Anleitung

[pascal88]

Ich dank dir Günni, aber ich scho selber auf die Idee gekommen in der super Übersetzung von der Packungsbeilage nochma nachzulesen...Die Engländer sind aber auch kompliziert...


Danke euch nochma

[Ganzzug]

Hallo
Nachdem "günni" freundlicherweise die Anleitung der Peco- Weichen eingestellt hat, mein Vorschlag:
Alle Herzstücke jenseits der Weichenzungen mit Isolierschienverbindern ausrüsten, hilfsweise die Schienen mit einer Trennscheibe schneiden,
und alle Strecken- und Bahnhofsgleise mit Fahrstrom versorgen.

Hubert

[pascal88]

Genau das mach ich gerade Hubert. Muss zwar alle Gleise dann nochma extra abschaltbar machen, aber wat solls...wär doch langweilig wenn man nichts zu tun hätte...

Peco ist scho kompliziert, meint ihr nicht?!?!?!

[günni]

Peco ist schon kompliziert, meint ihr nicht?!?!?!

Moin,

eigentlich nicht.

[pascal88]

Naja, ich hab bisher immer mit Fleischmann bzw. Minitrix gearbeitet und da hatte ich nie solche Probleme...

[Ganzzug]

Hallo
Wir haben auf unserer Vereinsanlage ein Gemisch von Roco und Pilz-Tillig.
Vor dem Einbau der Gleise / Weichen mußten wir uns zuerst um die Besoderheiten der verschiedenen Gleis- Systeme kümmern.
Jeder Hersteller hast seine Eigenarten

Hubert

[pascal88]

Vereinsanlage??? Haste Bilder von der Anlage bzw. ne Homepgae??

[Kai Eichstädt]

Moin Pascal,

Peco ist scho kompliziert, meint ihr nicht?!?!?!

nein, RTFM, hier speziell Bild 4 in Verbindung mit elektrischen Grundkenntnisssen, sollte eigentlich reichen...

Naja, ich hab bisher immer mit Fleischmann bzw. Minitrix gearbeitet und da hatte ich nie solche Probleme...

Bevor ich meine erste Pecoweiche verarbeitet hatte, habe ich mit Minitrix, Arnold, Roco und Fleischmann gearbeitet. Solche Probleme waren mir jedoch fremd.

Gruß
Kai

[Ganzzug]

Hallo

Vereinsanlage??? Haste Bilder von der Anlage bzw. ne Homepgae??

Hubert
http://www.MEV-Lehrte.de
