Lüftungsgitter für DRG Elektrolomotiven aus Metall in HO

[austmannchemie]

Hallo,

ich kaufe mir einen 3D Drucker und möchte die LEW EL-2 damit realisieren. Da die Auflösung der erschwinglichen Geräte nicht so gut ist, müssen Details angesetzt werden. Ich bin auf der Suche nach Lüftungsgittern für Reichsbahn-Eloks aus Metall in Spur HO. Das besondere an diesen Gittern ist, dass die Lamellen schräg stehen und somit nicht einfach geätzt werden können. Kennt Ihr einen Anbieter, der solche Gitter herstellt?

[aetzchef]

hallo
schrägstehende lamellen sind bei verwendung von messingätzteilen kein problem. unklar ist mir, was der drucker damit zu tun hat.
die lamellen werden einfach in einer primitiven vorrichtung schräg gestellt.

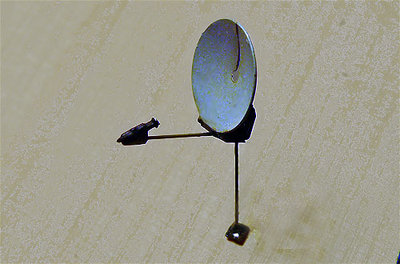

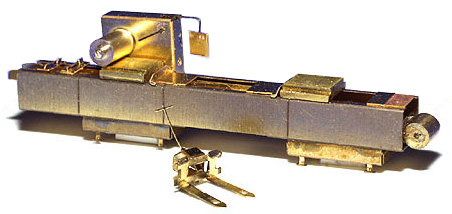

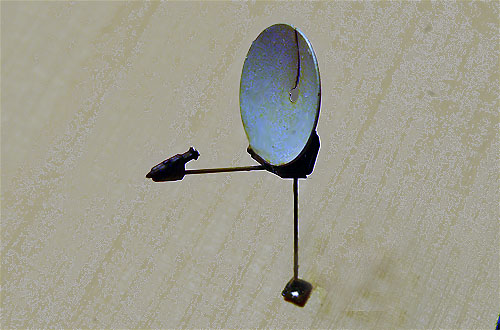

2 beispiele. was aus messing-ätzteilen durch einfaches biegen in H0 machbar ist.

mehr unter http://www.eisenbahn2000.de
mfg Aetzchef

[austmannchemie]

Hallo Ätzchef,

ich denke, dass der 3D Drucker keine so gute Auflösung hat, als dass sich dünne Lamellen von Lüftungsgittern in HO darstellen lassen würden. Aber vielleicht geht es ja doch.

Können Sie mir sagen, wo ich entsprechende Lüftungsgitter aus Messing oder Weißmetall herstellen lassen kann?

Viele Grüße
austmannchemie

[aetzchef]

hallo,
das läuft so:
technische massskizze, zeichnung, foto oder ein muster sind vorausgesetzt.
konstruktion erfolgt in correl oder direkt beim lieferanten gegen bezahlung.
2 DIN A4 zeichnungen (1 gespiegelt) sind erforderlich, nur dateien!.
davon werden 2 filme hergestellt. (keine drucke !!) (ca 2x20.-€)
wieviele teile auf den filmen sind, spielt keine rolle.(sinnvoll: möglichst viele).
pro A4-blech, 0,3mm MS fallen ca 20,-€ alles zuzüglich
transport, verpackung und steuer an.
fazit: machbar, aber nicht billig.
schönen sonntag
grüsse Aetzchef
