Minitrix... Mal eine Anfängerfrage.....

[Provinzrock]

Nabend Zusammen,

ja es ist fast Weihnachten, aber da meine Frau Dienst hat, und der Kleine
schon lang zu Bett ist, habe ich genug Zeit, mir über diesen Weg hilfe zu suchen.

Ich habe auf dem Dachboden meiner Frau, ein Anfänger Box von Minitrix
gefunden, unbenutzt
Ich bin sofort Abhängig geworden! Schon ein Tag später habe ich über EBAY
div. Schienen bsorgt, jetzt habe ich vor eine kleien feste Bahn aufzubauen!

Doch was ist das, nachdem ich ein Langgezogen Kreis aufbaute, denn mit zwei Weichen versehte, die sich von der Strecke trafen war auf einmal stillstand nix fährt mehr???
Sobald ich zwischen den Weichen wieder unterbrech, läuft es wieder.
Was mach ich verkehrt??


schöne Weihnachten

[günni]

Moin,
kannst Du eine Skizze Deines Aufbaus zur Verfügung stellen? Aus diesem sollte hervorgehen, an welcher Stelle Du die Fahrspannung einspeist.

[Marsupilami]

Du hast offensichtlich eine Kehrschleife gebaut - also einen Kurzschluss...

Sofern Du Minitrix Weichen verwendest, gäbe es dafür eine relativ einfache Lösung - Du solltest aber schon verstehen, woher das kommt. Verfolge mal eine der beiden Schienen (Schiene, nicht Gleis) und Du wirst feststellen, dass die nach der Weiche irgendwann auf die gegenüberliegende Schiene trifft und somit einen Kurzschluss verursacht.

[Provinzrock]

und was mache ich jetzt??

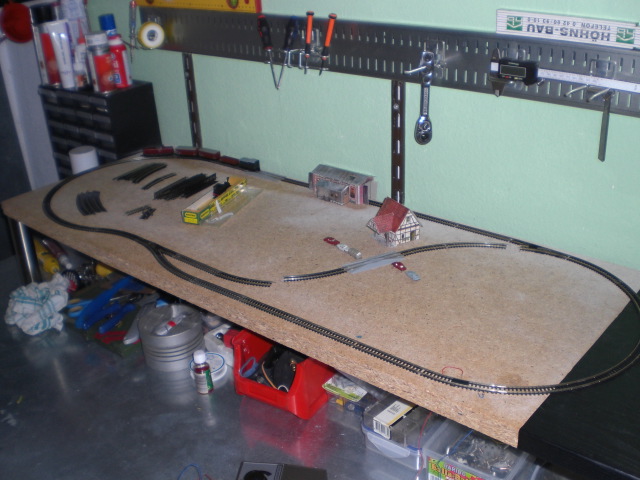

ich häng mal ein Bild mit ran! Die Gleise sind jetzt getrennt, da mein Lütter
gern mal den Zug fahren sieht!

Die Anlage wird sehr klein, ist mein HobbyKeller, in dem ich hauptsächlich Spielsachen reparieren, wer Kinder hat kennt das Problem!!
Nun ich würde gern noch viel mehr Gleise verbauen, aber der Platz reicht nicht!
Gern hätte ich eine dauerstrecke, so das der Zug alle Gleise abfährt und immer wieder von vorn anfängt, aber kein einfachen Kreis! Weiß irgendwer wo ich genau dafür Gleispläne bekomm?

[Achim]

Du hast eine Kehrschleife eingebaut.
Da bist du aber nicht der erste .

Das bedeutet, das du Kurzschlüsse eingebaut hast, Gleise mit verschiedener Polung verbunden.

Gruß

[Provinzrock]

hmmmm.....und jetzt??

[Bibliothekar]

Tja, du hast zwei Möglichkeiten:
1. du besorgst dir eine Kehrschleifensteuerung und Isolierschienenverbinder, dann kannst du den Kreis so lassen
2. du baust ihn so um, dass du zwei ineinander liegende Ovale hast, etwa so -> (=))
(Tut mir leid, aber mit Satzzeichen kann man leider nicht so gut zeichen.)

[Provinzrock]

hmmm...das hab ich nicht ganz verstanden, kann man das nicht
besser skizzieren...wäre super.

ach ja, allen ein Frohes Fest

[Achim]

So gut wie hier kann ich das nicht auf die schnelle erklären.
http://www.1zu160.net/elektrik/kehrschleife1.php

Am besten für den fliegenden Aufbau ist ein Oval oder ein Oval in Form eines "Hundeknochen", wobei sich die beiden Gleise nicht berühren dürfen, sonst wie bei dir jetzt: Kurzschluss.

Viel Spaß zu Weihnachten und Geduld beim Erstaufbau.

Gruß Achim

[Marsupilami]

Man kann auch bei den Weichen die kleinen Kontaktfedern rausnehmen, dann werden sie zu "denkenden Weichen" - d.h. es wird immer nur das Gleis mit Strom versorgt, auf das die Weiche gestellt ist.
Dabei müssen die Weichen aber immer abwechselnd gestellt werden - sobald beide auf die Verbindungsstrecke gestellt werden, gibt es wieder einen kurzen.

[Bibliothekar]

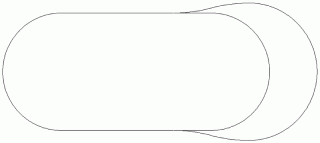

Ich hab den Plan nochmal in Raily gezeichnet.
Setzt aber voraus, dass du zwei verschiedene Radien hast.

[Provinzrock]

hey danke für die Mühe, grade heute!

Jetzt habe ich es verstanden, werde euch auf dem laufenden halten
wie ich die strecke bauen werde!

noch schönen Weihnachtsabend!

[Kai Eichstädt]

Moin,

und was mache ich jetzt?

am besten den "Minitrixratgeber für Planung, Bau und Fahrbetrieb" besorgen und lesen. Da steht eigentlich alles nötige drin, auch die Kehrschleifenproblematik und Lösungsvorschläge.
Nur mal so als Beispiel:
http://cgi.ebay.de/Minitrix-9001-Ratgeb ... 5638100d4c

Gruß
Kai
