Trafo - maximale Sekundärstromstärke

[thomas62]

Gibt es einen Weg, experimentell oder zur Not "pi*Daumen" die maximal zul. Sekundärstromstärke eines Trafos herauszufinden?
Vielen Dank

[HahNullMuehr]

Moin, Thomas.

Die Stromstärke (nicht zu verwechseln mit der Spannung) wird üblicherweise auf dem Gehäuse angegeben.

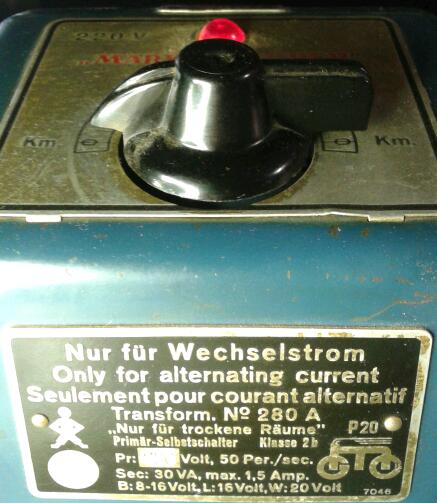

z. B. [sec: 30 VA, max. 1,5 Amp.] steht auf einem meiner "Blauen", altes Märklin-Modell.

Der Ausgang "W" (für Weichen) liefert 20 V(olt), multipliziert mit 1,5 A(mpere) ergibt
30 VA oder auch 30 Watt.
Wird nun mehr Strom "gezogen" (zu viele Verbaucher oder ein Kurzschluss), schaltet die eingebaute Thermosicherung das Gerät ab.

Gruß

[günni]

Moin,
wie Micha schon schrieb, sind die Daten des Trafos auf dem Typenschild angegeben.
Hersteller und die meisten Händler geben diese Daten auch in ihren Prospekten / Internetseiten an.
Also ist das alles kein Geheimnis.

[thomas62]

Ich hatte vergessen, daß ich nicht Modellbahntrafos meine sondern "normale", handelsübliche. vor 35 jahren habe ich viel mit Modellbahnelektronik gemacht, v.a. mit IC's 74XX und Relais und jetzt wende ich mich wieder der Modellbahn zu

[HahNullMuehr]

Moin Thomas,

dann frage ich mal ganz vorsichtig:
WAS hast Du vor?

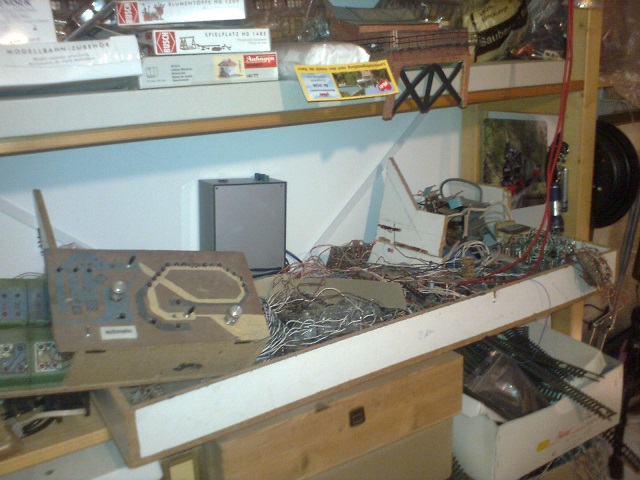

Der Kabelverhau auf den Bildern sieht wenig vertrauenerweckend aus.
Und "irgendwelche" Trafos im Modellbahnbereich einzusetzen, womöglich OHNE eine thermische Überlasticherung, halte ich mindestens für bedenklich, wenn nicht für brandgefährlich (im Wortsinne!).
Ich hoffe Du weißt, was Du da tust!?

Gruß

[günni]

Moin,
bei Transformatoren ohne Gehäuse stehen, im Normalfall, die Daten auch drauf. Ausnahme: Billigschrott der aus Geräten ausgeschlachtet wird.
Dass solche Transformatoren separat abgesichert werden müssen, dürfte Dir hoffentlich bekannt sein. (Primär !und! sekundär)

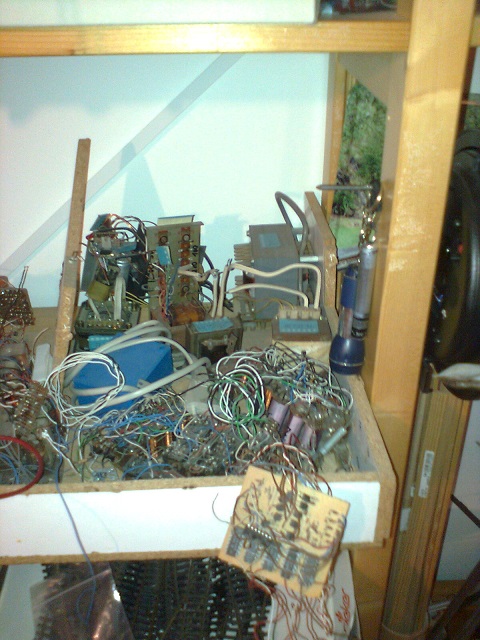

PS: In Deinen Wühlkisten kann man nicht viel erkennen. Ok, das ist auch unerheblich

[thomas62]

Sorry daß ich mich erst heute wieder melde.
In der Tat, das ist quasi eine Wühlkiste, fünfmal eingepackt bzw umgezogen
und, ich sags mal anders, euch fällt auch nichts ein zur maximal zul Sekundärstromstärke, experimentell?
Natürlich weiß ich das mit dem thermischen Überlastschutz primär und sekundär, deswegen ja die Frage.
Und wenn es niemand weiß dann kauf ich neue Trafos

[wzimmermann]

Hallo Thomas,
aber die Leistung sollte doch wenigstens draufstehen. Daraus kann man sich ja dann die Stromstärke ausrechnen. Wenn die auch nicht bekannt ist, dann weg damit.
Ich habe mir von Block Sicherheits-Ringkerntrafos gekauft mit je 2 Wicklungen 12V und 15V. Die Trafos haben je 120VA. Abgesichert habe ich mit 2A-Feinsicherungen so, dass der maximale Ausgangsstrom nicht überschritten werden kann. Es hat der 12V-Trafo 2x4A Ausgangsstrom, da habe ich 4 Stromkreise mit je einer 2A-Feinsicherung dran. Primär ist da eine Thermosicherung in die Wicklung integriert. Wenn die allerdings geht, dann kann man den Trafo wegschmeissen.
Gruß
Wolfgang Z.
