Weichenstelln mit Reedkontakten

[DieterF]

Hi alle,
ich hab da mal n Problem.
Besitze eine Bahn Spur "N" der Schattenbahnhof soll mittels "Denkender Weichen" (das heist Strom ist nur auf der Schiene in die gefahren wird) betrieben werden.
Beim vielen lesen in Foren gehen die meinungen auseinander -direktanschluss des Reed an die Weichen - oder über Relais ????
Äh ich vergas ich bin kein Elektroniker also bitte keine Fachbegriffe.Die Weichen werden mit Wechselstrom geschaltet (weis=Trafo / grün=links / gelb=rechts.
also ohne Relai bekomm ich das hin, doch ich bin sehr verunsichert.
HILFE
lg
Dieter

[günni]

Moin,
kein Problem.
Möglichkeit 1 ist die Relaislösung, Möglichkeit 2 ist die Lösung mit Triac.
Wird die Weiche direkt mit dem Reed-Relais gesteuert, backt der Kontakt nach kürzester Zeit fest.

[DieterF]

Hi Günni,
Danke für die schnelle Antwort.
Also direcktanschluss auf gar keinen fall.
Was ist Triac ???
und möglichkeit 1 Welche relais, woher bekomm ich so was, und kannst mir das verständlich skizieren.Danke im voraus
mfg
Dieter

[günni]

Moin,
dann werde ich Dir beide Alternativen skizzieren. (Kann aber bis Morgen dauern.)

[günni]

Moin,

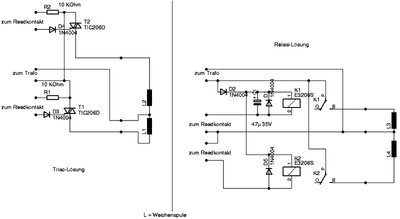

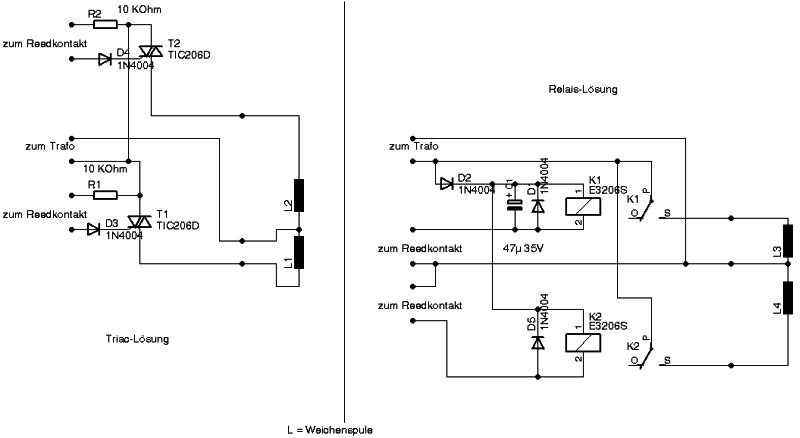

hier ist eine Gegenüberstellung beider Methoden. Der TIC206D ist der Triac.
Meine Peco-Antriebe schalte ich mit Triacs.
Da ich diese mit Gleichspannung schalte, sieht die Schaltung anders aus (mehr Aufwand).

[DieterF]

Ah ok so halbwegs, und die Relais-lösung läßt sich mit Wechselstrom schalten ?
Steht auf den Relais wo ich was anschliesen muss?
den kleinkram bekomm ich bei Conrad?
Ich weis ich nerv aber ich will ja nix kaputtmachen kost ja alles ein vermögen.
ODER giebts vieleicht ne andere lösung - Der einfahrende Zug auf Gleis 1 soll beide Weichen schalten (so schaltet er sich selber aus und den Zug auf Gleis 2 ein. wenn der zurück kommt dann Weichen wieder umstellen und er bleibt stehn).

Danke für Deine geduld
lg
Dieter

[günni]

Moin,
beide Schaltungen arbeiten mit Wechselspannung.

Da die Relais mit Gleichspannung arbeiten, sind D2 und C1 erforderlich. (Siehe Schaltung)

Die Anschlußbelegung der Relais muss man dem entsprechenden Datenblatt entnehmen.

C* bietet einen Einzeltasten-Weichensteuerung Bausatz an.(Bestell-Nr.:197599 - 62)
Dieser benötigt für den Betrieb 12V Gleichspannung und für die Weichen 16V !Gleichspannung!
