BCFD Medic 30

Beitrag von hendrik.s » Dienstag 9. März 2010, 18:00

Hallo Leute,

nach langem möchte ich auch hier mal wieder ein neues Modell von mir vorstellen. Es ist ein BCFD (Baltimore City Fire Department) Medic 30 geworden, den ich für eine Facharbeit gebaut habe.

Ausgestattet mit 55 LEDs und einem 70 mAh Akku fährt das Fahrzeug ca. 20-30 min lang.

Bei diesem Fahrzeug besteht das Chassis komplett aus einer Platine. Darauf gestapelt wurden zwei andere Platinen mit einem ATmega8 (Einsatzbeleuchtung) und drei Tinys (Schalt-, Licht- und Blinktiny). Die Platinen habe ich selbst geätzt und die Software selbst entwickelt. Des weiteren sind in dem Modell folgende Komponenten verbaut:

Motortiny
Lichttiny
Blinktiny
Schalttiny
Servo AS2000 (Spektrum)
Getriebe KG-1055-6 (Mikromodellbau.de)
70 mAh Akku
ATmega8 zur Steuerung der Einsatzbeleuchtung
Minor B (Empfänger)

Folgende Lichtfunktionen wurden realisiert:

Blinker rechts/ links
Bremslicht
Rücklicht
Arbeitslicht
Einsatzbeleuchtung
Ablendlicht/ Fernlicht/ Standlicht
Rückfahrlicht

Vorbilder für dieses Modell waren der BCFD Medic 8 und der BCFD Medic 23.

Hier ist noch ein Video des fertigen Modells.

Aber seht selbst :) .


Viele Grüße

Hendrik
Dateianhänge

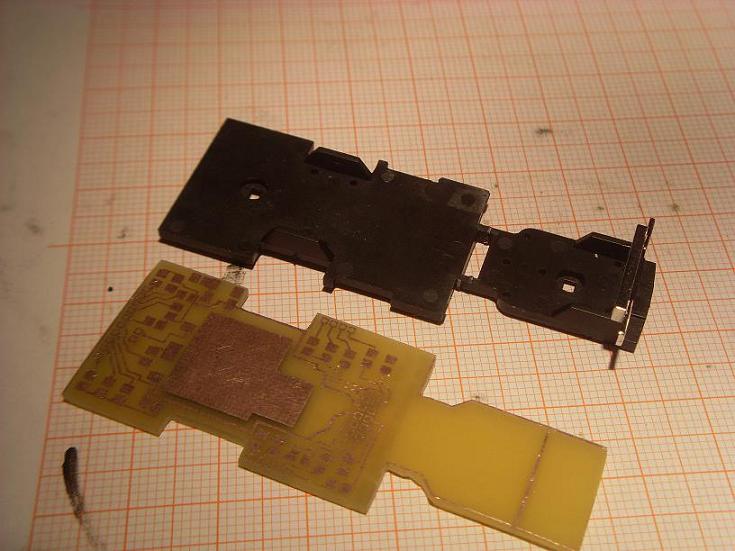

Platinen-Chassis und original Chassis

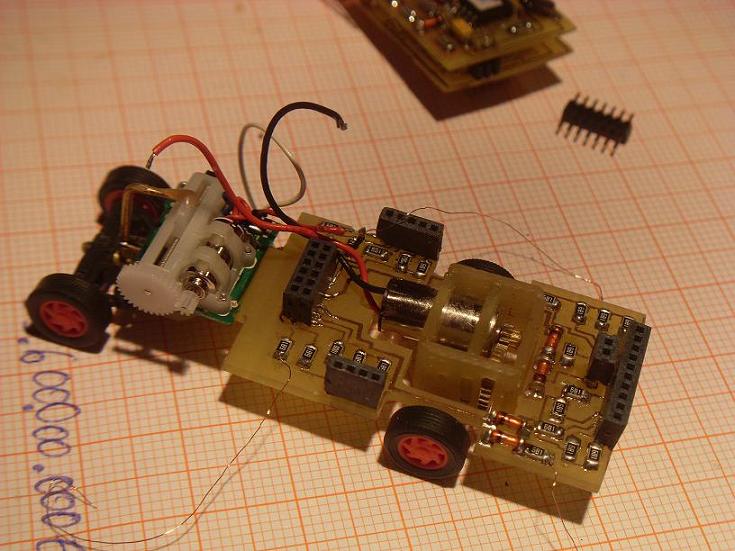

Hier das Chassis mit Getriebe und Servo

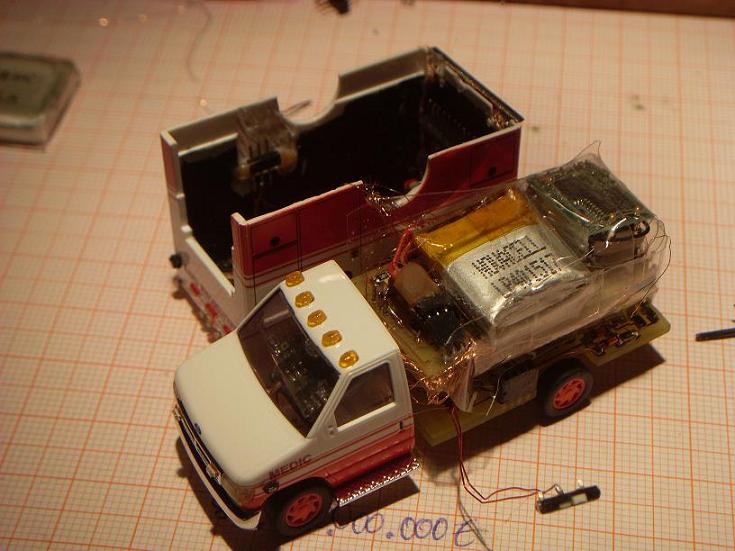

Einmal das Innenleben des fertigen Modells

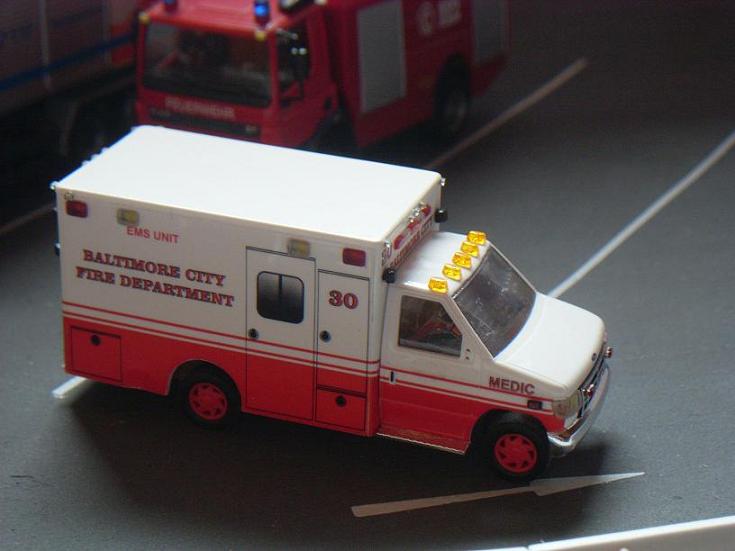

Das fertige Modell
