Ersatzteile Faller VW Käfer
Hallo
Ich hätte da ein paar Fragen welche Teile in dem VW Käfer von Faller(161526) verbaut sind.
Der Motor müsste nach meinen Erkentnissen der 1,2Volt-Motor mit der Bestellnummer 161742 sein, ist das richtig?
Bei der Lenkachse müsste es sich um die 161724 handeln.
Falls ich hier falsche Teile aufgeführt habe, hoffe ich, dass mich jemand darauf hinweist und mir vielleicht sogar die richtigen Betsellnummern gibt.
Kann ich in den VW Käfer den Spannungswandler von Tams einbauen?
Die Beleuchtung soll aus zwei sunny white SMD's in 0603 und vier roten SMD's in 0603 bestehen.
Die weißen SMD's ziehen 20 mAp bei 3,1 Volz Spannung.
Die roten SMD's ziehen jeweils 20 mAp bei einer Spannung von 1,8 Volt.
Zwei rote sollen als Rücklicht dienen und zwei rote als Bremslicht.
Rein rechnerisch kann ich das jawohl nicht alles über den Tams-Baustein steuern.
Ich bitte deshalb um einen Schaltplan mit dem ich die erwähnten SMD's aus einem 1,2 Volt Akku speisen kann.
Außerdem weiß ich im Moment nicht genau wie das Bremslicht verorgt werden muss, das es über den Reedkontakt zum Bremsen mit versorgt werde soll.
Brauche ich nur für as Bremslicht noch extra SPpannungswandler?
Ich hoffe ich habe mich einigermaßen deutlich ausgedrückt und hoffe, dass ihr mir helfen könnt(und das auch tut )
Schöne Grüße Martin
Ich hätte da ein paar Fragen welche Teile in dem VW Käfer von Faller(161526) verbaut sind.
Der Motor müsste nach meinen Erkentnissen der 1,2Volt-Motor mit der Bestellnummer 161742 sein, ist das richtig?
Bei der Lenkachse müsste es sich um die 161724 handeln.
Falls ich hier falsche Teile aufgeführt habe, hoffe ich, dass mich jemand darauf hinweist und mir vielleicht sogar die richtigen Betsellnummern gibt.
Kann ich in den VW Käfer den Spannungswandler von Tams einbauen?
Die Beleuchtung soll aus zwei sunny white SMD's in 0603 und vier roten SMD's in 0603 bestehen.
Die weißen SMD's ziehen 20 mAp bei 3,1 Volz Spannung.
Die roten SMD's ziehen jeweils 20 mAp bei einer Spannung von 1,8 Volt.
Zwei rote sollen als Rücklicht dienen und zwei rote als Bremslicht.
Rein rechnerisch kann ich das jawohl nicht alles über den Tams-Baustein steuern.
Ich bitte deshalb um einen Schaltplan mit dem ich die erwähnten SMD's aus einem 1,2 Volt Akku speisen kann.
Außerdem weiß ich im Moment nicht genau wie das Bremslicht verorgt werden muss, das es über den Reedkontakt zum Bremsen mit versorgt werde soll.
Brauche ich nur für as Bremslicht noch extra SPpannungswandler?
Ich hoffe ich habe mich einigermaßen deutlich ausgedrückt und hoffe, dass ihr mir helfen könnt(und das auch tut )
Schöne Grüße Martin
Mein Bahnblog Letzter Eintrag vom 10.04.2014
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail
Re: Ersatzteile Faller VW Käfer
Moin Martin,
der Tams-Baustein ist eine Konstantstromquelle. Er liefert 25 mA, welche sich auf die parallelgeschalteten LEDs aufteilen. Wenn du noch zwei weitere rote LEDs parallelschaltest, werden wahrscheinlich alle LEDs etwas dunkler.
Am besten funktioniert die Schaltung, wenn die Durchlassspannung der weißen LED genauso groß ist wie die von zwei roten LEDs zusammen.
Gruß
Hannes
der Tams-Baustein ist eine Konstantstromquelle. Er liefert 25 mA, welche sich auf die parallelgeschalteten LEDs aufteilen. Wenn du noch zwei weitere rote LEDs parallelschaltest, werden wahrscheinlich alle LEDs etwas dunkler.
Am besten funktioniert die Schaltung, wenn die Durchlassspannung der weißen LED genauso groß ist wie die von zwei roten LEDs zusammen.
Gruß
Hannes
- Martin D.
- Forumane
- Beiträge: 1047
- Registriert: Freitag 10. Oktober 2008, 16:51
- Wohnort: Schwentinental
- Kontaktdaten:
Re: Ersatzteile Faller VW Käfer
Kann ich denn die Bremslichter einfach paallel zu den Rücklichtern schalten?
Die müssen ja über den Reedkontakt aktiviert werden.
Das heißt wenn ich den Strom für die Rücklichter über dem Reed schicke kriegt der Motor diesen Strom wenn die Bremslichter nicht an sind, was meistens der Fall sein wird.
Martin
Die müssen ja über den Reedkontakt aktiviert werden.
Das heißt wenn ich den Strom für die Rücklichter über dem Reed schicke kriegt der Motor diesen Strom wenn die Bremslichter nicht an sind, was meistens der Fall sein wird.
Martin
Mein Bahnblog Letzter Eintrag vom 10.04.2014
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail
Re: Ersatzteile Faller VW Käfer
Moin,
das zwei LEDs Bremslichter sein sollen, hab ich überlesen (und mich gewundert, warum ein Käfer vier Rückleuchten braucht...)
Sorry!
Das macht die Sache natürlich komplizierter...
Gruß
Hannes
das zwei LEDs Bremslichter sein sollen, hab ich überlesen (und mich gewundert, warum ein Käfer vier Rückleuchten braucht...)
Sorry!
Das macht die Sache natürlich komplizierter...
Gruß
Hannes
Re: Ersatzteile Faller VW Käfer
Moin Martin,
hier 2 Schaltungen.
hier 2 Schaltungen.
- Dateianhänge
-

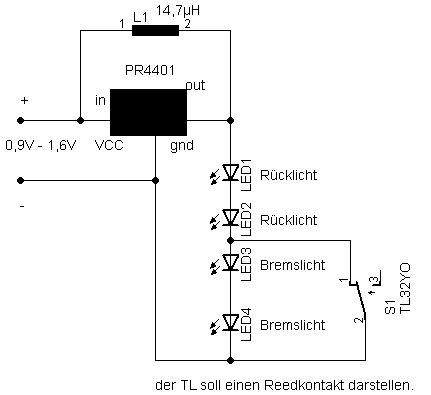

- CS-Ruecklicht.png (1.68 KiB) 1616 mal betrachtet
-

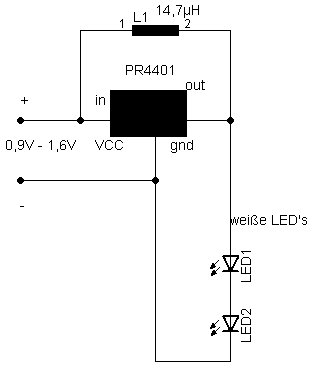

- CS-Frontscheinwerfer.png (900 Bytes) 1616 mal betrachtet
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Re: Ersatzteile Faller VW Käfer
Als Käferfan sag ich jetzt einfach mal, bau einen Widerstand vor die roten, das sie etwas mit 3/4 Leistung leuchten und den überbrückst du dann beim bremsen. Dann werden die heller. Der käfer hatte eine Birne mit zwei Fäden 5/21Watt oder waren 15/21Watt ist schon einige zeit her, als ich die Dinger wieder straßentauglich gemacht habe.
- Dateianhänge
-

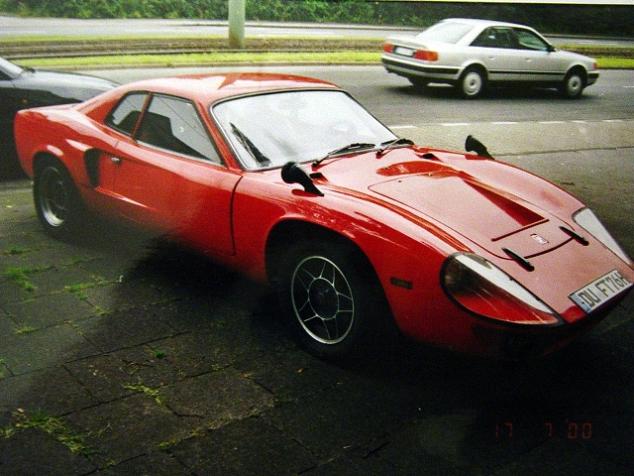

- Bonito2a.JPG (51.34 KiB) 1610 mal betrachtet
-
- Das war mein Käferumbau, leider hat dann irgendwann der Rücken nicht mehr so mitgemacht. Sodas er mehr in der Garage stand als auf der Straße unterwegs war
- Bonito3a.JPG (53.12 KiB) 1612 mal betrachtet
Wenn die andern noch am Abgrund stehen, bin ich schon einen Schritt weiter
Mit Freundlichen Grüßen
Harald
Mit Freundlichen Grüßen
Harald
Re: Ersatzteile Faller VW Käfer
Moin Harald,
scharfes Teil!
scharfes Teil!
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
- Martin D.
- Forumane
- Beiträge: 1047
- Registriert: Freitag 10. Oktober 2008, 16:51
- Wohnort: Schwentinental
- Kontaktdaten:
Re: Ersatzteile Faller VW Käfer
Danke für die Pläne Günni.
Eine Frage habe ich aber noch.
Was ist das für ein Bauteil das oberhalb von PR4401 eingezeichnet ist, und welche Funtion hat es?
@Harald: Wenn ich den Widerstand mit dem Reedkontakt überbrücke der die Motorspannung führt, sprich 1,2 Volt habe ich doch wieder die falsche Spannung an den LED's, oder?
Bringt der PR4401 alleine auch nur 25 mA? Denn es ist ja der gleiche Baustein wie in dem tams Bauteil.
Verwirrte Grüße Martin
Eine Frage habe ich aber noch.
Was ist das für ein Bauteil das oberhalb von PR4401 eingezeichnet ist, und welche Funtion hat es?
@Harald: Wenn ich den Widerstand mit dem Reedkontakt überbrücke der die Motorspannung führt, sprich 1,2 Volt habe ich doch wieder die falsche Spannung an den LED's, oder?
Bringt der PR4401 alleine auch nur 25 mA? Denn es ist ja der gleiche Baustein wie in dem tams Bauteil.
Verwirrte Grüße Martin
Mein Bahnblog Letzter Eintrag vom 10.04.2014
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail
Re: Ersatzteile Faller VW Käfer
Moin Martin,
Schaltpläne sollte man schon lesen können.
Es ist eine Amsel, ähhh Drossel, eine Spule. Bekommst Du alles bei Reichelt.
http://www.prema.com/pdf/pr4401.pdf
Schaltpläne sollte man schon lesen können.
Es ist eine Amsel, ähhh Drossel, eine Spule. Bekommst Du alles bei Reichelt.
http://www.prema.com/pdf/pr4401.pdf
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Re: Ersatzteile Faller VW Käfer
Moin Martin,
die schwarzen Bauteile "L1" sind Induktivitäten.
Der Baustein von Tams besteht insgesamt nur aus einer Induktivität und dem PR4401.
Die Funktionsweise ist also absolut identisch mit günnis Schaltung.
siehe http://www.prema.com/Application/weisseledtreiber.html
Datenblatt: http://www.prema.com/pdf/pr4401.pdf
Soll der Reed sowohl Motor als auch Bremslicht schalten? Ja oder?
@günni: Martin arbeitet bestimmt streng nach DIN EN 60617-4. Er muss die schwarzen Kästen also nicht mehr erkennen
Gruß
Hannes
die schwarzen Bauteile "L1" sind Induktivitäten.
Der Baustein von Tams besteht insgesamt nur aus einer Induktivität und dem PR4401.
Die Funktionsweise ist also absolut identisch mit günnis Schaltung.
siehe http://www.prema.com/Application/weisseledtreiber.html
Datenblatt: http://www.prema.com/pdf/pr4401.pdf
Soll der Reed sowohl Motor als auch Bremslicht schalten? Ja oder?
@günni: Martin arbeitet bestimmt streng nach DIN EN 60617-4. Er muss die schwarzen Kästen also nicht mehr erkennen
Gruß
Hannes
Re: Ersatzteile Faller VW Käfer

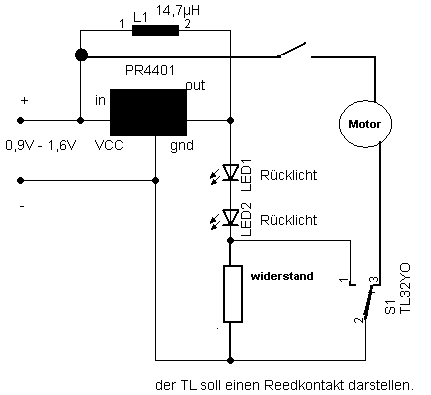

Hab mal den schaltplan von günni etwas geändert
- Dateianhänge
-
- CS-Ruecklicht.png (1.74 KiB) 1601 mal betrachtet
Wenn die andern noch am Abgrund stehen, bin ich schon einen Schritt weiter
Mit Freundlichen Grüßen
Harald
Mit Freundlichen Grüßen
Harald
Re: Ersatzteile Faller VW Käfer
Moin Hannes,Oysos hat geschrieben: @günni: Martin arbeitet bestimmt streng nach DIN EN 60617-4. Er muss die schwarzen Kästen also nicht mehr erkennen
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Re: Ersatzteile Faller VW Käfer
Moin Harald,
da der PR4401 als Konstantstromquelle arbeitet, ist der Widerstand leider zwecklos.
Laut Datenblatt sinkt der Ausgangsstrom bei größeren Induktivitäten. Daher hat günni schon eine 14,7 µH-Induktivität eingezeichnet, die für ca. 15 mA sorgt. Bei 47 μH wären es z. B. nur noch 6,5 mA.
Eine Herausforderung ist jetzt aber noch, die Motorbremse zu erhalten!
Gruß
Hannes
da der PR4401 als Konstantstromquelle arbeitet, ist der Widerstand leider zwecklos.
Laut Datenblatt sinkt der Ausgangsstrom bei größeren Induktivitäten. Daher hat günni schon eine 14,7 µH-Induktivität eingezeichnet, die für ca. 15 mA sorgt. Bei 47 μH wären es z. B. nur noch 6,5 mA.
Eine Herausforderung ist jetzt aber noch, die Motorbremse zu erhalten!
Gruß
Hannes
Re: Ersatzteile Faller VW Käfer
Die Frage ist ob die Motorbremse wirklich nötig ist? Niedrig liegendes Auto, kleiner Motor, bessere Bedingungen gibts nicht für Reedkontakt ohne Motorbremse. Müsste man halt testen.
Sebastian
Sebastian
Videos rund um Car System und Funktionsmodellbau: https://www.plastikschnitzer.de
Re: Ersatzteile Faller VW Käfer
Also ich hab noch nie eine Motorbremse beim PKW eingebaut und auch noch nicht gebraucht. Obwohl ich Glockenanker Motore einsetze, die ja keine Selbsthemmung haben. Dafür sorgt schon der Schneckenantrieb das sie stehen bleiben
Wenn die andern noch am Abgrund stehen, bin ich schon einen Schritt weiter
Mit Freundlichen Grüßen
Harald
Mit Freundlichen Grüßen
Harald
- Martin D.
- Forumane
- Beiträge: 1047
- Registriert: Freitag 10. Oktober 2008, 16:51
- Wohnort: Schwentinental
- Kontaktdaten:
Re: Ersatzteile Faller VW Käfer
Wenn ich die roten LED's in Reihe schalte, brauchen sie 3,6 Volt und 40 mA für die volle Leistung.
Was für einen Widerstand muss ich dazwischen setzten damit die LED's nur noch mit dem halben Strom versorgt werden?
Schöne Grüße Martin
Was für einen Widerstand muss ich dazwischen setzten damit die LED's nur noch mit dem halben Strom versorgt werden?
Schöne Grüße Martin
Mein Bahnblog Letzter Eintrag vom 10.04.2014
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail
Re: Ersatzteile Faller VW Käfer
Moin Martin,
meinst Du meine Schaltung? Wenn ja, hast Du auch gelesen, was Hannes geschrieben hat?
meinst Du meine Schaltung? Wenn ja, hast Du auch gelesen, was Hannes geschrieben hat?
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
- Martin D.
- Forumane
- Beiträge: 1047
- Registriert: Freitag 10. Oktober 2008, 16:51
- Wohnort: Schwentinental
- Kontaktdaten:
Re: Ersatzteile Faller VW Käfer
Nein, eigentlich nicht
Ausgehend von einem Akku der 3,7 Volt liefert und die beiden LED's in Reihe 3,6 Volt brauchen.
Schöne Grüße Martin
Ausgehend von einem Akku der 3,7 Volt liefert und die beiden LED's in Reihe 3,6 Volt brauchen.
Schöne Grüße Martin
Mein Bahnblog Letzter Eintrag vom 10.04.2014
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail
Re: Ersatzteile Faller VW Käfer
Moin,
hier der LED-Rechner
hier der LED-Rechner
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
- Martin D.
- Forumane
- Beiträge: 1047
- Registriert: Freitag 10. Oktober 2008, 16:51
- Wohnort: Schwentinental
- Kontaktdaten:
Re: Ersatzteile Faller VW Käfer
Danke für den Link, Günni.
Habe ihn gleich gespeichert :8
Ich hatte schon im Elektronik-Kompendium nach etwas ähnlichem gesucht, aber keinen Erfolg gehabt.
Schöne Grüße Martin
Habe ihn gleich gespeichert :8
Ich hatte schon im Elektronik-Kompendium nach etwas ähnlichem gesucht, aber keinen Erfolg gehabt.
Schöne Grüße Martin
