FCS-3 Modul Problem

Beitrag von BR 403 » Donnerstag 3. Dezember 2009, 18:00

Hallo zusamnen,

ich habe das FCS 3 Modul so wie in der Beschreibung einschließlich bis zum Punkt Motor eingebaut. Nun wollte ich den Motor testen und nichts passiert. Ich habe einen LIPO Akku verbaut (3,7V 350mAh). Da er ja etwas mehr Strom abgibt und der Baustein eig für die "normalen" Akkus vorgesehen ist habe ich zwischen dem Plus-Pol des Akkus und dem Anschlusspunkt X2 2 1N4001 Dioden in Reihe geschaltet.
Muss ich noch vorher das ganze Licht anschließen oder müsste der Motor auch jetzt schon laufen? Kann mir da jemand weiter helfen?

Gruß
Stefan

Benutzeravatar
juli
Forumane
Beiträge: 878
Registriert: Sonntag 2. Juli 2006, 15:51
Kontaktdaten:

Re: FCS-3 Modul Problem

Beitrag von juli » Donnerstag 3. Dezember 2009, 18:28

2 Dioden also...

Wenn der Lipo fast leer ist, 3,1V dann noch 2 mal 0,7Volt minderung
kommen bei modul nur 1,7Volt an.
Ab wie viel Volt läuft das ding?

Vielleicht die Dioden falschrum gepolt?
Mit freundlichen Grüßen aus Unterfranken, Julian.



BR 403

Re: FCS-3 Modul Problem

Beitrag von BR 403 » Donnerstag 3. Dezember 2009, 18:56

Also ich hab den Akku voll geladen. Die Dioden sind mit dem Minus-Pol an X2 und mit dem Pols-Pol am Akku.

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: FCS-3 Modul Problem

Beitrag von günni » Donnerstag 3. Dezember 2009, 19:00

Moin,
der Strich der Dioden (Kathode) muss nach X2 zeigen.

BR 403

Re: FCS-3 Modul Problem

Beitrag von BR 403 » Donnerstag 3. Dezember 2009, 19:50

Jo, genauso hab ichs gemacht.

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: FCS-3 Modul Problem

Beitrag von günni » Donnerstag 3. Dezember 2009, 19:59

Moin,
hast Du Die Spannung an X2 gemessen? Gegebenenfalls nimm nur eine Diode.

BR 403

Re: FCS-3 Modul Problem

Beitrag von BR 403 » Donnerstag 3. Dezember 2009, 20:43

2,7V liegen an X2 an. Achso was ich noch garnicht gesagt hab, wenn ich das Auto länger an habe fängt der Motor an zulaufen. Wenn ich dann wieder aus mache und an, ist ds gleiche Problem da.

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: FCS-3 Modul Problem

Beitrag von günni » Donnerstag 3. Dezember 2009, 20:53

Moin,
hast Du den Motor gem. Anschlussplan auf Seite I.1 angeschlossen? Also mit dem BC327?

BR 403

Re: FCS-3 Modul Problem

Beitrag von BR 403 » Donnerstag 3. Dezember 2009, 21:35

Jo, C an Motor+, B an X4, E an Akku+ bzw. hinter die Dioden. Die Diode für den Motor is auch angeschlossen und zwar Motor+ --> Diode- und Motor- --> Diode+. So dann noch von Motor- nach X1.

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: FCS-3 Modul Problem

Beitrag von günni » Donnerstag 3. Dezember 2009, 21:59

Moin,
jetzt musst Du messen. Spannung an E B C des BC 327. Wie ändert sich die Spannung, wenn der Motor läuft? Ein Oszillograf steht dir wohl nicht zur Verfügung? Ist das IC1, wenn der Motor läuft, sehr warm?

BR 403

Re: FCS-3 Modul Problem

Beitrag von BR 403 » Donnerstag 3. Dezember 2009, 22:48

Spannung, wenn Motor nicht läuft:
E= 0V
B= 21mV
C= 2,6V

Spannung, wenn Motor läuft:
E= 8mV
B= 0,8V
C= 30mV

Es wird nichts heiß oder warm.
Ein Oszillograf steht mir nicht zur Verfügung.
Ich hab auch mal alle Bauteile gewechselt, es ist immer das selbe.

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: FCS-3 Modul Problem

Beitrag von günni » Donnerstag 3. Dezember 2009, 23:35

Moin,
hier ist was oberfaul.
E liegt an Plus des Akkus, muss daher volle UB haben. Gemessen gegen Minus des Akkus bei geschlossenem Schalter S. Das heißt, Minus ist mit X1 über S verbunden. Dass der Motor bei 8 mV läuft ist mehr als unwahrscheinlich. Bitte prüfe, ob Du den BC327 richtig angeschlossen hast.

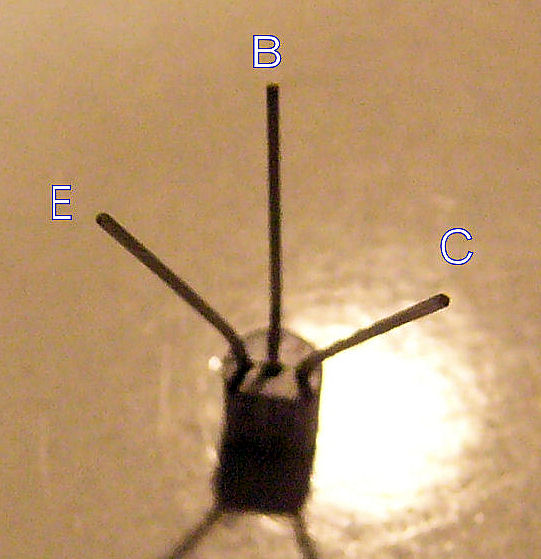

Anschlussfolge: Die Beinchen zeigen nach oben und die Beschriftung zu Dir hin, E B C.
Dateianhänge

Benutzeravatar
Mr. E-Light
Forumane
Beiträge: 5614
Registriert: Dienstag 24. Februar 2004, 16:17

Re: FCS-3 Modul Problem

Beitrag von Mr. E-Light » Freitag 4. Dezember 2009, 01:50

Überprüfe auch mal die Diode, die am Motor angebaut wird - ist sie am richtigen Pol des Motors und ist sie auch selber richtig herum eingebaut (richtig gepolt) - ist auch eine beliebte Fehlerquelle und leicht zu übersehen (eigene leidvolle Erfahrung).
Gruß
Ralf

BR 403

Re: FCS-3 Modul Problem

Beitrag von BR 403 » Freitag 4. Dezember 2009, 10:18

So ich hatte falsch gemessen:
Motor aus:
E= 2,5V
B= 2,5V
C= 3mV
Diode:= 0V

Motor an:
E= 2,2V
B= 1,4V
C= 2,2V
Diode= 2,2V

Hab die Diode auch mal ausgetauscht und umgegreht, genau das selbe Problem. Der Motot ist auch nicht kaputt den habe ich auch getestet.

Christian Schoenwitz
Forumane
Beiträge: 733
Registriert: Donnerstag 1. Januar 2004, 18:43

Re: FCS-3 Modul Problem

Beitrag von Christian Schoenwitz » Freitag 4. Dezember 2009, 17:32

Ich hatte genau dieses beschriebene Problem vor einiger Zeit mit einem Kunden. Auf die Problemlösung würdest du nie kommen :mrgreen:.

In der Verpackung des FCS-3 Bausteines war ein FCS-2 Baustein eingetütet worden.

Ob da der Hund begraben liegt, weiß ich natürlich nicht. Schau einfach mal nach was für eine Farbe der Punkt auf einem der beiden ICs hat.

FCS-1 blau
FCS-2 rot
FCS-3 weiß
FCS-4 grün

Viele Grüße
Christian

BR 403

Re: FCS-3 Modul Problem

Beitrag von BR 403 » Freitag 4. Dezember 2009, 18:17

Aha, meiner is rot :)

Christian Schoenwitz
Forumane
Beiträge: 733
Registriert: Donnerstag 1. Januar 2004, 18:43

Re: FCS-3 Modul Problem

Beitrag von Christian Schoenwitz » Freitag 4. Dezember 2009, 18:40

echt, das ist ja... Na dann ist ja alles klar. An deiner Stelle würde ich eine nette Mail an die Fa. Tams schicken. Mir wollte man damals nicht glauben, dennoch habe ich einen anderen Baustein im Austausch bekommen.

Solltest du auch einen Umtausch angeboten bekommen, dann schicke nicht das Zubehör mit, das bekommst du nämlich nicht wieder :no:

BR 403

Re: FCS-3 Modul Problem

Beitrag von BR 403 » Freitag 4. Dezember 2009, 21:53

jo, vielen Dank für eure Hilfe.

Benutzeravatar
Mr. E-Light
Forumane
Beiträge: 5614
Registriert: Dienstag 24. Februar 2004, 16:17

Re: FCS-3 Modul Problem

Beitrag von Mr. E-Light » Samstag 5. Dezember 2009, 18:20

Na na, ist bei Tams in letzter Zeit der Schlendrian eingezogen? Oder sind die da gedanklich schon in den Weihnachtsferien? :santagreen:
Schade, sonst hatte ich bisher nur gute Erfahrungen mit Tams und seinen Angestellten gemacht... 8)
Gruß
Ralf
