Hallo!
Einige erinnern sich vielleicht noch an die MB1 Platine die ich vor einiger Zeit mal hier vorgestellt habe. Der Thread von damals ist etwas unübersichtlich geworden, außerdem fehlen die Fotos da mein Webspace nun woanders liegt. Daher nun ein neuer Thread
Wie auch immer... ich habe das gute Stück weiter entwickelt und etwas verbessert.
Neben den Funktionen der Vorgängerplatine kann das Modul jetzt auch einen Ton über einen Lautsprecher ausgeben. Über eine Lötbrücke auf der Platinenrückseite kann dabei zwischen amerikanischen Horn und klassischen Martinhorn ausgewählt werden.
Als detail Bonbon habe ich noch das Nachglimmen beim Ausschalten der Warnblinker durch schnelles herab Dimmen der LEDs simuliert. Das habe ich irgendwo im Miwula gesehen und fand es so toll dass ich es umbedingt auch realisieren wollte.
Das war letztlich gar nicht so einfach weil ich quasi eine Gamma-Korrektur einbauen musste damit es realistisch aussieht. Aber nach enigen Versuchen sieht es jetzt ganz gut aus.

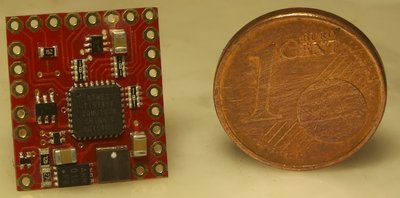

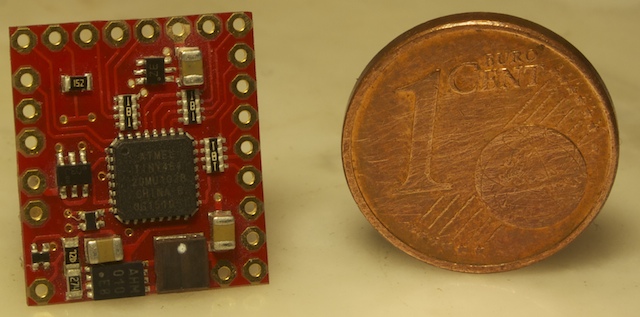

Außerdem habe ich bewusst nach flachen Bauteilen gesucht. Die Platine ist jetzt keine 2mm hoch. Die Platine ist insgesamt minimal größer weil sie mehr Anschlüsse hat. Das liegt daran dass ich auch die Vorwiderstände für Scheinwerfer,Warnblinker und Rücklichter direkt auf die Platine gepackt habe. Wenn man die mal nicht verwenden will, lassen sie sich über eine Lötbrücke auf der Rückseite einfach überbrücken.
Die gesamte Elektronik ist zudem effizienter geworden und verbraucht selber weniger Strom. Das liegt u.a daran dass die alte Platine die Spannung auf 5V hochgewandelt hat.
Ich habe jetzt einen einstellbaren Wandler genommen und die Spannung auf 3,7V eingestellt. Damit läuft der Mikrocontroller (Attiny461) und die LEDs leuchten auch wunderbar.
Gruss
Alex
Einige erinnern sich vielleicht noch an die MB1 Platine die ich vor einiger Zeit mal hier vorgestellt habe. Der Thread von damals ist etwas unübersichtlich geworden, außerdem fehlen die Fotos da mein Webspace nun woanders liegt. Daher nun ein neuer Thread
Wie auch immer... ich habe das gute Stück weiter entwickelt und etwas verbessert.
Neben den Funktionen der Vorgängerplatine kann das Modul jetzt auch einen Ton über einen Lautsprecher ausgeben. Über eine Lötbrücke auf der Platinenrückseite kann dabei zwischen amerikanischen Horn und klassischen Martinhorn ausgewählt werden.
Als detail Bonbon habe ich noch das Nachglimmen beim Ausschalten der Warnblinker durch schnelles herab Dimmen der LEDs simuliert. Das habe ich irgendwo im Miwula gesehen und fand es so toll dass ich es umbedingt auch realisieren wollte.
Das war letztlich gar nicht so einfach weil ich quasi eine Gamma-Korrektur einbauen musste damit es realistisch aussieht. Aber nach enigen Versuchen sieht es jetzt ganz gut aus.
Außerdem habe ich bewusst nach flachen Bauteilen gesucht. Die Platine ist jetzt keine 2mm hoch. Die Platine ist insgesamt minimal größer weil sie mehr Anschlüsse hat. Das liegt daran dass ich auch die Vorwiderstände für Scheinwerfer,Warnblinker und Rücklichter direkt auf die Platine gepackt habe. Wenn man die mal nicht verwenden will, lassen sie sich über eine Lötbrücke auf der Rückseite einfach überbrücken.
Die gesamte Elektronik ist zudem effizienter geworden und verbraucht selber weniger Strom. Das liegt u.a daran dass die alte Platine die Spannung auf 5V hochgewandelt hat.
Ich habe jetzt einen einstellbaren Wandler genommen und die Spannung auf 3,7V eingestellt. Damit läuft der Mikrocontroller (Attiny461) und die LEDs leuchten auch wunderbar.
Gruss
Alex
Greatness is no Question of Size
Re: MB2
Hallo!
Der Sound ist eher als Extra gedacht und hört sich ähnlich an wie beim Tams Modul oder beim Tatütata Tiny.
Allerdings habe ich noch einen Kondensator zur Gleichstromunterdrückung eingebaut was den Stromverbrauch sinken lässt.
Soundfiles mit einem Mikrocontroller abspielen ist nicht unmöglich aber alles andere als trivial. Gerade wenn die Hardware am besten nicht größer als ein Fingernagel sein soll.
Es gibt meiner Erkenntnis nach nur ein Sound Modul für 1:87 Fahrzeuge was originalgetreuen Ton abspielt. Da kostet aber auch nur das Modul schon 100 Euro.
Ein Video folgt noch..
Gruss
Alex
Der Sound ist eher als Extra gedacht und hört sich ähnlich an wie beim Tams Modul oder beim Tatütata Tiny.
Allerdings habe ich noch einen Kondensator zur Gleichstromunterdrückung eingebaut was den Stromverbrauch sinken lässt.
Soundfiles mit einem Mikrocontroller abspielen ist nicht unmöglich aber alles andere als trivial. Gerade wenn die Hardware am besten nicht größer als ein Fingernagel sein soll.
Es gibt meiner Erkenntnis nach nur ein Sound Modul für 1:87 Fahrzeuge was originalgetreuen Ton abspielt. Da kostet aber auch nur das Modul schon 100 Euro.
Ein Video folgt noch..
Gruss
Alex
Greatness is no Question of Size
-
- Forumane
- Beiträge: 529
- Registriert: Dienstag 2. August 2011, 02:59
- Wohnort: Kreis Protzbischofstadt
Re: MB2
Hi,
Gruß
Alex
Frage beantwortet? Ich denke das ist Geschmackssache...Lefax112 hat geschrieben:Orginalgetreu oder so billig wie bei Tams...
Gruß
Alex
Erzählt mir nichts von Klimaerwärmung! Ich merke nix!
Re: MB2
Ich habe deswegen gefragt, weil ich das Tams Soundmodul habe. Für mich ist der Sound bzw. das Preis-leistungsverhältnis UNSCHLAGBAR gut.--Alex-- hat geschrieben:Lefax112 hat geschrieben:
Orginalgetreu oder so billig wie bei Tams...
Frage beantwortet? Ich denke das ist Geschmackssache...
Und wenn das Dingens mal eine Runde gedreht hat dann geht es einem eh auf den Geist.......
Gruß Rolf
-
- Forumane
- Beiträge: 529
- Registriert: Dienstag 2. August 2011, 02:59
- Wohnort: Kreis Protzbischofstadt
Re: MB2
Hi,Henrymaske hat geschrieben: Und wenn das Dingens mal eine Runde gedreht hat dann geht es einem eh auf den Geist.......
vielleicht meint er das ja damit???
MfG
Alex
Erzählt mir nichts von Klimaerwärmung! Ich merke nix!
Re: MB2
Schluck und heulVT_340 hat geschrieben:... und hört sich ähnlich an wie beim Tams Modul oder beim Tatütata Tiny.
Und ich dachte schon, man bekommt endlich mal etwas, was zumindest einigermaßen gut klingt.(zumindest in dieser Preislage... um die ...ca. 40€ ??? schätze ich jetzt mal)
Schaaaaade !
Von Tams und dem Tatütata Tiny bin ich nämlich so ganz und gar nicht überzeugt.
Weil...
sich genau dieses Gefühl/Befinden bei Zeiten einstellt
Es klingt einfach nur furchtbarHenrymaske hat geschrieben: Und wenn das Dingens mal eine Runde gedreht hat dann geht es einem eh auf den Geist.......
Weßhalb ich diese Formulierung nicht wirklich nachvollziehen kann.
Edit:Henrymaske hat geschrieben: Für mich ist der Sound bzw. das Preis-leistungsverhältnis UNSCHLAGBAR gut.
@ Alex
Gibt es denn keine Möglichkeit, die Technik der Sounddecoder von z.B. Uhlenbrock für den Modellbahnbereich irgendwie auf die Spannungsverhältnisse in unseren Autos anzupassen? --> http://www.uhlenbrock.de/INTERN/%3ADAVI ... /INDEX.HTMVT_340 hat geschrieben: Soundfiles mit einem Mikrocontroller abspielen ist nicht unmöglich aber alles andere als trivial. Gerade wenn die Hardware am besten nicht größer als ein Fingernagel sein soll.
Dort sind ja Originalsounds abspielbar, leider eben nur mit/bei höherer Betriebsspannung von m.W.n. mindestens 6-7 V.
Den Baustein von Thomas Benedini, den Du erwähntest, den kann oder will sich ja nicht gleich jeder leisten.
Für alle, die ihn nicht kennen sollten...(also den Baustein, nicht den Alex )
Dafür mal ein Video-Beispiel von einem solchen Baustein, verbaut in einem FW Fahrzeug mit fast allen Geräuschen, die so eine Kiste im Betrieb hervorbringt.
--> http://www.myvideo.de/watch/4692094/Feu ... _Testfahrt
Wobei in dem Modell auch noch nicht der optimale Lautsprecher für den Baustein verbaut ist, um alle Töne auch optimal wiedergeben zu können.
Das geht mittlerweile noch besser...
Re: MB2
Wie gesagt, machbar ist alles, aber dass diese Module so teuer sind hat auch seinen Grund.
In kleine Modelle passen auch nur kleiner Lautsprecher.. was der Soundqualität noch mal entgegenwirkt.
Gruss
Alex
In kleine Modelle passen auch nur kleiner Lautsprecher.. was der Soundqualität noch mal entgegenwirkt.
Gruss
Alex
Greatness is no Question of Size
Re: MB2
Ja, das mit den kleinen Lautsprechern sehe ich auch als das eigentliche Hauptproblem in der Sache.
Mit relativ großen und vom Klangvolumen her besseren Lautsprechern klingen sogar die Tatütata Tinys und die Tams Bausteine einigermaßen gut.
Aber die passen eben leider nicht in so kleine Autos hinein
Mit relativ großen und vom Klangvolumen her besseren Lautsprechern klingen sogar die Tatütata Tinys und die Tams Bausteine einigermaßen gut.
Aber die passen eben leider nicht in so kleine Autos hinein
-
- Forumane
- Beiträge: 368
- Registriert: Samstag 6. September 2008, 17:32
- Wohnort: Oberfranken
- Kontaktdaten:
Re: MB2
Hallo Alex,
Zufällig bin ich bei ebay über dein MB2 gestolpert. Der Preis ist ja recht ansprechend.
Wann kommt denn das versprochene Video? Würde mich doch brennend interessieren
LG Christoph
Zufällig bin ich bei ebay über dein MB2 gestolpert. Der Preis ist ja recht ansprechend.
Wann kommt denn das versprochene Video? Würde mich doch brennend interessieren
LG Christoph
Nach fest kommt ab.
Re: MB2
Der Vollständigkeit zu liebe hier noch das Video von einem Fahrzeug mit MB2 Modul:
http://www.youtube.com/watch?v=bbQilE8Q7Zg
Gruss
Alexander
http://www.youtube.com/watch?v=bbQilE8Q7Zg
Gruss
Alexander
Greatness is no Question of Size
- Datterich
- Forumane
- Beiträge: 9751
- Registriert: Montag 9. Februar 2004, 14:21
- Wohnort: 100 km südlich Speicherstadt
MB2
Einfach großartig! Saubere Arbeit und im Video gut wieder gegeben. Auch am Schluss die Darstellungen der "Innereien" und der Verarbeitung sind überzeugend. Dankeschön.
Ich kenne mich mit ausländischen Einsatzfahrzeugen nicht gut aus, mir persönlich sind die Frontblitzer ein wenig zu grell. Oder ist das im Original tatsächlich so? Alles andere ist genial - alle Achtung!
Freundliche Grüße aus Darmstadt
Datterich
_________________
Hier trifft man manchmal Leute, die überhaupt keinen Zug vertragen ...
Ich kenne mich mit ausländischen Einsatzfahrzeugen nicht gut aus, mir persönlich sind die Frontblitzer ein wenig zu grell. Oder ist das im Original tatsächlich so? Alles andere ist genial - alle Achtung!
Freundliche Grüße aus Darmstadt
Datterich
_________________
Hier trifft man manchmal Leute, die überhaupt keinen Zug vertragen ...
- Mr. E-Light
- Forumane
- Beiträge: 5614
- Registriert: Dienstag 24. Februar 2004, 16:17
Re: MB2
Blaue Modell-Frontblitzer kommen in Videos sehr oft ziemlich hell, zumal rote Lichter deutlich dunkler erscheinen (warum auch immer). Aber wer mag, kann den blauen ja bestimmt noch einen zusätzlichen Vorwiderstand gönnen...
Was mich aber ein wenig stört, ist dieses Wail (sorry). Das klingt arg nach Spielzeug (da habe ich das auch zum ersten Mal gehört) - nicht nur wegen dem etwas schrillen Tons (das dürfte am Lautsprecher liegen und ist leider somit kaum zu ändern).
Vielmehr stört mich das "Überschlagen" des Tons. Tatsächlich habe ich das schon in Echt gehört, aber das ist so extrem selten, dass ich persönlich diese Wail-Variante wirklich nur gezielt bei entsprechenden Vorbildnachbauten einsetzen würde, nicht aber allgemein.
Vergleiche mit Videos echter Fahrzeuge dürfte deutlich machen, was ich meine.
Aber das ist natürlich rein meine Ansicht, die man nicht teilen muss.
Grundsätzlich finde ich das Modell (und das Modul) sehr gelungen, das steht außer Frage!
Was mich aber ein wenig stört, ist dieses Wail (sorry). Das klingt arg nach Spielzeug (da habe ich das auch zum ersten Mal gehört) - nicht nur wegen dem etwas schrillen Tons (das dürfte am Lautsprecher liegen und ist leider somit kaum zu ändern).
Vielmehr stört mich das "Überschlagen" des Tons. Tatsächlich habe ich das schon in Echt gehört, aber das ist so extrem selten, dass ich persönlich diese Wail-Variante wirklich nur gezielt bei entsprechenden Vorbildnachbauten einsetzen würde, nicht aber allgemein.
Vergleiche mit Videos echter Fahrzeuge dürfte deutlich machen, was ich meine.
Aber das ist natürlich rein meine Ansicht, die man nicht teilen muss.
Grundsätzlich finde ich das Modell (und das Modul) sehr gelungen, das steht außer Frage!
Gruß
Ralf
Ralf
-
- Forumane
- Beiträge: 733
- Registriert: Donnerstag 1. Januar 2004, 18:43
Re: MB2
@Ralf
Hey!
ich denke der Alexander hat das beste für einen verträglichen Preis herausgeholt. Ein realistischer Sound fordert ganz andere technische Voraussetzungen, die sicherlich kaum ein Kunde mitfinanzieren möchte.
Wer will kann einen Lautsprecher anschließen, wer nicht der muss es auch nicht . Man bedenke, dass es sich immernoch um eine winzige Elektronik für Modellautos "Spielzeug" handelt, die in der Regel von nur einer Akkuzelle versorgt wird.
Technisch ist die Platine einwandfrei, die Qualität ist super und es wurden tolle Ideen umgesetzt. Preis Leistung - Top!
Viele Grüße
Christian
Hey!
ich denke der Alexander hat das beste für einen verträglichen Preis herausgeholt. Ein realistischer Sound fordert ganz andere technische Voraussetzungen, die sicherlich kaum ein Kunde mitfinanzieren möchte.
Wer will kann einen Lautsprecher anschließen, wer nicht der muss es auch nicht . Man bedenke, dass es sich immernoch um eine winzige Elektronik für Modellautos "Spielzeug" handelt, die in der Regel von nur einer Akkuzelle versorgt wird.
Technisch ist die Platine einwandfrei, die Qualität ist super und es wurden tolle Ideen umgesetzt. Preis Leistung - Top!
Viele Grüße
Christian
- Mr. E-Light
- Forumane
- Beiträge: 5614
- Registriert: Dienstag 24. Februar 2004, 16:17
Re: MB2
@ Christian:
Dass der Sound ("schrille Klang") eine Frage des verwendeten Lautsprechers ist, weiß ich ja, ich kenne das schon von anderen Modulen aus dem Mikromodell-Bereich (da hatte ich aber rein zufällig einen Glückstreffer mit meiner Lautsprecherwahl - in dem Fall war es mehr ein Piezo Schallwandler - gelandet. ). Damit habe ich also kein wirkliches Problem (auch wenn ich das hier erwähnt habe).
Mich stört lediglich die Wahl dieser Wail Variante, das "Überschlagen des Heultons"an seiner höchsten Stelle. Das ist eine Frage der Programmierung, nicht des Moduls oder des Lautsprechers.
Aber gut, meine Ansichten sind ja nicht das Maß aller Dinge, wenn es sonst keinen stört, soll es ja recht sein!
Dass der Sound ("schrille Klang") eine Frage des verwendeten Lautsprechers ist, weiß ich ja, ich kenne das schon von anderen Modulen aus dem Mikromodell-Bereich (da hatte ich aber rein zufällig einen Glückstreffer mit meiner Lautsprecherwahl - in dem Fall war es mehr ein Piezo Schallwandler - gelandet. ). Damit habe ich also kein wirkliches Problem (auch wenn ich das hier erwähnt habe).
Mich stört lediglich die Wahl dieser Wail Variante, das "Überschlagen des Heultons"an seiner höchsten Stelle. Das ist eine Frage der Programmierung, nicht des Moduls oder des Lautsprechers.
Aber gut, meine Ansichten sind ja nicht das Maß aller Dinge, wenn es sonst keinen stört, soll es ja recht sein!
Gruß
Ralf
