Anschluss eines Relais

[hermannrot]

Hallo, ich habe folgendes Problem, in meine Rheingoldwagen von Märklin habe ich die Innenbeleuchtung 73401 und den Funktionsdecoder c96 (60960) eingebaut, nur leider flackert die Innenbeleuchtung. Jetzt möchte ich das Relai von Omron G6K-2P 12V, plus Zehnerdiode 8,2V 0,5W und eine Freilaufdiode 1N 4148 einbauen, kann mir Jemand sagen, wie das Relai und die Dioden anzuschliessen sind?? Vielleicht mit einer kleinen Zeichnung?? Das Relai hat 8 Pins, sind aber leider nicht gekennzeichnet. Vielen Dank für die Hilfe, Gruss hermannrot!!

[günni]

Moin,
flackert die Innenbeleuchtung während der Fahrt? Sind Gleise und Räder sauber?

[Stephan D.]

Hallo!

Nimm doch statt des 12V-Relais ein 24V-Relais. Dann brauchst Du nur die Freilaufdiode.

Gruß
Stephan

[cab]

Hallo,

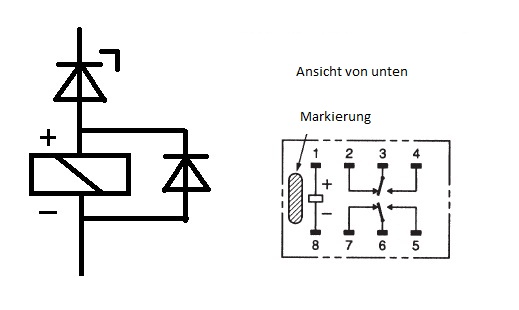

ich habe zwar keine Vorstellung davon, wie eine Z-Diode und ein Relais das Flackern verhindern sollen, aber im Anhang der gewünschte Schaltplan.

[HaNull]

ich habe zwar keine Vorstellung davon, wie eine Z-Diode und ein Relais das Flackern verhindern sollen

Der Decoder schaltet gegen Minus. Die Lampen hängen also zwischen "Schiene" und Minus und leuchten nur, wenn die Schienen Plus führen.

Mit Relais kann man die Lampen zwischen Mittelschleifer und Schienen anschließen - dann leuchten sie auch, wenn die Schienen Minus führen. Das eliminiert das Flackern oder mindert es zumindest stark.

[cab]

Hallo,

ich kenn den 60960 zwar nicht so genau, aber warum nicht den orangenen Draht (Decoderplus/Rückleiter Funktionen) verwenden, dann sollte es auch nicht flackern.

[HaNull]

ich kenn den 60960 zwar nicht so genau, aber warum nicht den orangenen Draht (Decoderplus/Rückleiter Funktionen) verwenden, dann sollte es auch nicht flackern.

Das ist die Alternative, wenn man nur einen Wagen beleuchten möchte - oder zweipolige stromführende Kupplungen einsetzt.

Mit Relais kann man mit einpoliger Kupplung mehrere Wagen beleuchten.

[hermannrot]

Moin,
flackert die Innenbeleuchtung während der Fahrt? Sind Gleise und Räder sauber?

Hallo, danke für die Antwort. Die Beleuchtung flackert auch wenn der Zug steht.

[hermannrot]

Hallo,

ich habe zwar keine Vorstellung davon, wie eine Z-Diode und ein Relais das Flackern verhindern sollen, aber im Anhang der gewünschte Schaltplan.

Hallo,
Danke für Deine Antwort und den Schaltplan. Da der Decoder von Märklin mit 20 Volt arbeitet, soll die Zehner-Diode die Spannung reduzieren, so Märklin!

hermannrot

[hermannrot]

ich habe zwar keine Vorstellung davon, wie eine Z-Diode und ein Relais das Flackern verhindern sollen

Der Decoder schaltet gegen Minus. Die Lampen hängen also zwischen "Schiene" und Minus und leuchten nur, wenn die Schienen Plus führen.

Mit Relais kann man die Lampen zwischen Mittelschleifer und Schienen anschließen - dann leuchten sie auch, wenn die Schienen Minus führen. Das eliminiert das Flackern oder mindert es zumindest stark.

Hallo, vielen dank für den Tip!

hermannrot

[hermannrot]

ich kenn den 60960 zwar nicht so genau, aber warum nicht den orangenen Draht (Decoderplus/Rückleiter Funktionen) verwenden, dann sollte es auch nicht flackern.

Das ist die Alternative, wenn man nur einen Wagen beleuchten möchte - oder zweipolige stromführende Kupplungen einsetzt.

Mit Relais kann man mit einpoliger Kupplung mehrere Wagen beleuchten.

Ja, das ist richtig, mit einpoliger Kupplung und Relais kann man mehr als 10 beleuchtete Wagen einsetzen.

hermannrot
