Lokdecoder 76200 Uhlenbrock

Beitrag von Khd75 » Dienstag 2. Juli 2013, 10:38

Hallo, ich komm mit dem Anschließen des Lok-Decoders 76200 v. Uhlenbrock nicht so ganz klar. Ich möchte die BR 86 mit Telexkupplungen an den Decoder anschließen. Lt. Anleitung werden die Telexkupplungen anstatt der Front u. Hecklampen angeschlossen. Stimmt das so, oder versteht ich das nur falsch? Denn ich möchte schon die Beleuchtung und die Telexkupplungen anschließen. Kann mir jemand einen Tip geben, vielleicht sogar mit kleinem Schaltplan.

teddych

Re: Lokdecoder 76200 Uhlenbrock

Beitrag von teddych » Dienstag 2. Juli 2013, 10:47

Hallo Namenlos

So wie ich die Betriebsanleitung interpretiere hat der Decoder nur zwei Funktionsausgänge. Also entweder zwei Mal Licht oder ein Mal Licht und ein Mal Telex oder zwei Mal Telex ohne Licht.

Gruss
Teddy
_________________
Peco H0 Code 75 Gleise mit Mittelleiter nachrüsten

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Lokdecoder 76200 Uhlenbrock

Beitrag von Stephan D. » Dienstag 2. Juli 2013, 12:57

Hallo (hier könnte Dein Name stehen)!
Khd75 hat geschrieben:.....
Lt. Anleitung werden die Telexkupplungen anstatt der Front u. Hecklampen angeschlossen. Stimmt das so, oder versteht ich das nur falsch?
.....
Wie kommst Du darauf? In der Anleitung steht doch ganz deutlich
Uhlenbrock hat geschrieben:.....
Der Decoder verfügt über zwei fahrtrichtungsabhängige Beleuchtungsausgänge, sowie über zwei
zusätzliche Sonderfunktionsausgänge (*), die über die Funktionstasten f1 und f2 geschaltet werden.
.....
Zusätzliche Sonderfunktionen wie Rauchgenerator, Telexkupplung oder eine Führerstandsbeleuchtung können an die Sonderfunktionsausgänge A1 und A2 angeschlossen werden. Die Zuleitung des Verbrauchers wird direkt an die Decoderplatine angelötet. Die Rückleitung wird entweder mit dem schwarzen Kabel des Decoders oder mit dem Lokchassis (Masse) verbunden.
.....
(*) A1 und A2

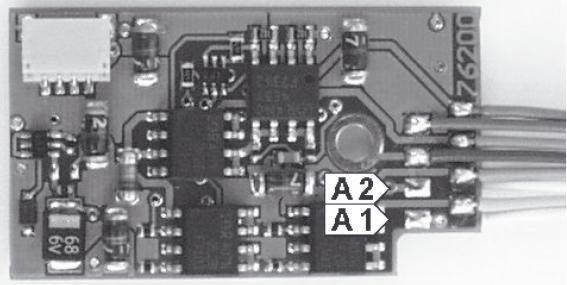

Und es ist sogar eine Abbildung mit den Anschlüssen A1 und A2 vorhanden:
Uhlenbrock 76200 A1 + A2.jpg
(Bildquelle: Uhlenbrock 76200 Anleitung)

Licht an gelb und weiß, Telex an A1 und A2, Rückleiter für alles: blau (wenn benötigt).
Bitte präzisiere doch nochmals Dein Problem.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

teddych

Re: Lokdecoder 76200 Uhlenbrock

Beitrag von teddych » Dienstag 2. Juli 2013, 19:52

Hallo Stephan
Stephan D. hat geschrieben:Licht an gelb und weiß, Telex an A1 und A2, Rückleiter für alles: blau (wenn benötigt).
Der 76200 hat keinen blauen Anschluss und weiss wird für die Feldspule verwendet.

Dann lese ich folgendes in der Anleitung:
Uhlenbrock hat geschrieben: Anschluss von Sonderfunktionen
Statt der Glühlampen für die Beleuchtung können auch andere Verbraucher, wie Beispielsweise ein Rauchgenerator, an die Lichtausgänge angeschlossen werden.
Für mich heisst das, dass die Sonderfunktionen ANSTELLE der Glühlampen angeschlossen werden können.

Gruss
Teddy
_________________
Planungshilfe für Modellbahn: Fragenkatalog

Benutzeravatar
HaNull
Forumane
Beiträge: 4381
Registriert: Freitag 2. Februar 2007, 01:47
Wohnort: Rhein-Sieg-Kreis

Re: Lokdecoder 76200 Uhlenbrock

Beitrag von HaNull » Dienstag 2. Juli 2013, 20:10

Moin!
teddych hat geschrieben:Der 76200 hat keinen blauen Anschluss und weiss wird für die Feldspule verwendet.
Uhlenbrock hält sich nicht immer an die NMRA-Farben.

In der Anleitung lese ich:
"• Fahrtrichtungsabhängige Beleuchtung, dimmbar, schaltbar über F0
• 2 Sonderfunktionsausgänge schaltbar über F1 und F2, dimmbar [...]
Der Decoder verfügt über zwei fahrtrichtungsabhängige Beleuchtungsausgänge, sowie über zwei zusätzliche Sonderfunktionsausgänge, die über die Funktionstasten f1 und f2 geschaltet werden. [...]
Zusätzliche Sonderfunktionen wie Rauchgenerator, Telexkupplung oder eine Führerstandsbeleuchtung können an die Sonderfunktionsausgänge A1 und A2 angeschlossen werden. Die Zuleitung des Verbrauchers wird direkt an die Decoderplatine angelötet. Die Rückleitung wird entweder mit dem schwarzen Kabel des Decoders oder mit dem Lokchassis (Masse) verbunden."

Also hat Stephan Recht (von den Kabelfarben einmal abgesehen).
████████   Gruß aus NRW
████████   Thomas
████████   Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Lokdecoder 76200 Uhlenbrock

Beitrag von Stephan D. » Mittwoch 3. Juli 2013, 05:18

HaNull hat geschrieben:.....
Also hat Stephan Recht (von den Kabelfarben einmal abgesehen).
Hallo!

Asche auf mein Haupt, ich habe mich da wegen den Kabelfarben vertan. Der 76200 ist ja speziell für Märklin bzw. HAG Loks mit Allstrommotor und darum sind die Kabelfarben auch dem Märklinschema entsprechend.

rot: Schleifer
braun: Chassis (= Masse, Räder)
blau, grün: Motorschild links + rechts
grau, gelb Licht vorne + hinten
weiß: Feldspulenanschlüsse

Die Funktionen werden gegen Masse geschaltet.

Hier noch ein Farbbild des 76200:
Uhlenbrock 76200.jpg
Uhlenbrock 76200.jpg (8.58 KiB) 4229 mal betrachtet
(Bildquelle: http://www.uhlenbrock.de)

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

Arminius

Re: Lokdecoder 76200 Uhlenbrock

Beitrag von Arminius » Freitag 13. Dezember 2013, 00:05

Hallo ich bin über die Suche nach dem 76200 auf diesen Thread gekommen.
Ich habe hier eine alte analoge DHG 500 von Märklin (wie diese bloß älter) liegen, welche ich für den digitalen Betrieb umrüsten bzw vorbereiten möchte.
Sie soll später mal eine Telexkupplung bekommen, da ich jedoch noch keine Steuerungsmöglichkeiten dafür habe soll die Lok auch erstmal noch analog und ohne die Kupplung laufen können.
Frage ist das mit dem 76200 möglich oder funktioniert der aufgrund der Sonderausgänge nur digital?

MfG Sören

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Lokdecoder 76200 Uhlenbrock

Beitrag von Stephan D. » Samstag 14. Dezember 2013, 08:51

Hallo Sören!

Die Funktionsausgänge A1 und A2 lassen sich nur digital schalten. Analog funktionierte das Schalten der Telexkupplung nur mit den ehemaligen, nicht mehr erhältlichen, Märklin Deltamodulen.

Was mich aber viel eher interessieren würde ist die Frage wie Du an/in diese Lok eine Telexkupplung an-/einbauen willst? Die alte Telex wäre zu groß und die neue Kurzkupplungstelex benötigt einen NEM-Schacht und muß beweglich gelagert sein (zumindest drehbar) damit beim Kuppeln mit Kurzkupplungen nicht die Lok bzw. der folgende Wagen aus dem Gleis gehebelt wird. Sicher keine unlösbare Aufgabe, aber ob sich der Aufwand für diesen alten Hobel wirklich lohnt?

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

Arminius

Re: Lokdecoder 76200 Uhlenbrock

Beitrag von Arminius » Montag 16. Dezember 2013, 01:53

Das ich die Sonderfunktionen nicht analog steuern kann ist mir ja bewusst würde ich auch erst etwas dran anschließen wenn ich die Möglichkeit habe digital zu steuern (was schon ein ziel für mich ist)
Die Frage bezog sich nur darauf ob ich dann mit diesem Decoder im analogen Betrieb fahren kann (Wie zb mit dem AnDi).
Und der Aufwand lohnt sich immer solange man Spaß dabei hat :wink:

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: Lokdecoder 76200 Uhlenbrock

Beitrag von Stephan D. » Dienstag 17. Dezember 2013, 08:47

Hallo Sören!
Arminius hat geschrieben:.....
Die Frage bezog sich nur darauf ob ich dann mit diesem Decoder im analogen Betrieb fahren kann (Wie zb mit dem AnDi).
.....
Ja, das kann man. Aber daran denken, daß man analog nur mit den neuen weißen Trafos fahren sollte. Fährt man mit alten blauen Trafos und der Decoder geht durch einen überhöhten Umschaltimpuls kaputt bekommt man keinen Ersatz. In diesem Fall schließen alle Decoderhersteller nämlich eine Gewährleistung aus.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
