MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Dave-Hawk » Sonntag 16. Februar 2014, 14:10

Hallo Forum-User,

ich möchte die Hobby Signale 74391 und 74380 in Verbindung mit dem neuen Decoder m84 60841 betreiben.
Der Testaufbau nach Anleitung aus dem Handbuch des Decoders m84 und Signals war problemlos möglich, Schaltung mit der MS2 funktioniert, die LEDs des Decoders leuchten Grün oder Rot je nach Einstellung, der Zug hält oder fährt durch.

Jetzt zum Problem: Die LEDs der Hobby Signale sind dunkel und leuchten nicht. Da ich mehrere Signale gekauft habe, habe ich alle durchprobiert, keines funktionert.
Was könnte hier falsch verbunden sein? Und wofür ist eine extra Leitung zum Fahrgleis nötig?

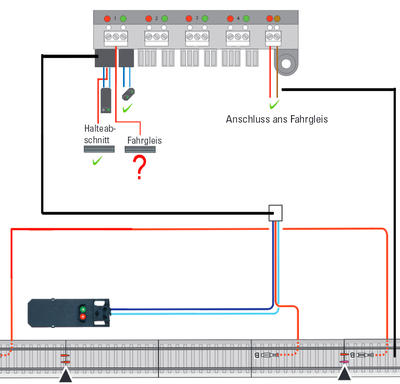

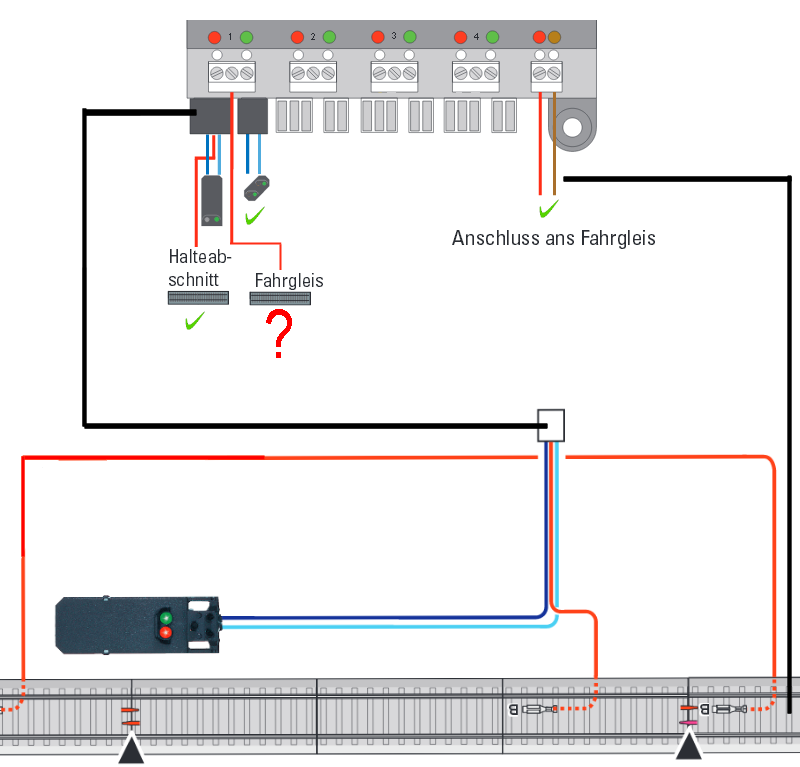

Anbei mein Schaltbild:

Danke schonmal für eure Hilfe.

Grüße David
Dateianhänge

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Stephan D. » Sonntag 16. Februar 2014, 17:43

Hallo David!

Schlisse mal das Kabel an B vom Fahrgleis an. Sehr wahrscheinlich sind dann Deine Probleme behoben.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

Dave-Hawk

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Dave-Hawk » Sonntag 16. Februar 2014, 19:07

Hallo Stephan,
danke für die schnelle Antwort.

Ich habe es eben getestet, leider kein Erfolg. So wie es aussieht wird der Anschluss vom Decoder zum Fahrgleis (B) benötigt um Strom in den Halteabschnitt zu befördern wenn das Signal auf "Grün" steht.

Falls noch jemand noch eine Idee hat, gerne mitteilen :D

Ich werde mir mal das Stellpult 72751 besorgen, damit ich die LEDs der Signale testen kann.

Grüße David

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Stephan D. » Mittwoch 19. Februar 2014, 21:26

Hallo David!

Ich kann Dir nun die Lösung des Problems verraten. Ein Bekannter ist durch Zufall im Internet darauf gestoßen und hat mich informiert. Leider hat man bei Märklin "vergessen" dies in der Anleitung zu dokumentierten. Es liegt an der (undokumentierten) CV 38 (= Helligkeit der LEDs bei Hobbysignalen). Diese ist werksseitig auf 0 (= aus) eingestellt. Es ist sind Werte zwischen 0 (= aus) und 10 (= volle Helligkeit) zulässig.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

Dave-Hawk

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Dave-Hawk » Donnerstag 20. Februar 2014, 19:38

Hallo Stephan,

tausend Dank für diesen wertvollen Tipp, WOW! Einstellungen vorgenommen und es funktioniert einwandfrei. Die Woche ist gerettet :mrgreen:

Grüße David
Dateianhänge

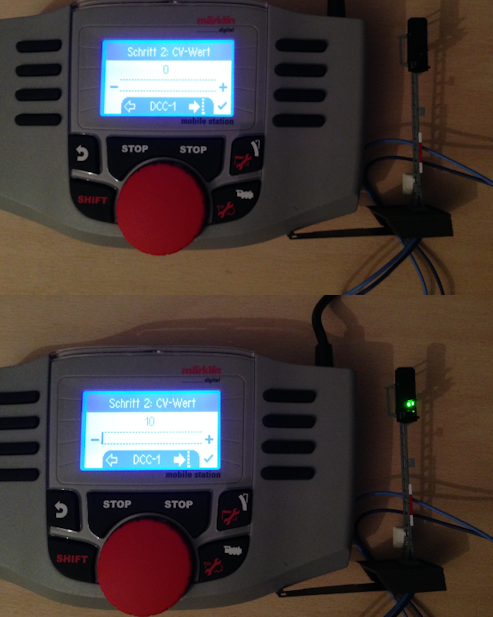

Oben: CV38 Wert0 - Unten CV38 Wert10

Mamfi

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Mamfi » Dienstag 25. Februar 2014, 15:18

Hallo hätte da eine Frage habe da das gleiche Problem aber bei mir Haut das nicht hin ob will ich das gleiche gemacht habe LG

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Stephan D. » Mittwoch 26. Februar 2014, 08:20

Hallo (hier sollte Dein Name stehen)!

Und woher sollen wir/ich wissen ob Du auch tatsächlich das Gleiche gemacht hast? Denn wenn ja würde es auch funktionieren, oder?
Wenn Du uns weder beschreibst, oder noch besser mit Bildern zeigst, was Du wie angeschlossen, programmiert bzw. "gemacht" hast werden wir Dir kaum helfen können. Die Anleitung des Decoders zeigt den korrekten Anschluß doch eindeutig und wenn man, wie oben beschrieben, die CV 38 auf einen Wert zwischen 1 und 10 programmiert sollten die LEDs des Hobbysignals auch leuchten.

Gruß
Stephan

.....der es, wie viele andere hier auch, sehr schätzt wenn man seine Beiträge mit seinem Namen unterschreibt
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

Mamfi

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Mamfi » Mittwoch 26. Februar 2014, 13:25

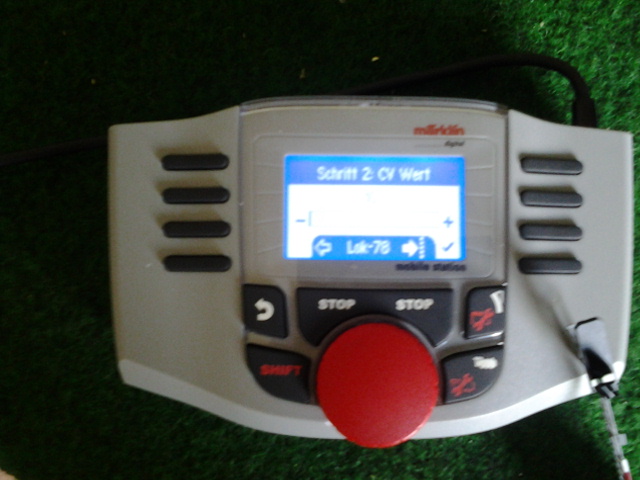

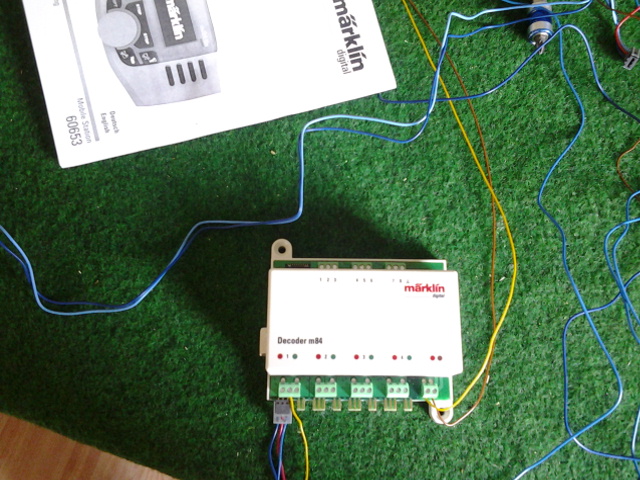

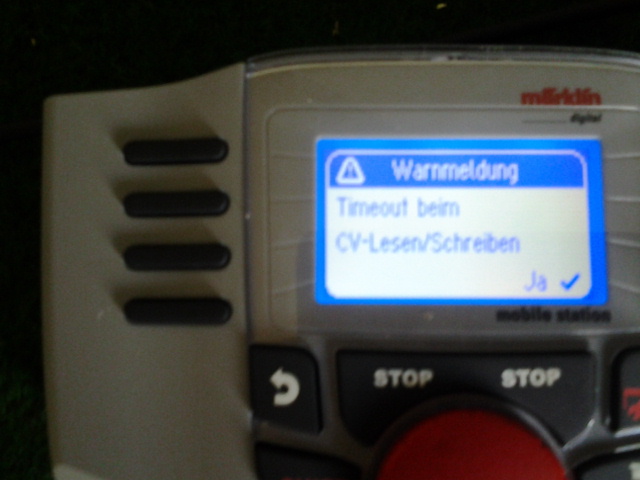

Hallo wenn ich den cv38 Wert ändere muss ich auf lock programmieren gehen da kommt cv1 und dann cv2 oder wenn ich da richtig bin.

Mache das erst seit Einen Jahr

LG Manfred
Dateianhänge

Benutzeravatar
HaNull
Forumane
Beiträge: 4381
Registriert: Freitag 2. Februar 2007, 01:47
Wohnort: Rhein-Sieg-Kreis

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von HaNull » Mittwoch 26. Februar 2014, 18:59

Moin, Manfred,

ist Lok-78 eine DCC-Lok?
Ist DIP-Schalter 10 am m84 auf ON?
████████   Gruß aus NRW
████████   Thomas
████████   Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach

Mamfi

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Mamfi » Mittwoch 26. Februar 2014, 19:16

Hallo Thomas ne ist eine mfx lock und da muss der Schalter 10 am m84 auf off stehen ehrlich gesagt habe schon alles probiert weiß auch nicht mehr weiter

LG Manfred

Benutzeravatar
HaNull
Forumane
Beiträge: 4381
Registriert: Freitag 2. Februar 2007, 01:47
Wohnort: Rhein-Sieg-Kreis

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von HaNull » Mittwoch 26. Februar 2014, 21:09

DCC-Lok anlegen und Schalter 10 auf ON setzen.

Ein Decoder, der kein mfx kann, kann auch nicht mit dem Eintrag einer mfx-Lok programmiert werden.
████████   Gruß aus NRW
████████   Thomas
████████   Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Stephan D. » Mittwoch 26. Februar 2014, 21:11

Hallo Manfred!

Dann mal ganz von Anfang an.

Schritt 1:
Eine neue Lok als DCC-Lok manuell anlegen (Adresse, Name und Loksymbol egal; siehe ab Seite 8 der Anleitung).

Schritt 2:
In das Lokmenü gehen (Taste SHIFT + LOK).

Schritt 3:
Taste PFEIL RUNTER drücken bis zum Punkt LOK PROGRAMMIEREN dann die Taste links davon drücken (jetzt ist man Untermenü zur CV-Programmierung).

Schritt 4:
Zu ändernde CV auswählen (entweder durch mehrmaliges Drücken der Tasten neben + und - oder durch Drücken der Taste SHIFT und gleichzeitigem Drehen des Fahrreglers).

Schritt 5:
Ausgewählte CV durch drücken der Taste recht unten neben dem Häkchen bestätigen .

Schritt 6:
Der im Decoder gespeicherte Wert dieser CV wird ausgelesen und angezeigt und kann wie bei Schritt 4 geändert werden.

Schritt 7:
Neuen Wert wie bei Schritt 5 bestätigen (Wert wird nun in die entsprechende CV des Decoders geschrieben).

Wenn weitere CVs programmiert werden müssen/sollen wieder beim Menü LOK PROGRAMMIEREN weiter machen.

Hinweis:
CV programmieren geht nur bei DCC! Schalter 10 am Decoder auf ON.

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

Mamfi

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Mamfi » Mittwoch 26. Februar 2014, 21:29

Habe ich gerade gemacht hilft aber auch nix das ich auf das Lichtsignal was raus bekomme

Manfred

Mamfi

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Mamfi » Mittwoch 26. Februar 2014, 22:28

Aber bedanke mich bei denen die es versucht haben mir zu helfen

Mfg Manfred

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Stephan D. » Donnerstag 27. Februar 2014, 08:37

Hallo Manfred!

Hast DCC in der MS überhaupt freigegeben (im Menü Geräteeinstellung den Punkt LOK-PROTOKOLLE)?
Wenn nur Motorola und mfx aktiv sind wird es mit dem Programmieren ggf. auch nix.

Gruß
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

Mamfi

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Mamfi » Donnerstag 27. Februar 2014, 10:41

Hallo Stephan

Ja habe ich gemacht dann bin ich deine Schritte sicher 10 mal durch gegangen und bei cv1 war Wert eins und bei cv 2 bin ich dann hoch auf zehn und über nehmen dann aber klappt nicht

Mfg manfred

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Stephan D. » Donnerstag 27. Februar 2014, 13:57

Hallo Manfred!
Mamfi hat geschrieben:.....
bei cv 2 bin ich dann hoch auf zehn und über nehmen dann aber klappt nicht
.....
:shock:
CV 2 auf "10"? Die "10" kommt in die CV 38 und nicht in die CV 2!

Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)

Mamfi

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Mamfi » Donnerstag 27. Februar 2014, 14:22

Hi Stephan

Frage hättest du was dagegen wenn ich dich an
Rufe

LG Manfred

Mamfi

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Mamfi » Donnerstag 27. Februar 2014, 17:16

So
Jetzt hat es endlich geklappt Danke nochmal
An alle

LG Manfred

Benutzeravatar
Stephan D.
Forumane
Beiträge: 4399
Registriert: Sonntag 11. Januar 2004, 10:58
Wohnort: Zuhause

Re: MÄ Signal 74391 und MÄ Decoder 60841 m84

Beitrag von Stephan D. » Donnerstag 27. Februar 2014, 18:33

Hallo Manfred!

Du hättest mich auch anrufen dürfen, aber es hat ja nun wohl funktioniert. Wo lag das Problem denn?

Gruß
Stephan
