Relais digital steuerbar?

[marlenko22]

Ich habe eine Fleischmann HO-Digital. Die Steuerung erfolgt über ein Liliput 38507 "E-Z Command Dynamis"-Handgerät, also ich habe keinen Computer.

An den Bahnhöfen habe ich Unterbrecher in den Schienen, die mit einem Aufenthaltsschalter - Fleischmann 6953 angehalten werden. Das funktioniert.
Jetzt soll aber das Signal rot leuchten, wenn der Zug steht und grün, wenn er losfährt. Soll eine einfache Schaltung sein, nicht so naturgetreu. Aber
wie kann man das digitale Signal umwandeln, dass z. B. ein Relais hin- und hergeschaltet wird. Zug steht, Relais aus, Zug fährt, Relais an.

Eigentlich kann das doch nicht so schwer sein, oder.

Im voraus vielen Dank.

marlenko22

[Marsupilami]

Was für Signale hast Du denn? Wie werden die angesteuert?

[marlenko22]

ganz einfach rot/grün, ein rotes Kabel, ein grünes und ein schwarzes. Bis jetzt werden sie garnicht angesteuert.Fleischmann 6226 H0 Licht Hauptsignal

[gwolfspe]

Hallo
So geht das alles nicht. Du hast einen thermischen Aufenthaltsschalter, der nach einer einstellbaren Zeit nach Einfahrt einer Lokomotive die Unterbrechung überbrückt und die Lok wieder weiterfahren läßt.Der Aufenthaltsschalter ist eigentlich nicht für Digitalanlagen geeignet.(lt.Beschreibung)
Du hast ein Lichthauptsignal ohne Zugbeeinflussung (Schalter), nur Anzeigefunktion(rot/grün).Der Lichtwechsel erfolgt über einen Schalter oder einen Relaiskontakt.
Willst du das ganze über deine Zentrale ansteuern, brauchst du einen Zubehördecoder.

Günter

[rob]

Hallo!
Am einfachsten ein Relais mit einen Umschaltkontakt an das Unterbrechergleis anschliessen. Davor noch eine Diode und einen Kondensator ca 100Mü/35V. Fahrstrom unterbrochen = Relais abgefallen /Signal rot.Bei Fahrstrom an Relais an = grün.
Oder dein Flm Relais hat einen 2. Kontakt.
Ciao rob

[marlenko22]

Am einfachsten ein Relais mit einen Umschaltkontakt an das Unterbrechergleis anschliessen. Davor noch eine Diode und einen Kondensator ca 100Mü/35V. Fahrstrom unterbrochen = Relais abgefallen /Signal rot.Bei Fahrstrom an Relais an = grün.
Oder dein Flm Relais hat einen 2. Kontakt.

Mit dem digitalen Strom lässt sich aber kein Relais steuern. Ich weiß nicht ob eine Diode und ein Kondensator daran was ändern. Falls doch, wie sollte man das anschließen?

[günni]

Moin

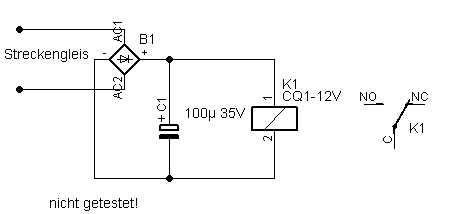

probiere diese Schaltung mal aus. Achte darauf, dass Du ein Relais verwendest, dass die am Elko anstehende Spannung verträgt. Ich habe diese Schaltungsidee nicht getestet. Übersehe bitte das Wörtchen "Streckengleis"

[Siegfried]

Hallo
habe hier original Fleischmann Schaltung gefunden, der Reedkontakt Fig.3 hat die falsche Bezeichnung. Leider kann ich keine PDF-Dateien verändern, richtig wäre 6425, 6435 für den Schaltkontakt.

http://www.fleischmann-modelleisenbahne ... A_6953.pdf

Gruß Siegfried

[rob]

Hallo!
Genau wie günni das aufgezeichnet hat meinte ich das!Anstatt der Grätzbrücke würde ich nur eine Diode nehmen,ist die Spannung nicht so hoch.
Ciao rob

[günni]

Moin,

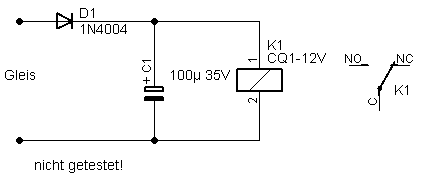

hier der Schaltungsvorschlag von Rob.

[rob]

Hallo!
Wen mir noch jemand erklärt wie ich hier ein Bild hochlade,könnte sich günni die Arbeit sparen .Besten Dank an günni.
ciao rob

[HahNullMuehr]

Hallo, rob,

bist Du Mitglied der "Foto-Community"? Nein. Dann schnell beitreten, sonst wird das mit den Bildern nämlich nichts.

Im "Persönlichen Bereich" (ganz oben auf der Seite klicken), links in der Spalte mal nach "Benutzergruppen" schauen.
Dort den Punkt hinter "Foto-Community" setzen und unten "Ausgewählter beitreten" einstellen, "Absenden" klicken.

Das ist sozusagen Dein Aufnahmeantrag. Dann bekommst Du bald Bescheid, ob Du aufgenommen wurdest und kannst dann Bilder in deine Beträge hochladen.

Gruß

[rob]

Super Tipp! Danke
Ciao rob

[cab]

Hallo,

das gilt aber wirklich nur für die Foto-Community. Ansonsten kann im Beitrag selbst über einen Dateianhang ein Bild hochgeladen werden.
