Faller Breakdance und allgemeine Motorfragen

[snoopie2112]

Also erst mal ein Hallo an alle hier.

Vorweg ich bin ein neuling was Modellbau angeht, leider will ich aber auch alles so perfekt wie möglich machen. Ja das wiederspricht sich bei mir ein bisschen.

Mein erstes Modell was ich in Angriff genommen habe ist von Faller das Breakdance. welches natürlich auch Beleuchtet wird. Zu meinen eigenen Erstaunen hat das mit den Leds gut geklappt. Hier sind zwar auch noch einige fragen über Microcontroller und Ansteuerung, aber da bin ich dabei mich einzulesen.

so jetzt aber mal zu meinen Fragen, denn ich denke die wenigsten interessiert meine Modellbaugeschichte... wenn doch reiche ich die gerne nach!

Mein Plan ist es den Faller Syncronmotor durch einen Gleichstrommotor zu ersetzen, mein Kenntnisstand ist das man diese besser regeln kann im bezug auf Geschwindigkeit. Leider ist die Auswahl da ja nicht gerade klein und ich hab keine Ahnug auf was man Achten muss.
Klar ist das ich die Volt beachte, ansonsten bin ich noch nicht sehr weit gekommen.
Was ist noch Wichtig?

Die Drehzahl? -die ich ja später sowieso regeln will?
Getriebe? - wenn ja worauf muss ich da achten?

Über jeden Rat wäre ich dankbar.

gruß
thorsten

p.s. : ich hab die suche benutzt und auch sonst jede menge hier gelesen... und auch seiten gefunden auf denen es motoren gibt... nur wie gesagt welchen?

[HahNullMuehr]

Moin Thorsten,

erstmal willkommen hier im Club, und Viel Spaß!

Die persönliche Geschichte hiter einem Modellbauer finde ich (aus meiner Sicht!) immer interessant. Da gibt es auch eine Ecke hier im Forum: Forums-Mitgleider-Liste. Da darf sdich jede/r, so weit wie sie/er mag, selber vorstellen. Das am Rande.

Zum Thema Breakdancer: Respekt. Ich denke, als Einsteiger hast Du Dir da direkt eine "Klopper" vorgenommen. Schön, wenn bisher alles glatt läuft. Gleichstrommotor/Geschwindigkeitsregelung. Da gibt es diverse Methoden:
Eine wäre analog: Spannung steigt --> Drehzahl steigt.
Solcherart geteuerte Motoren brauchen meist eine gewisse "Startspannung", um das Losbrech-Moment zu überwinden, also sagen wir mal: von 0 bis 4 Volt passiert nix, und dann ab 4,5 Volt dreht sich die Sache, aber schon recht schnell.

Ein digitler Trick wäre die Pulswellenodulatio (PWM). Da weiß ich nicht wirklich Bescheid, aber im Prinzip geht es so:
Die volle Spannung wird an den Motor gelegt, aber durch eine Elektronik in Zeittakten unterbrochen. Je länger die Impulse (und je kürzer die Pausen dazwischen), desto schneller dreht der Motor. Und das auch im langsamsten Tempo mit voller Kraft.
Aber wie man so etwas bewerkstelligt, google mal nach PWM. Und je nach Art der Ansteuerung wirst Du dann auch auf einen geeigneten Motor stoßen.

Viel Glück dabei.

Gruß

[Marsupilami]

Am Wichtigsten dürfte m.E. die Drehzahl sein - der Faller Motor macht ca. 15U/Min, das macht ein Gleichstrommotor nur mit einer erheblichen Untersetzung.

Auf die Schnelle habe ich den hier gefunden:

http://www.conrad.de/ce/de/product/244236/

[snoopie2112]

Da sag ich doch mal Danke für die schnellen Antworten.

@HahNullMuehr: also ich möchte, wenn ich das hinbekomme später den ganzen Kirmes über Microcontoller steuern. Ich habe mich schon ein bisschen darüber informiert und denke das der Einstieg in diese Welt über einen Arduiono erfolgen wird. Das ist aber noch nicht in Stein gemeiselt.

@masupilami(richtig?): Danke für deine Mühe zu suchen. Was mich abgeschreckt hat bei diesen Getriebemotoren ist, das die Welle nicht in der Mitte ist. Das gibt doch sicher Probleme beim einbauen? Es soll ja später nicht eiern und da reichet denk ich mal weniger wie ein mm.

Was die Modellwahl angeht hab ich mir so dachte ich eines der leichteren für den Anfang gesucht. Trotzdem werde ich das Teil warscheinlich nochmal bauen, aber nur weil ich ein paarmal richtig den Kleber verschmiert hab und die ersten smd's an eine der schlechtesten stellen verbaut habe und das jetzt gar nicht gut aussieht. Es ist also zu einem Testobjekt geworden. Wenn Bilder gewünscht werden mach ich mich mal schlau wie ich die hier am besten zeige.

danke schon mal
thorsten

[günni]

Moin,
Bilder: max. 800*600 als Dateianhang. Verkleinern kannst Du die Bilder mit IrfanView.

Schau Dir mal diese Getriebemotoren an.

[snoopie2112]

Also dann werde ich das mal mit den Bildern versuchen.

hier mal ein Bild von den Lichtmasten
http://up.picr.de/12133139td.jpg

und hier ein Bild von den nicht so toll gelungenen Teilen
http://up.picr.de/12133141bl.jpg

also das mit dem verlinken hat nicht geklappt... dann eben so

[HahNullMuehr]

Moin,

Du kannst Deine Bilder direkt anhängen, so dass man sie im Beitrag sieht:
Wenn das Bild nicht größer als 800x1200 Pixel (Breite x Höhe) ist und im Format *.jpg oder *.png auf Deinem PC liegt, klickst Du unten bei DATEIANHANG HOCHLADEN auf [Durchsuchen],
wählst im richtigen Verzeichnis Dein Bild aus und klickst dann [Datei hinzufügen].
(Ein Fenster mit dem Ladefortschritt wird aufklappen.)
Im Feld DATEIKOMMENTAR kannst Du noch eine Bemerkung anfügen.

Wie gesagt, nur bestimte Formate und eine begrenzte Größe sind hier möglich.

Gruß

[Stefan mit F]

Moin,

Bilder: max. 800*600 als Dateianhang.

800*600 zum Ersten! Wer bietet mehr? Rösrath hebt die Hand:

Wenn das Bild nicht größer als 800x1200 Pixel (Breite x Höhe) ist und [...]

800*1200 zum Zweiten! Höre ich weitere Gebote? Ah, da meldet sich ein prominenter Vertreter aus der Hansestadt:

Das Bild muss zwischen 0 und 800 Pixel breit sowie zwischen 0 und 1600 Pixel hoch sein.

800*1600 zum Dritten!

Damit geht der Preis für die größte Bildgröße (in Pixeln) an den Foto-Uploader dieses Forums! Herzlichen Glückwunsch!

Und damit ich mir das *scnr* unter meinem Post sparen kann, hier noch eine nützliche
→ → Anleitung ← ← (klick mich)
zum Verkleinern der Bilder mittels Irfan View.

[snoopie2112]

Da habe ich dann wohl doch die Bilder ein bisschen zu Groß gelassen.
Jetzt sind die anderen hoffe ich mal richtig.

Danke für die Geduld bei so einem absoluten Neuling wie mir und ich hoffe Ihr könnt noch mehr Geduld aufbringen, denn jetzt habe ich auch verstanden wieso das dann doch kein so gutes Anfängermodell ist.

Wie handhabt Ihr das mit soooooooooooooo vielen Kabeln? Ich werde gerade verrückt.

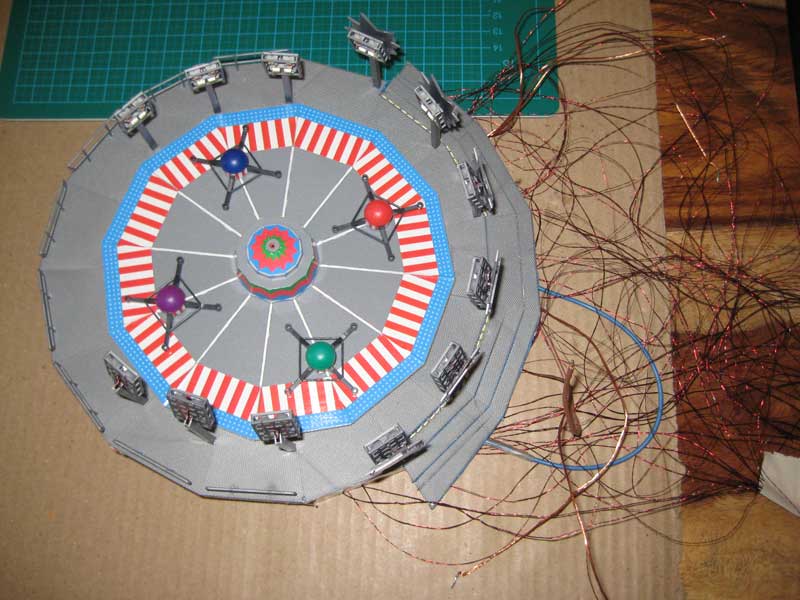

Das Modell hat 12 Lichtmasten. An jedem Mast sind 8 leds (2 rote, 2 blaue, 2 Weiße und 2 Grüne), die später mal als Lauflicht gedacht waren. Farbgleiche sollten zusammen leuchten.

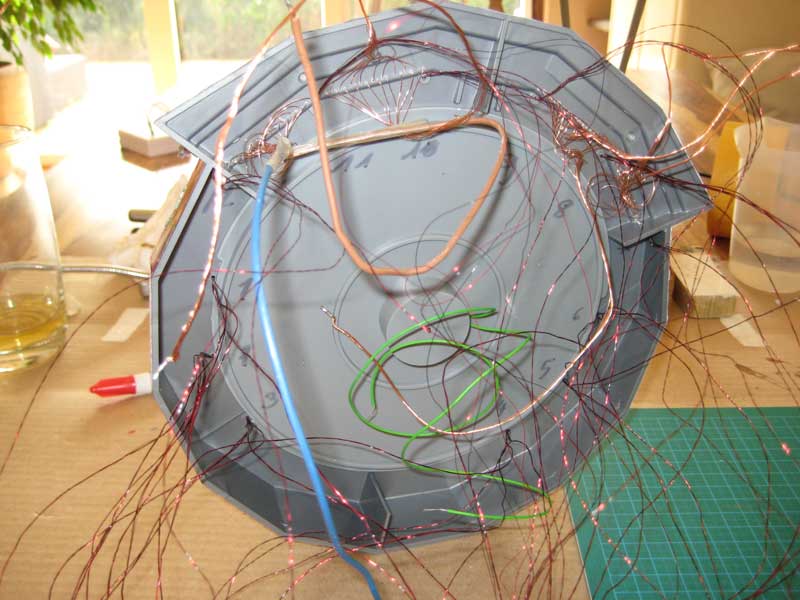

Jetzt hab ich hier gefühlte 786 Kupferlackdrähte mit 0,15 mm die zwar mit klebeband gekennzeichnet sind, aber trotzdem ein heilloses Durcheinander. Habe auch feststellen müssen das so Malerklebeband nicht das beste ist, das klebt noch zu gut an den feinen Drähten.

Jetzt meine Frage an Euch: Wie behaltet Ihr den Überblick, vermeidet einen Kabelsalat und wie kennzeichnet man das ganze am besten?

hier mal noch bilder von dem Chaos.

[günni]

Moin,
die Damenwelt bietet hier Hilfe. Farbiger Nagellack. 2-3 cm am Kabelende damit markieren.

[snoopie2112]

Guten Morgen Günni,

das ist doch mal eine schnelle Hilfe. Danke.

Ich habe gerade auch gelesen das Schrumpfschläuche auch ne gute Sache ist.
Beides in Kombination könnte meine Panik lindern, also dann nichts wie ab zum großen "C" und den Kosmetikschrank der holden Frau plündern.

Zum glück sind die Kabel lang genug das ich sie abschneiden kann und nochmal versuchen zu ordnen.

für andere Ideen bin ich aber auch offen.

[HahNullMuehr]

Moin Snoopie,

die Lackdrähte gibt es auch schon ab Werk mit verschiedenen farbigen Überzügen.
Wenn man also, sagen wir, immer die blauen als Rückleitung und die roten als Zuleitung einsetzt, wird die Sache um die Hälfte überschaubarer.
Jetzt noch ein Sortiment Nagellacke: rot, weiß, grün, blau. Damit kennzeichnest Du jeweils die Paare zu den Masten. Und um die Übersicht vollends zu gewährleisten:
die Leitungen zum ersten Mast kriegen je EINEN Lackkringel, die zum zweiten immer ZWEI Lackkringel usw.
(Ich behaupte jetzt nicht, dass das dann narrensicher wäre. Wer etwas als "narrensicher" anpreist, rechnet nicht mit dem Einfallsreichtum echter Narren.)

Gruß
