IC-Markierung

[Gast]

Hallo
Ich hab eine ganz primitive Frage:
Befindet sich bei ICs, die nicht am einer Stirnseite mit einer Kerbe Markiert sind die dann vorhandene runde Scheibe auf der selben Seite wie die Kerbe oder auf der gegenüberliegenden.
Oder anders Formuliert:
Ist die Scheibe auf der selben Seite wie die Kerbe?
Friedrich

[nachtdieb]

Hallo Friedrich,
die runde Scheibe ist die Markierung für PIN 1. Kerbe und Scheibe sind auf der gleichen Seite.

Hoffe geholfen zu haben
Klaus

[Sven_L.]

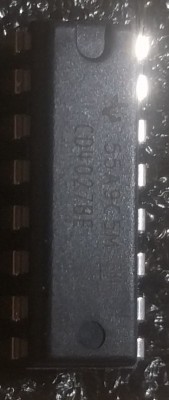

Hier noch mal rein visuell:




Sven

[Gast]

Danke, Danke, hat mir geholfen!!!

[yotic]

Hallo allerseits!

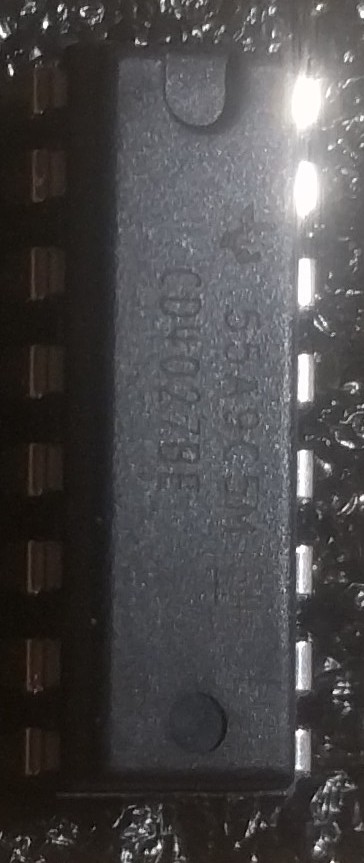

und wie ist es dann bei so einem, wo punkt und Kerbe gegenüber voneinander sind??
LG Leo

[HahNullMuehr]

Moin Leo.

Es gibt etliche Chips, die gar keinen Punkt haben. Die Kerbe haben fast alle, die ist ausschlaggebend. An der Seite ist immer Pin 1. Bei den Modellen ohne Kerbe ist dann Pin 1 mit einem Punkt oder einer abgeschrägten Ecke markiert.

Gruß

[günni]

Moin,
bei dem DIL-Gehäuse (DIP) ist, wenn man, wie in Deinem Bild zu sehen ist(Bestückungsseite), auf das IC schaut, der Pin 1 links neben der Kerbe. Also ist die Zählweise gegen den Uhrzeigersinn. Schaut man auf die Lötseite, ist der Pin 1 rechts und die Zählweise ist mit dem Uhrzeigersinn.

[Kai Eichstädt]

Moin,

und wie ist es dann bei so einem, wo punkt und Kerbe gegenüber voneinander sind??

der IC auf deinem Bild hat eine Kerbe und keinen Punkt!!11!eins!!hundertelf!!1

Gruß
Kai

[Harry]

Ansichtssache Kai,
für den Laien handelt es sich bei der Vertiefung unten sicher um einen "Punkt".
Viele Grüße
Harry

[Kai Eichstädt]

Moin Harry,

durchaus. Und schaut man genau hin, dann sieht man, daß dieser "Punkt" genau in der Mitte zweier Anschlüsse liegt, mit viel Phantasie sogar zwischen vier. Welcher soll nun der gesuchte sein?


Gruß
Kai

[Harry]

...Welcher soll nun der gesuchte sein?...

Oh, das ist ganz einfach. Wichtig ist nur, die Markierung muss ganz klar an einem Ende des Gehäuses sein, dann ist Pin 1 links oben der erste, wenn die Markierung nach oben zeigt.

Womit wir wären, wo wir angefangen haben: Der Laie könnte tatsächlich durch den "Punkt" irritiert sein, und das zu Recht.

Viele Grüße
Harry

[günni]

Moin,

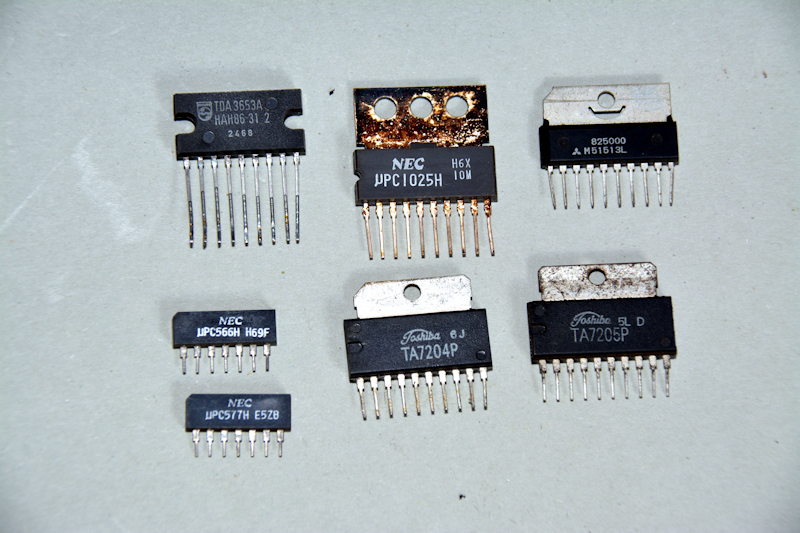

ich habe mal ein paar SIL-ICs und DIL-ICs vor das Objektiv gezwungen.

Bei den SIL ist es einfach, Beinchen zeigen nach unten und es geht links mit 1 los und endet rechts.

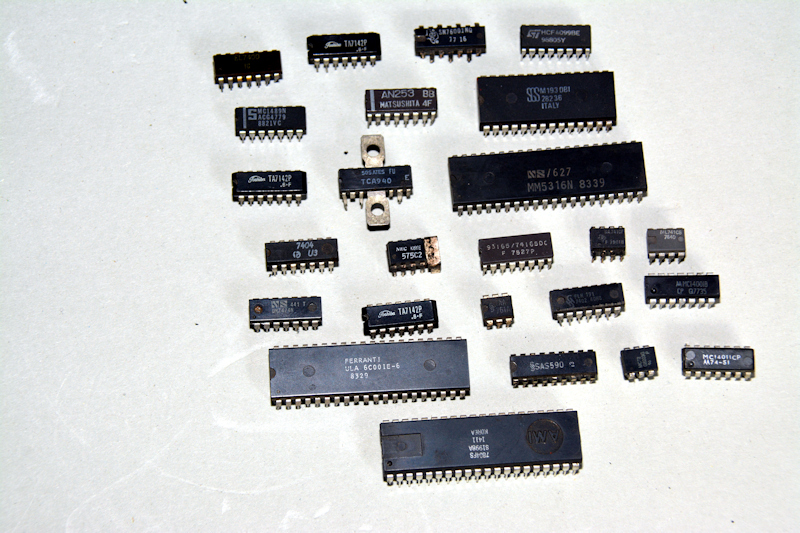

So, nun zu den DIL. Im Zwischennetz schrieb einer, die Schrift muss normal lesbar sein, dann ist der Pin 1 unten links und es geht gegen den Uhrzeigersinn weiter bis oben links. Da kam mir der Gedanke, ein Bild zur Pinfindung zu zeigen. Statt Kerbe ein Strich. oder ein "Loch" und so weiter. Bei allen ICs stimmte die Sache mit der Schrift und 1 links unten, aaaaber dann fiel mir ein 40-Beiner von AMI in die Hände. Er liegt auf dem Foto richtig herum mit Pin 1 unten links, aaaaber die Schrift steht auf dem Kopf. Also, immer nach einer eindeutigen Markierung suchen. Hier kann eine Abschrägung des Gehäuses auch die Kerbe ersetzen.
