Innenbeleuchtungen

[David]

Hallo.
In diesem Thema soll man über Innenbeleuchtungen diskutieren können.

Ich habe da mal die erste Frage: Sollte man, wenn man analog fährt, die LEDs in Reihe oder parallel schalten (Gesichtspunkte: Stromverbrauch, Helligkeit auch im unteren Regelbereich)?

Ich habe bisher Parallelschaltungen eingebaut. Das Ergebnis: 540 mA für 3 TEE-Wagen! (Märklin Blech) Mit Reihenschaltung habe ich es auch probiert, allerdings mit einem um 200 Ohm zu hohen Widerstand. Ergebnis: erst spät hohe Leuchtkraft, dafür geringerer Verbrauch.

[günni]

Moin,
540mA?? Wie viel LED's hast Du denn in einen Wagen gepackt?

[Marsupilami]

Moin,
540mA?? Wie viel LED's hast Du denn in einen Wagen gepackt?

Ich tippe mal auf 9 Stück

@ZGB: was für LEDs hast Du denn verwendet?

[günni]

Moin Marsupilami,
Du tippst also, dass er auf 20mA/LED gegangen ist. Wobei 5-8mA voll ausreichend sind.

[Marsupilami]

Ich tippe auch darauf, dass mehr als 9 LEDs in einem 24cm langen Wagen etwas übertrieben wären

[günni]

Moin,

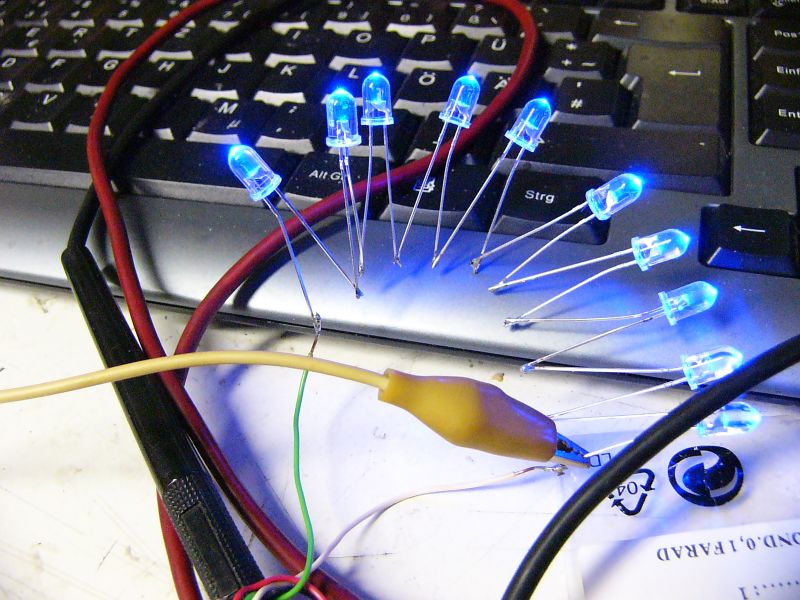

ich habe gerade eine Schaltung im Dauertest. 10 LED in Reihe, Versorgungsspannung 5V für alle. Gesamt-Stromaufnahme ca. 96mA für alle LED. Die Schaltung ist variabel, 3-10 LED's in Reihe. (Bei 2V 51mA)

[HahNullMuehr]

Hallo zusammen,

@ marsupilami:
der alte Blechwagen "TEE, 1. Klasse, 24 cm" hat 8 Abteile.

• 8 für die Abteile
  2 für die Abtritte
  2 für den Ein-/Ausstiegsbereich und vielleicht noch
  6 für den Korridor macht
  18 Stück LED.

Wenn schon, denn schon.

(shift Ironimode to standby)

Gruß

[günni]

Moin Michael,
man kann es auch übertreiben.

(Edit: Ironie übersehen, ich muß die Brille putzen)

[HahNullMuehr]

Weiß ich, Günni,

deswegen hab ich ja auch die Leselämpchen an den Sitzen weggelassen
(8 Abteile x 6 Sitze = 48 weitere LEDs).

Gruß

[günni]

Moin Michael,
bald bekomme ich wieder einen Kaffee von Dir.
(Du bist schlimmer als ich)

[HahNullMuehr]

Is gebongt, GüNNi, ich schick Dir den Kaffee.
Du brauchst Ihn dann nur noch zu mahlen...

Gruß

[günni]

Is gebongt, GüNNi, ich schick Dir den Kaffee.
Du brauchst Ihn dann nur noch zu mahlen...

Gruß

Moin,
nö nö, den trinken wir zusammen.

[oligluck]

Moin,
zur Ursprungsfrage:
wenn analog gefahren wird, dann ist sicher eine Parallelschaltung besser. Die Waggons leuchten damit zwar noch nicht im Stand, aber wenigstens ab einer Mindestgeschwindigkeit.

Zur Frage der Anzahl an LEDs:
Leute, die Zeiten der Sofitte ist vorbei, LEDs kosten fast nichts, also was spricht dagegen, dass jedes Abteil eine Beleuchtung bekommt?
Allerdings lasse ich gerne den Gang außenvor, der bekommt durch die Abteilfenster Licht (außer, die Preiserleins machen den Vorhang zu )

Bei einer Schaltung 5S2P (und digital, latürnich) wird nicht mal ein LM317 in TO92 warm

Auf Günnis Lösung, gerade zur Einbindung von GoldCaps, bin ich nach wie vor gespannt.

LG Oliver

[günni]

Moin,

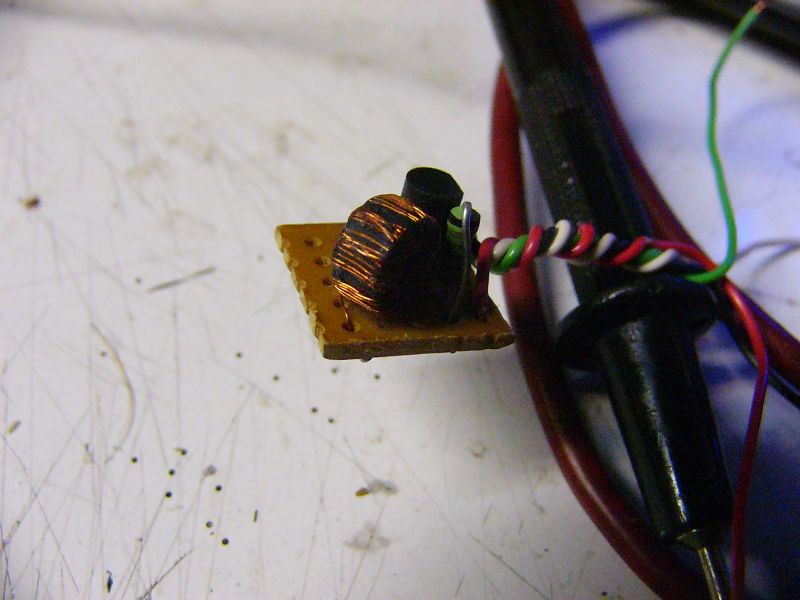

die Schaltung funktioniert seit einigen Stunden einwandfrei. Das Schaltbild wird es bald hier geben. Aber macht Euch auf das Wickeln eines kleinen Trafos gefasst. Zeitaufwand für den Trafo etwa 10 Minuten.
Diese Schaltung funktioniert schon bei 1,2V, sie wurde nicht von mir entwickelt und war gedacht, 1 weiße LED mit 1,2V zu betreiben. So wie ich diese Schaltung betreibe, sind mindestens 2 weiße LED in Reihe erforderlich.

[HaNull]

(8 Abteile x 6 Sitze = 48 weitere LEDs)

Da erkennt man den Blech-Bahner ...
... die DB hat 10 oder 12 Abteile pro Wagen.
Für einen neumodischen Plastikwagen Zweiter Klasse braucht man 72 LEDs für die Leselampen ...

Wieviele Mobiltelefone muss man zerlegen, um 60 LEDs zu erbeuten?

[David]

Also,

Ich habe, wie ihr alle schon erkannt habt, Blechwagen.
Ich habe einfach die billigsten LEDs bekommen, die es bei Conrad gibt: gelb, 3 bzw. 5 mm, 2.1 Volt und 20 mA. Pro Abteil eine. Die Türräume und Gänge habe ich nicht einzeln beleuchtet.

Ich habe die Stromstärke nicht gemessen, sondern nur schnell im Kopf errechnet. Trotzdem macht das für einen Zug mit 6 Wagen fast 1 A, und das ist zu viel.

[Marsupilami]

Naja, die preiswerten LEDs haben meist auch nur eine vergleichsweise geringe Leuchtkraft, da hättest Du vielleicht ein paar Cent mehr investieren sollen - oder besser noch: bei einem spezialisierten LED-Höker im Netz einkaufen, anstatt bei der Elektronikapotheke Conrad

Ich habe vor einiger Zeit einen Posten SMD Top-LEDs günstig abgestaubt:

http://catalog.osram-os.com/catalogue/c ... owBookmark

Die finde ich für die MoBa sehr gut - schön klein, aber noch handhabbar, relativ hell und vor allen Dingen haben sie einen sehr breiten Abstrahlwinkel (120°). Ich betreibe sie meist mit weniger als 10mA Strom.

[jogi]

Hallo , Jogi hier


Da habe ich mal einen selbstbau beschrieben , bestens geeignet für analog

http://stummi.foren-city.de/topic,48933 ... htung.html

[günni]

Moin,

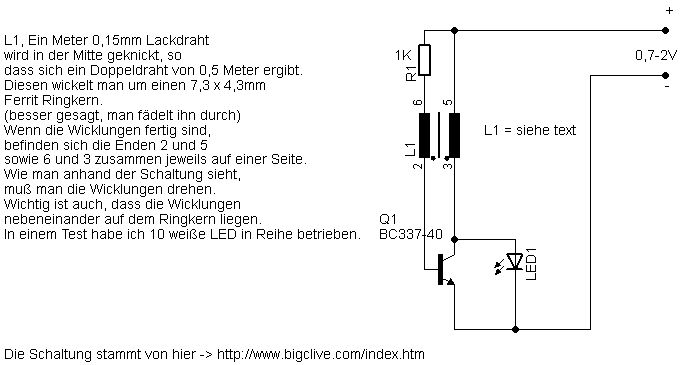

hier ist die versprochene Schaltung. In der Schaltung ist als Betriebsspannung 0,7 - 2 Volt angegeben. Ich habe sie mit 5 Volt betrieben. Achtung, es sind dann mindestens 2 LED's erforderlich. Die Spannung von 5 Volt darf nicht überschritten werden.
Zur Versorgung kann diese Schaltung verwendet werden. Jedoch entfallen dann die Widerstände R2 + R3, die LED's D2 + D3 und R1 wird in 120 Ohm 2W geändert.

[günni]

Moin,
wartet mit dem Nachbau noch ein wenig. Mir ist Gestern, beim Einschlafen, noch eine Idee gekommen. Ich kaufe nun erst mal das erforderliche Material. Ziel ist, dass das Wickeln des Trafos weg fällt.
