Led's für Modellbahnbeleuchtung
Led's für Modellbahnbeleuchtung
Hallo,
ich baue gerade meine Modellbahn aus und möchte die Anlage natürlich auch beleuchten.
Dies will ich mit LED's machen, da diese einfach stromsparender sind und nicht so heiß werden.
Kann mir vielleicht jemand LED's empfehlen die ich verwenden kann??(ich habe mehrere Trafos und möchte einen für Beleuchtung verwenden). Mein Trafo hat 14V und 1A was sind dann für LED's zu verwenden wenn ich um die 100 stück verbauen will. Und was für LED's werden im MiWuLa verwendet??
Gruß
Christian
ich baue gerade meine Modellbahn aus und möchte die Anlage natürlich auch beleuchten.
Dies will ich mit LED's machen, da diese einfach stromsparender sind und nicht so heiß werden.
Kann mir vielleicht jemand LED's empfehlen die ich verwenden kann??(ich habe mehrere Trafos und möchte einen für Beleuchtung verwenden). Mein Trafo hat 14V und 1A was sind dann für LED's zu verwenden wenn ich um die 100 stück verbauen will. Und was für LED's werden im MiWuLa verwendet??
Gruß
Christian
Re: Led's für Modellbahnbeleuchtung
Moin,
Grundsätzliches zur LED. Der Strom, der durch die LED fließt, wird vom Vorwiderstand bestimmt.
Eine LED benötigt Gleichspannung, ein Trafo liefert Wechselspannung. Also muss nach dem Trafo ein Gleichrichter folgen, oder ein entsprechendes Netzteil verwendet werden.
Grundsätzliches zur LED. Der Strom, der durch die LED fließt, wird vom Vorwiderstand bestimmt.
Eine LED benötigt Gleichspannung, ein Trafo liefert Wechselspannung. Also muss nach dem Trafo ein Gleichrichter folgen, oder ein entsprechendes Netzteil verwendet werden.
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
- HahNullMuehr
- Forumane
- Beiträge: 6637
- Registriert: Dienstag 20. Januar 2009, 14:28
- Wohnort: Rösrath, Δ 435 km
- Kontaktdaten:
Re: Led's für Modellbahnbeleuchtung
Moin Christian,
es gibt so ungeheuer viele Bauformen und auch Farb-Varianten, dass man das nicht pauschal beantworten kann.
Ich sag mal:
Für ein Wohnhaus, eine Gaststube, eine alte Laterne: WARM-weiße LED. Das sieht eher nach Glühlampen-Licht aus.
Für Bahnsteige, Straßenlaternen, Industriegebäude, Büros: KALT-weiße (auch HART-weiß genannt). Das entspricht eher dem Ton einer Leuchtstofflampe.
Dann muss gerechnet und etwas probiert werden.
Nehmen wir mal an, eine einzelne LED im gewählten Farbton kann 4 Volt vertragen und nimmt max. 18 mA auf. Bei einer Spannung von 14 V = wäre dann ein Vorwiderstand von 560 Ω nötig. Testaufbau: Ergebnis (subjektiv betrachtet) wird als viel zu hell empfunden. Also versuchen wir den Strom auf 10 mA zu begrenzen und bauen einen 1kΩ-Widerstand ein. Gut so? Zu dunkel? usw.
So sammelt man schnell Erfahrung und baut dann später die LEDs und die passenden Vorwiderstände direkt nach "Gefühl" richtig zusammen.
Wie GüNNi schon sagte: Gleichstrom für die LEDs, dann leben sie länger.
Gruß
es gibt so ungeheuer viele Bauformen und auch Farb-Varianten, dass man das nicht pauschal beantworten kann.
Ich sag mal:
Für ein Wohnhaus, eine Gaststube, eine alte Laterne: WARM-weiße LED. Das sieht eher nach Glühlampen-Licht aus.
Für Bahnsteige, Straßenlaternen, Industriegebäude, Büros: KALT-weiße (auch HART-weiß genannt). Das entspricht eher dem Ton einer Leuchtstofflampe.
Dann muss gerechnet und etwas probiert werden.
Nehmen wir mal an, eine einzelne LED im gewählten Farbton kann 4 Volt vertragen und nimmt max. 18 mA auf. Bei einer Spannung von 14 V = wäre dann ein Vorwiderstand von 560 Ω nötig. Testaufbau: Ergebnis (subjektiv betrachtet) wird als viel zu hell empfunden. Also versuchen wir den Strom auf 10 mA zu begrenzen und bauen einen 1kΩ-Widerstand ein. Gut so? Zu dunkel? usw.
So sammelt man schnell Erfahrung und baut dann später die LEDs und die passenden Vorwiderstände direkt nach "Gefühl" richtig zusammen.
Wie GüNNi schon sagte: Gleichstrom für die LEDs, dann leben sie länger.
Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.
- HaNull
- Forumane
- Beiträge: 4381
- Registriert: Freitag 2. Februar 2007, 01:47
- Wohnort: Rhein-Sieg-Kreis
Re: Led's für Modellbahnbeleuchtung
Moin!
Wenn es nach Glühlampe aussehen soll, dann nehme ich "Sunny White" oder "Golden White". Die warmweißen LEDs sehen neben Glühlampen ziemlich kalt aus.HahNullMuehr hat geschrieben:Für ein Wohnhaus, eine Gaststube, eine alte Laterne: WARM-weiße LED. Das sieht eher nach Glühlampen-Licht aus.
████████ Gruß aus NRW
████████ Thomas
████████ Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach
████████ Thomas
████████ Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach
Re: Led's für Modellbahnbeleuchtung
Moin,
man kann sich auch einen LED-Tester bauen. Damit kann man die gewünschte Helligkeit einstellen und dann den erforderlichen Strom ablesen.
man kann sich auch einen LED-Tester bauen. Damit kann man die gewünschte Helligkeit einstellen und dann den erforderlichen Strom ablesen.
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Re: Led's für Modellbahnbeleuchtung
Moin,
erstmal danke.
Ich habe jetzt noch eine frage, verstehe ich das richtig, nehmen wir an, ich hab an meiner Anlage 50 LED die jeweils 2V Spannung haben und 30mA. Brauche ich dann mindestens ein Netzteil mit 100V und 1,5A? Und dann natürlich noch Widerstände vor die LED?
Danke
Gruß
Christian
erstmal danke.
Ich habe jetzt noch eine frage, verstehe ich das richtig, nehmen wir an, ich hab an meiner Anlage 50 LED die jeweils 2V Spannung haben und 30mA. Brauche ich dann mindestens ein Netzteil mit 100V und 1,5A? Und dann natürlich noch Widerstände vor die LED?
Danke
Gruß
Christian
- HaNull
- Forumane
- Beiträge: 4381
- Registriert: Freitag 2. Februar 2007, 01:47
- Wohnort: Rhein-Sieg-Kreis
Re: Led's für Modellbahnbeleuchtung
Nö.Bahncris hat geschrieben:Brauche ich dann mindestens ein Netzteil mit 100V und 1,5A?
Bei 100 V reichen 0,03 A aus (Serienschaltung aller LEDs, es wird nur 1 Widerstand benötigt). Bei 2,5 V sind es 1,5 A (Parallelschaltung aller LEDs, es werden 100 Widerstände benötigt).
Nehmen wir mal 12 Volt: Du kannst dann fünf LED mit einem Widerstand in Reihe schalten und kommst dann auf 0,03 A. Bei 100 LEDs sind es dann 0,6 A (es werden 20 Widerstände benötigt).
Du kannst auch drei LED in Serie mit einem größeren Widerstand nehmen. Oder zwei oder eine. Das ist auch gemischt möglich.
Jede LED-Kette (1 bis 5 LEDs) kommt auf 0,03 A.
████████ Gruß aus NRW
████████ Thomas
████████ Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach
████████ Thomas
████████ Multi-MISTler: 1. Siegburg (RSK) - 2. Köln rrh. - 3. Rheinbreitbach
Re: Led's für Modellbahnbeleuchtung
Moin,
wie kommst Du auf 30mA?
wie kommst Du auf 30mA?
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
- meckisteam
- Forumane
- Beiträge: 1140
- Registriert: Montag 6. Juni 2005, 19:55
- Wohnort: Köln
- Kontaktdaten:
Re: Led's für Modellbahnbeleuchtung
Ich schalte grundsätzlich NIE mehrere LED in Reihe. Klar, das spart Strom und Vorwiderstände. Aber ...
Wenn nur eine einzige ausfällt sind alle LED dieser Reihe dunkel. Das fällt im Betrieb deutlich mehr auf als wenn nur eine einzelne LED dunkel bleibt. Und je nachdem wie die verkabelt sind ist es mit einigem Aufwand verbunden den Schuldigen zu finden.
Ganz nebenbei lassen sich diverse LED mit weit geringeren Strömen betreiben. Teilweise unter 5mA. Zum einen sind die LED bei Nennstrom oft viel zu hell. Zum anderen nimmt die Helligkeit bei sinkendem Strom gar nicht so sehr stark ab. Rote SMD-LED in Pkw-Rückleuchten betreibe ich teilweise mit 2mA.
Wenn nur eine einzige ausfällt sind alle LED dieser Reihe dunkel. Das fällt im Betrieb deutlich mehr auf als wenn nur eine einzelne LED dunkel bleibt. Und je nachdem wie die verkabelt sind ist es mit einigem Aufwand verbunden den Schuldigen zu finden.
Ganz nebenbei lassen sich diverse LED mit weit geringeren Strömen betreiben. Teilweise unter 5mA. Zum einen sind die LED bei Nennstrom oft viel zu hell. Zum anderen nimmt die Helligkeit bei sinkendem Strom gar nicht so sehr stark ab. Rote SMD-LED in Pkw-Rückleuchten betreibe ich teilweise mit 2mA.
Vieles rund um Meckisteam und Köln : http://meckiweb.blogspot.com/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
Mein Hobby-Blog : https://schiffsmodell.blogspot.de/
-
- Forumane
- Beiträge: 835
- Registriert: Freitag 30. März 2007, 22:37
- Wohnort: München
Re: Led's für Modellbahnbeleuchtung
Hallo Christian,
vergiß den Trafo! Ich nehme mittlerweile LED-Stripes von der Rolle. Die betreibt man mit 12V und sie kann alle 3 LED geschnitten werden. So ein 3er-Stripe reicht für ein normales Haus völlig aus und mit einem Steckernetzteil 12V 1A kann man gut 80 solche 3er-Gruppen betreiben. Vorwiderstände sind da schon pro Gruppe mit drauf, da braucht man sich keinen Kopf machen. Für grössere Gebäude nimmt man dann entsprechend 6er oder noch längere Stücke.
Ich setze die Stripes auch in Reisezugwagen ein und betreibe sie dort mit 9V, das reicht von der Helligkeit dicke.
Für alle anderen Beleuchtungen in Loks oder Straßenlampen muss man einzelne LEDs nehmen und da muss dann ein Vorwiderstand vorgeschaltet werden. Da ist dann etwas elektronische Erfahrung angesagt.
Aber man kann Glühlampen komplett von der Anlage verbannen.
Gut gehen auch die Lampenbausätze von Conrad. Die werden ohne Leuchtmittel geliefert und es bietet sich an, da LED's einzubauen. Das geht gut mit Kupferlackdraht. Die LED klebt man mit UHU in den Schirm ein.

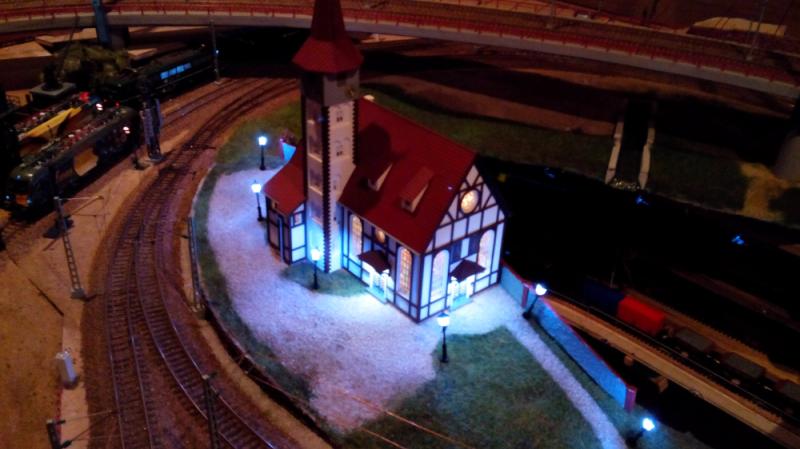

Im Bild ist die Kirche mit einer 9er Stripe beleuchtet und die Parklampen sind die erwähnten Conrad-Bausätze mit LED. Die Lichtfarbe kann man da auch nach seinem Gusto wählen. Von kalt bis warm ist da alles drin.
Löterfahrung und gute Augen sind da wichtig.
Hier noch der Link von ELV: http://www.elv.de/5-m-led-streifen-ip44-warmweiss.html
es gibt die Dinger natürlich auch von anderen Quellen.
Gruß
Wolfgang Z.
vergiß den Trafo! Ich nehme mittlerweile LED-Stripes von der Rolle. Die betreibt man mit 12V und sie kann alle 3 LED geschnitten werden. So ein 3er-Stripe reicht für ein normales Haus völlig aus und mit einem Steckernetzteil 12V 1A kann man gut 80 solche 3er-Gruppen betreiben. Vorwiderstände sind da schon pro Gruppe mit drauf, da braucht man sich keinen Kopf machen. Für grössere Gebäude nimmt man dann entsprechend 6er oder noch längere Stücke.
Ich setze die Stripes auch in Reisezugwagen ein und betreibe sie dort mit 9V, das reicht von der Helligkeit dicke.
Für alle anderen Beleuchtungen in Loks oder Straßenlampen muss man einzelne LEDs nehmen und da muss dann ein Vorwiderstand vorgeschaltet werden. Da ist dann etwas elektronische Erfahrung angesagt.
Aber man kann Glühlampen komplett von der Anlage verbannen.
Gut gehen auch die Lampenbausätze von Conrad. Die werden ohne Leuchtmittel geliefert und es bietet sich an, da LED's einzubauen. Das geht gut mit Kupferlackdraht. Die LED klebt man mit UHU in den Schirm ein.
Im Bild ist die Kirche mit einer 9er Stripe beleuchtet und die Parklampen sind die erwähnten Conrad-Bausätze mit LED. Die Lichtfarbe kann man da auch nach seinem Gusto wählen. Von kalt bis warm ist da alles drin.
Löterfahrung und gute Augen sind da wichtig.
Hier noch der Link von ELV: http://www.elv.de/5-m-led-streifen-ip44-warmweiss.html
es gibt die Dinger natürlich auch von anderen Quellen.
Gruß
Wolfgang Z.
