Suche Hilfe bei Signalen für meine Anlage

[tom021101]

Hallo,
Ich habe eine Digitale Wechselstrom Modelleisenbahn .Dieses Jahr wollte ich Signale auf die Anlage bauen.Ich habe aber keine Ahnung von den Signalen und brauche dringend Hilfe!!!!!
Bin 11 und mein Vater hilft mir, kennt sich da aber auch nicht aus.
Vielen Dank im Voraus.


.Hier ist der Gleisplan zu meiner Anlage:

Der Gleisplan meiner Anlage

[MV-I-P]

Hallo Tom,

du musst deine Frage ein bisschen präziser stellen, sonst kann man dir schwer helfen.
Willst du wissen welche Signale an den eingezeichneten Stellen am sinnvollsten wären?
Oder wie man diese anschließt? Dann müssten wir wissen welche Signal du nehmen möchtest.
Also überlege noch mal genau, was du wissen möchtest!

Gruß

Matthias

[Stephan D.]

Hallo Tom!

Ich kann Matthias nur beipflichten. Dein Beitrag lässt leider nicht erkennen was Du eigentlich wissen möchtest. Darum solltest Du Dir Deine Frage(n) zuerst überlegen und dann hier stellen. Hilfe kommt dann fast von alleine.

Gruß
Stephan

[tom021101]

Hallo,
vielen Dank für die Antworten.
Also die Markierten Stellen rot/grün sind die Weichen Stellungen ,und die Zahlen bedeuten welche Weiche das ist. .Die gelben Zahlen stehen für die Endkuplugsgleise .
Ich wollte gerne wissen wo ich welche Signale bauen kann damit es möglichts realistisch ist.
Vielen Dank
Tom


----------------------------------
Admin - Kommentar: Beitrag verschoben

[HahNullMuehr]

Moin, Tom,

Du hast jetzt versucht, Antwort auf die Antworten zu geben, aber dafür solltest Du bitte nicht "NEUES THEMA" anclicken, sondern den Button "ANTWORTEN". Soviel dazu.

Dein Plan wäre im Querformat etwas leichter zu lesen. Was hat es mit den beiden Gleisen mit den grauen Pfeilen auf sich? Enden die an der Weiche 7 oder geht es da in den Untergrund?

Welches Thema hat den die Anlage? Ich nehme mal an, der Bereich mit den Entkupplungs-Gleisen soll eine Art Bahnhof (Rangier-Bhf?) darstellen.

Grundsätzlich gehört in einen Bahnhof ans Ende jeden Gleises ein Signal, das die Ausfahrt regelt, so dass sich die Züge nicht in die Quere kommen können. Für Rangierfahrten gibt es Gleissperrsignale, für Zugfahrten gibt es Hauptsignale. Und an der Einfahrt von Bahnhöfen stehen auch mal Einfahrtsignale (Hauptsignale).

Auf freier Strecke werden Blocksignale aufgestellt, die verhindern, dass es zu Auffahrunfällen kommt. Aber wenn man das auf dem (geschätzt) kleine Raum alles vorbildgetreu einsetzen will, wird es sicherlich zu viel.

Also, was stellt denn die Anlage dar? Und in welcher Epoche soll sie dargestellt werden? Denn in der Dampflokzeit sahen die Signale anders aus als im ICE-Zeitalter.

Gruß

EDIT: Eigenen Fullquote entfernt, da der Admin den zitierten Beitrag hierher verschoben hat.

[Stephan D.]

Hallo Tom!

Und als Ergänzung zu Michas Ausführungen möchte ich noch darauf hinweisen, daß für die genannte Vorbildtreue auch noch Vorsignale zu jedem Signal bzw. jeder Signalgruppe notwendig sind. Daneben gibt es auch noch weitere Signale wie z.B. Wartesignale (mit oder ohne Beleuchtung), H-Tafeln, Trapeztafeln, usw.

Gruß
Stephan

[tom021101]

Hi,
Vielen Dank für die Antworten.
Die Pfeile zeigen dort an in welcher Richtung der Zug fährt.Die Gleise gehen in den Tunnel rein wo es unterirdisch 2 ebene weitergeht und wieder hochkommt.
Meine Eisenbahnanlage spielt in der ICE Zeit.Die beiden Gleise in der Mitte der Anlage bei 3/4 ist ein Bahnhof .
sSoll ich mal ein paar Bilder von der Anlage machen??????
Würde das weiter helfen?????
Gruß Tom

[Datterich]

Würde das weiter helfen?????

Deine 'Fragezeichen-Taste' prellt. Normalerweise verstehen hier alle eine Frage bereits bei einem Fragezeichen nach dem Text als gestellte Frage.

Gute Fotos helfen bei derartigen Fragen auf jeden Fall weiter, denn niemand hier kennt Deine Anlage, und spezielle gezielte Antworten sind immer dann besonders brauchbar, wenn sie für den angefragten Einzelfall gegeben werden können.

Freundliche Grüße aus Darmstadt
Datterich

[Stephan D.]

.....
Meine Eisenbahnanlage spielt in der ICE Zeit.
.....

Hallo Tom!

Das ist eine, gelinde gesagt, etwas schwammige Aussage. Weist Du wie lange es schon ICE-Züge gibt? Den ersten ICE (den Versuchszug) gab es ab 1985, die ersten Serienzüge (die im normalen Verkehr eingesetzt wurden) ab 1989. Weiterhin gilt es zwischen DB (Deutsche Bundesbahn, bis zur Vereinigung mit der DR, bis 1994) und DB (AG) (Deutsche Bahn, nach der Vereinigung mit der DR, ab 1994) zu unterscheiden.
Was darf es denn nun sein?
Falls Du heute meinst, dann wären wohl am besten auch die aktuell verwendeten Signale an besten geeignet: KS-Signale. Diese gibt es z.B. bei Viessmann: >klick mich<

Gruß
Stephan

[tom021101]

Hallo,
Danke für die Hinweise.
Meine Anlage spielt in der Zeit von Heute.
Ich werde sobald ich Zeit finde (in den nächsten Tagen)die Fotos machen.
Schönen Sonntag
Gruß Tom

[MoBa27]

Hi,
Die Pfeile zeigen dort an in welcher Richtung der Zug fährt.

Hast du dann vor, dass die Züge immer im/gegen den Uhzeigersinn fahren? Wäre ja auch etwas eintönig, oder?

Willst du eigentlich deine Anlage digital oder analog fahren?

Aber mach erstmal Fotos, dann sehen wir weiter ^^

[tom021101]

Hallo,
Meine Anlage ist Digital.
Die Bilder kommen Bald!
Gruß Tom

[tom021101]

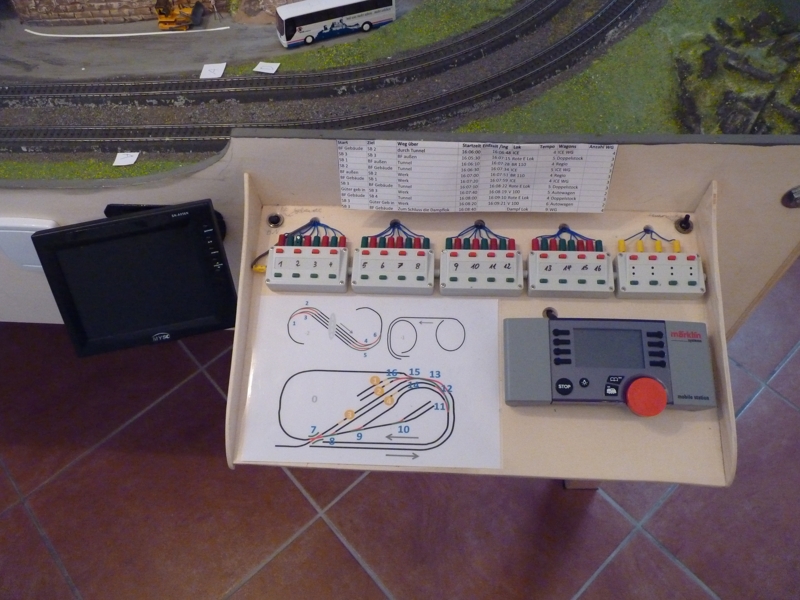

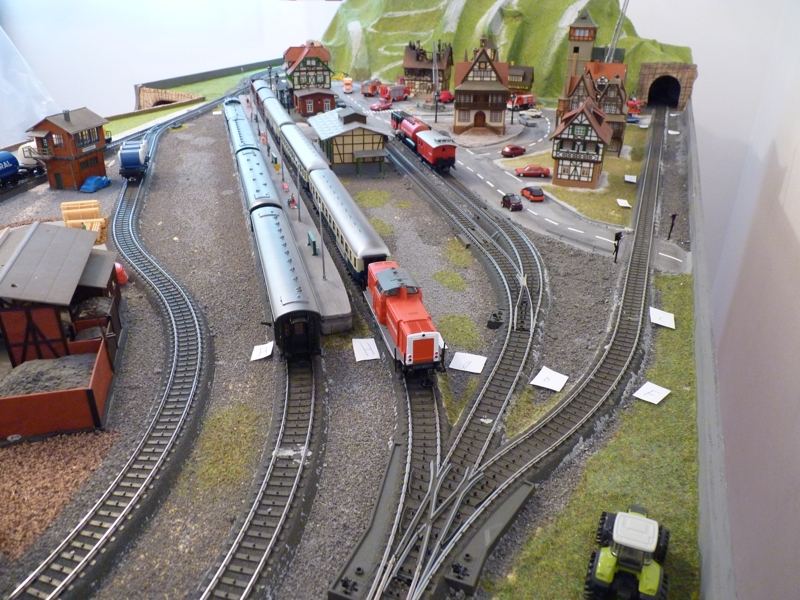

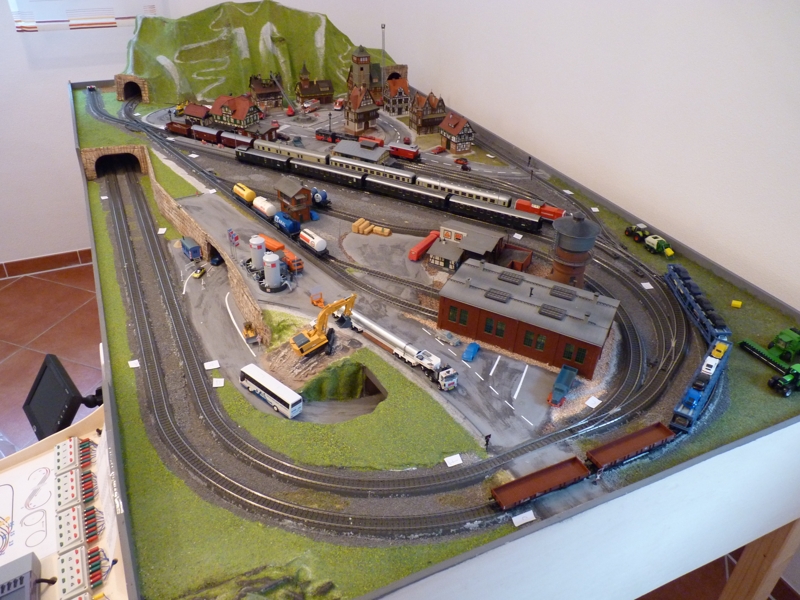

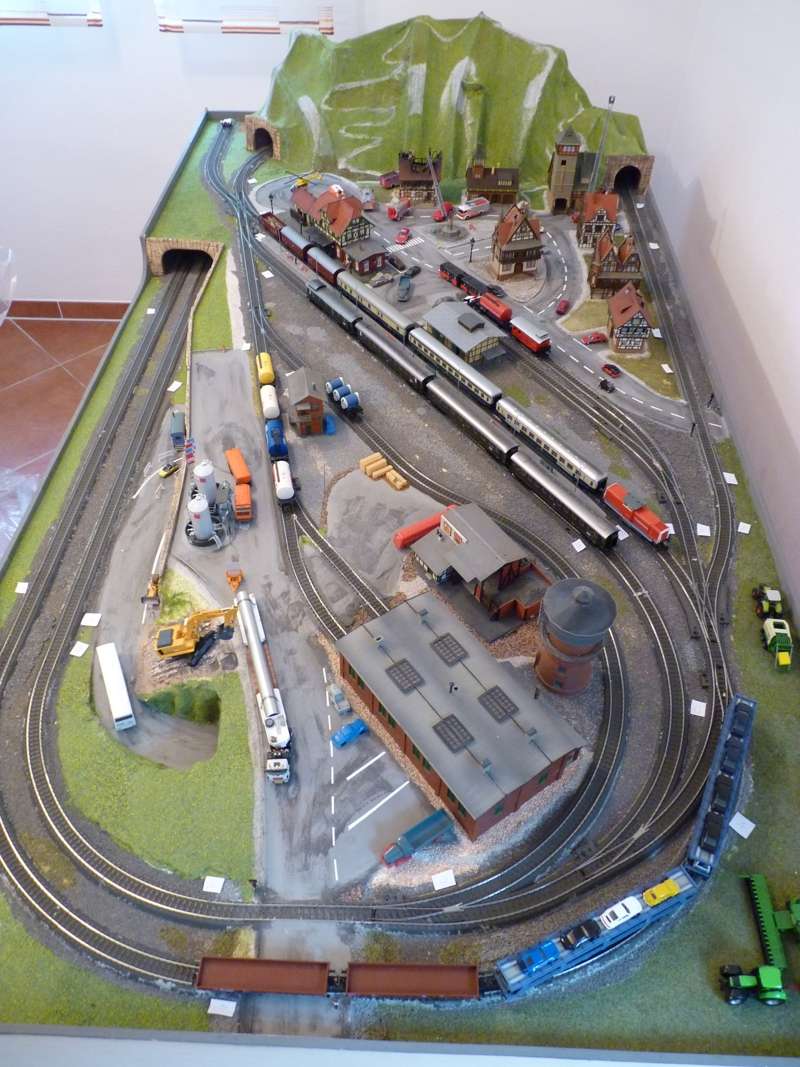

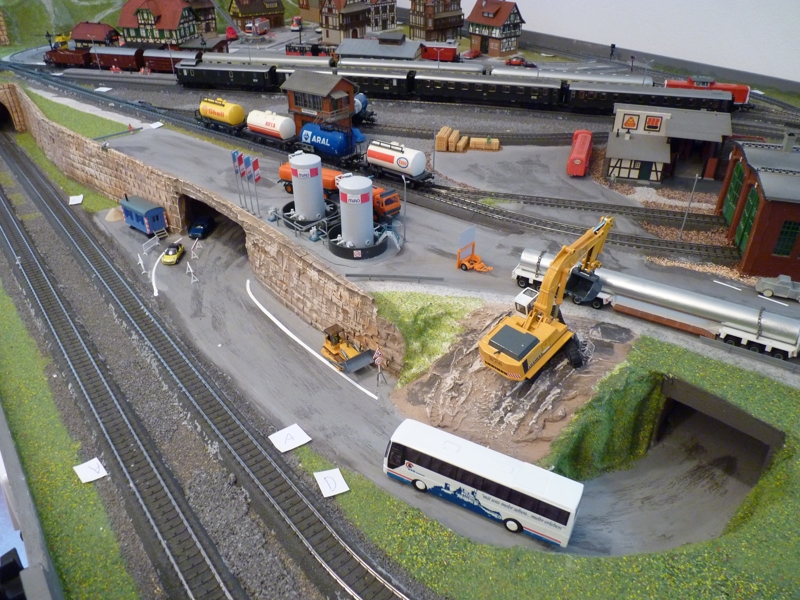

anbei die Anlagenbilder

[tom021101]

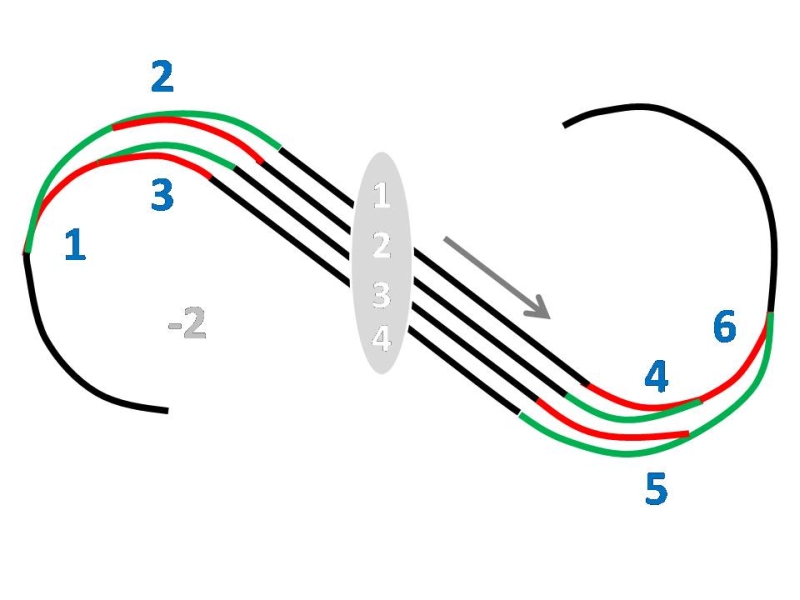

anbei noch der Gleisplan der Anlage über 3 Ebenen.

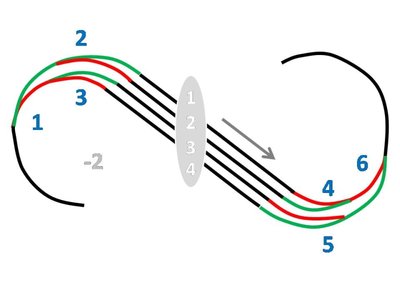

Ebene -2 ist der Schattenbahnhof mit 4 Gleisen

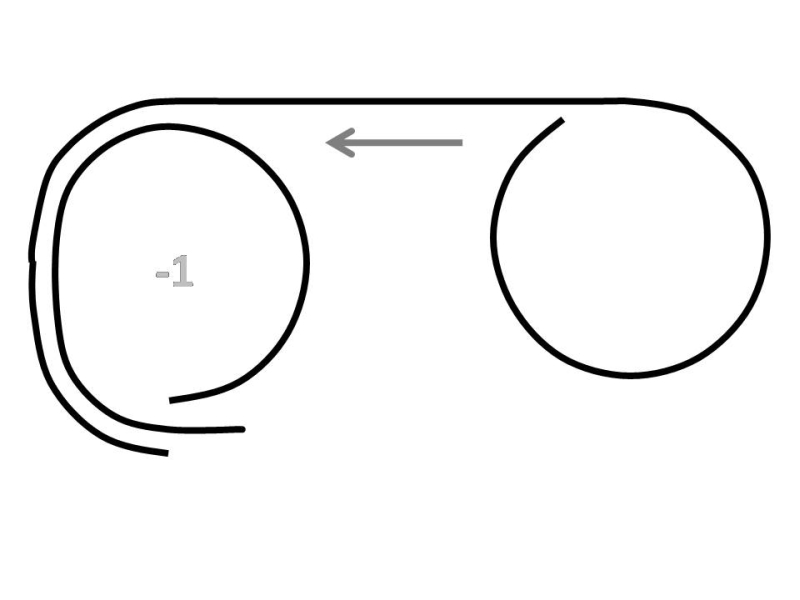

Ebene -1 ist nur zum "Strecke machen"

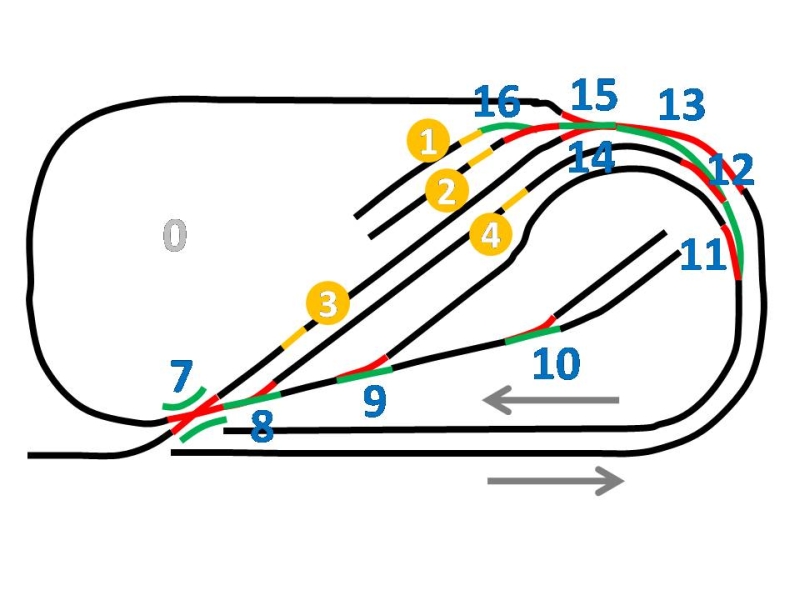

Ebene 0 ist die sichtbare und oberste Ebene

Insgesamt hat die Anlage 16 Weichen und 4 Entkupplungsgleise.

Die grauen Pfeile auf der Übersicht geben die Fahrtrichtung an.

[HahNullMuehr]

Moin, Tom,

mit den Bildern lässt sich doch was anfangen.

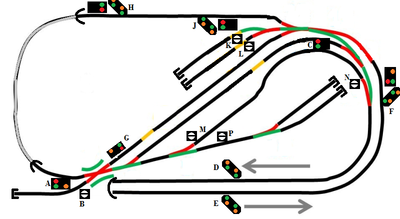

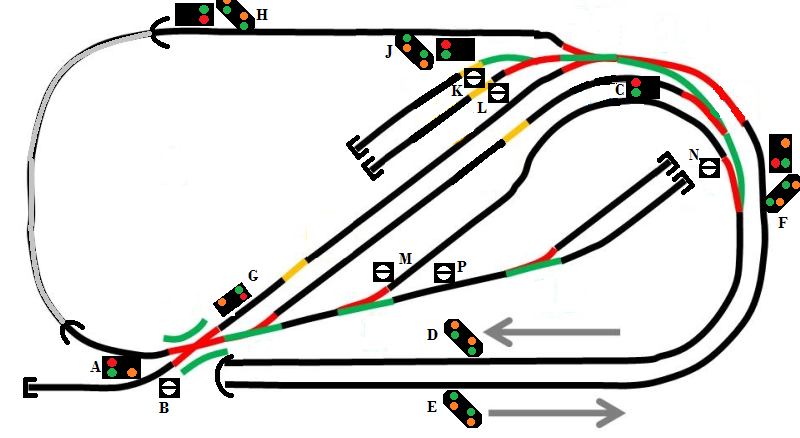

Ich habe mir erlaubt, Deine Skizze etwas zu bearbeiten, um die SIgnale mal einzuzeichnen.
(Schematisch habe ich jetzt immer Lichtsignale einfacher Ausführung eingezeichnet, natürlich sind auch entsprechende Formsignale an den Stellen möglich)

• A regelt die EInfahrt in den Bahnhof / den Bw-Zubringer.
  B sichert die DKW an der Bahnhofseinfahrt
  C sichert die Ausfahrt von Gleis 4
  D ist reine Show, das zugehörige Hauptsignal liegt im Tunnel
  E ist das Vorsignal zu F,
  F sichert die Einfahrt in den Bf, das Vorsignal gehört zu G oder H
  G Ausfahrtsignal an Gleis 3
  H Streckensignal vor dem Tunnel, das Vorsignal dabei ist wieder nur Show
  J Sichert die Durchfahrt durch die Weichenstraße, das Vorsignal, Okay, ist überflüssig.
  K, L, P sichern die Abstellgleise,
  M, N sichern das Zufahrtsgleis zum Bw.

Das wäre jetzt die Minimal-Ausstattung.
Anstelle einiger Sperrsignale könnten auch Warte-Tafeln gesetzt werden (K, L, P)

Gruß

[Stephan D.]

Hallo Micha!

C muß ein Signal sein welches "Langsamfahrt" anzeigen kann, da der Fahrweg doch über den abzweigenden Strang der Weiche führt.

Gruß
Stephan

[tom021101]

Hallo Leute,
vielen Dank für die antworten.Meint ihr das das an Signalen reicht ,denn dann würde ich sie entsprechen bestellen.
Danke für die Hilfe
Gruß Tom

[HahNullMuehr]

Tja, da kommt einiges zusammen:

6 Sperrsignale (oder 3 und 3 Wartetafeln)
3 Hauptsignale (3-begriffig), davon eines mit Vorsignal*
3 Hauptsignale (2-begriffig), davon zwei mit Vorsignal.

Der Vollständigkeit halber dürften an den jeweils anderen Enden von Gleis 3 und 4 auch noch Ausfahrtsignale stehen, wenn der Verkehr nicht von vornherein Ein-Richtungs-Verkehr auf den Bf-Gleisen festgelegt ist. Das wären dann noch

2 Hauptsignale (3-begriffig).

Ganz vorbildgetreu wären als Ausfahrt-Signale natürlich solche, die bei "Zughalt" (Hp0) auch noch "Rangierfahrt erlaubt" (Sh1) anzeigen können. Da wird der Ausgestaltungswut nur durch den Geldbeutel eine Grenze gesetzt.

Bei der Menge würde ich schon an Eigenbau denken, um das Budget zu entlasten.

Gruß


Micha
___________________

* @ Stephan D.: Das Gleis 4 (wo ich das Signal C einsetze) führt doch nur in die Hauptstrecke. Ein abzweigender Ast wäre von Gleis 3 in nördlicher Richtung zu berücksichtigen. Wenn dort als ein Ausfahrtsignal hinkommt, dann 3-begriffig. Einverstanden.

Gruß

[tom021101]

Hallo,
vielen Dank für die Antwort.Ich wollte fragen ob es für die Signale ,wenn man sie selbst baut, ob es eine Anleitung dafür gibt und welche Materieale man dafür braucht?
danke für Antworten
Gruß Tom

[HaNull]

Moin!

Wenn man die Signale als "Bausatz" erwirbt, dann bekommt man Material und Anleitung.
Gibt es z. B. von der Firma Viessmann - dort im Shop mal nach "bausatz signal" suchen.
