Zylindrische LEDs oder Lichtwellenleiter für Modellflughafen
Hallo liebe Modellbauer und MiWuLaner,
ich habe einen Modellflughafen im Maßstab 1:400. Als ich vor 6 Jahren klein angefangen habe, habe ich mich mit einer alten Weihnachtslichterkette zufrieden gegeben, die ich auseinander genommen und dann neu zusammengelötet habe. Nun möchte professioneller werden und die Rollwege beleuchten (Bodenbeleuchtung). Da stellt sich mir die Frage, sind LEDs zu hell und zu groß für meinen Maßstab? Alternativ bietet es sich an dünne Glasfaserkabel zu verwenden.
Welche Websites könnt ihr weiterempfehlen, die LEDs anbieten? Bisher erweckt folgende Seite einen guten Eindruck: https://www.leds-and-more.de/catalog/10 ... 20q4pmv1c6
Ich tendiere zwischen 1mm Lichtwellenleiter und 3mm Zylindrische LEDs/2mm Tower LEDs.
Außerdem würde mich interessieren, in welchem Abstand die LEDs in den Boden müssen? Ich finde dazu leider keine Ergebnisse im Internet. Vielleicht könnte ein MiWuLa Mitarbeiter mal auf dem Knuffingen Airport nachmessen gehen? Es geht mir hauptsächlich um die grünen Center Line LEDs, die blauen Taxiway Begrenzung LEDs und nebensächlich um die roten Holding Point LEDs.
Ich hoffe, dass es einen ähnlichen Beitrag in diesem Forum noch nicht gab (habe nichts zu diesem Thema gefunden) und würde mich sehr freuen, wenn mir weitergeholfen werden kann.
Liebe Grüße,
Fyn
P.S. Wer sich meinen kleinen Flughafen mal anschauen will, hier eine Verlinkung zur Facebook-Seite: https://www.facebook.com/MyMiniatureAir ... =bookmarks
ich habe einen Modellflughafen im Maßstab 1:400. Als ich vor 6 Jahren klein angefangen habe, habe ich mich mit einer alten Weihnachtslichterkette zufrieden gegeben, die ich auseinander genommen und dann neu zusammengelötet habe. Nun möchte professioneller werden und die Rollwege beleuchten (Bodenbeleuchtung). Da stellt sich mir die Frage, sind LEDs zu hell und zu groß für meinen Maßstab? Alternativ bietet es sich an dünne Glasfaserkabel zu verwenden.
Welche Websites könnt ihr weiterempfehlen, die LEDs anbieten? Bisher erweckt folgende Seite einen guten Eindruck: https://www.leds-and-more.de/catalog/10 ... 20q4pmv1c6
Ich tendiere zwischen 1mm Lichtwellenleiter und 3mm Zylindrische LEDs/2mm Tower LEDs.
Außerdem würde mich interessieren, in welchem Abstand die LEDs in den Boden müssen? Ich finde dazu leider keine Ergebnisse im Internet. Vielleicht könnte ein MiWuLa Mitarbeiter mal auf dem Knuffingen Airport nachmessen gehen? Es geht mir hauptsächlich um die grünen Center Line LEDs, die blauen Taxiway Begrenzung LEDs und nebensächlich um die roten Holding Point LEDs.
Ich hoffe, dass es einen ähnlichen Beitrag in diesem Forum noch nicht gab (habe nichts zu diesem Thema gefunden) und würde mich sehr freuen, wenn mir weitergeholfen werden kann.
Liebe Grüße,
Fyn
P.S. Wer sich meinen kleinen Flughafen mal anschauen will, hier eine Verlinkung zur Facebook-Seite: https://www.facebook.com/MyMiniatureAir ... =bookmarks
- Harry
- Forumane
- Beiträge: 2910
- Registriert: Dienstag 4. Februar 2003, 12:27
- Wohnort: Mache gern Urlaub an der NordOstsee
- Kontaktdaten:
Re: Zylindrische LEDs oder Lichtwellenleiter für Modellflugh
Hallo Fyn,

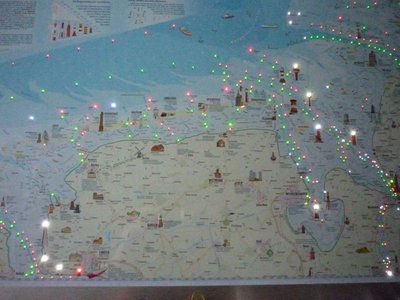

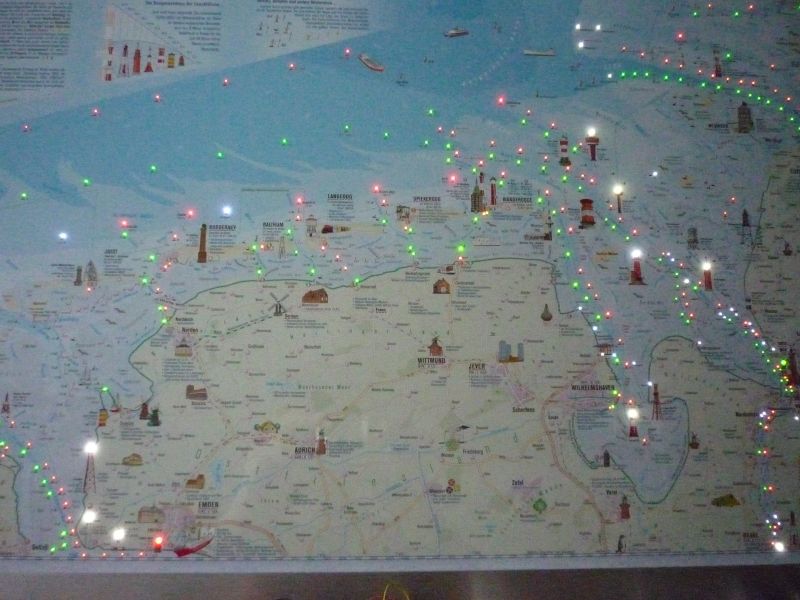

von mir nur meine Erfahrungen mit LED. Ich habe mal eine "Sehkarte" gebaut. Bohrungen durch, Lichtleiter eingeklebt, hinten bündig abgeschnitten und hinter jedem Lichtleiter eine LED. Ich vermute mal, man könnte auch gut mehrere Lichtleiter bündeln und mit nur einer LED speisen. Ging nur bei mir nicht, es fehlte am Platz hinter dem Bilderrahmen und fast alle LED haben ihre eigene Blink-Kennung.
Viele Grüße
Harry
von mir nur meine Erfahrungen mit LED. Ich habe mal eine "Sehkarte" gebaut. Bohrungen durch, Lichtleiter eingeklebt, hinten bündig abgeschnitten und hinter jedem Lichtleiter eine LED. Ich vermute mal, man könnte auch gut mehrere Lichtleiter bündeln und mit nur einer LED speisen. Ging nur bei mir nicht, es fehlte am Platz hinter dem Bilderrahmen und fast alle LED haben ihre eigene Blink-Kennung.
Viele Grüße
Harry
Re: Zylindrische LEDs oder Lichtwellenleiter für Modellflugh
Moin,
0,5mm - 1mm Lichtwellenleiter würde ich verwenden. Fiber-Shop
0,5mm - 1mm Lichtwellenleiter würde ich verwenden. Fiber-Shop
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
-
- Forumsgast
- Beiträge: 2
- Registriert: Samstag 21. Juli 2018, 15:34
- Wohnort: Angermünde
- Kontaktdaten:
Re: Zylindrische LEDs oder Lichtwellenleiter für Modellflugh
Vielen Dank für Eure schnelle Hilfe!
Nach vielem Grübeln und Googeln habe ich mich nun entschieden und beginne demnächst mit den Arbeiten. Es sollen 1mm Glasfaserkabel im Abstand von 375mm (rote Centerline) und 1125mm (blaue Edge) in den Boden gesetzt werden und dann je 25 Lichtleiter an ein 8mm/10mm LED angeschlossen werden. Außerdem will ich noch kleine Vorfeldscheinwerfer aus je 4 kleinen SMD LEDs bauen - das kann was werden!
Kennt jemand einen Anbieter, die 4er LED Plättchen verkauft? Ich habe bisher nur 6er entdeckt...
Genießt die Wärme!
Liebe Grüße,
Fyn
Nach vielem Grübeln und Googeln habe ich mich nun entschieden und beginne demnächst mit den Arbeiten. Es sollen 1mm Glasfaserkabel im Abstand von 375mm (rote Centerline) und 1125mm (blaue Edge) in den Boden gesetzt werden und dann je 25 Lichtleiter an ein 8mm/10mm LED angeschlossen werden. Außerdem will ich noch kleine Vorfeldscheinwerfer aus je 4 kleinen SMD LEDs bauen - das kann was werden!
Kennt jemand einen Anbieter, die 4er LED Plättchen verkauft? Ich habe bisher nur 6er entdeckt...
Genießt die Wärme!
Liebe Grüße,
Fyn
Re: Zylindrische LEDs oder Lichtwellenleiter für Modellflugh
Moin,

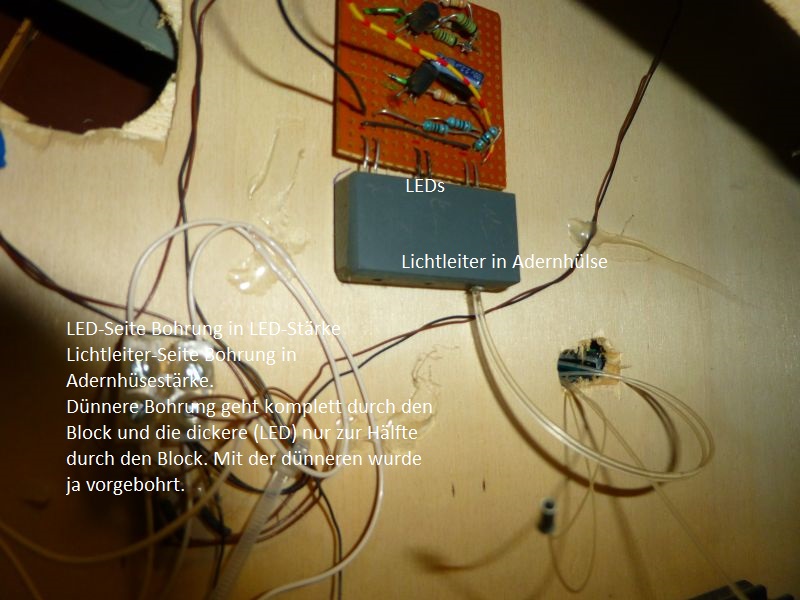

fasse z. B. 4 Kunststofffasern mittels einer Adernhülse zusammen, lasse mit einer LED die Zusammenfassung beleuchten... (Zusammenfassung kleben)
Ich hoffe, das Bild hilft Dir.
PS: In dem auf dem Bild gezeigten Block werden 3 verschiedene Lichteffekte auf die Platte geführt
fasse z. B. 4 Kunststofffasern mittels einer Adernhülse zusammen, lasse mit einer LED die Zusammenfassung beleuchten... (Zusammenfassung kleben)
Ich hoffe, das Bild hilft Dir.
PS: In dem auf dem Bild gezeigten Block werden 3 verschiedene Lichteffekte auf die Platte geführt
