Märklin Signal 7039

[bruno2000]

Hallo , ihr erfahrenen Eisenbahner

Wir haben in unserer entstehenden Anlage Signale wie o.g. eingebaut . Beim Anschließen kann man ja nichts falsch machen und mit den Isolierungen auch nicht aber:
die Bahn fährt nur bis an die Signale(sie lassen sich vom Pult aus schalten) und egal ob es auf rot oder grün steht , sie fährt nicht weiter.
Wir haben 2 Stromkreise , in 2. sind zwei Stück also vier Isolierungen ....bitte helft uns

Danke sagen Mama und Sohn

[HaNull]

Moin!

Für das Signal braucht man einen isolierten Abschnitt. Ein rotes Kabel des Signals wird im isolierten Abschnitt angeschlossen, ein anderes außerhalb.

Mögliche Fehlerquelle: der Fahrstrom muss ja irgendwie am Signal vorbeikommen.

Der Strom kommt von der Einspeisung bis zur ersten Isolierstelle. Die roten Kabel des Signals leiten ihn in den isolierten Signalabschnitt weiter.
Damit der Strom auch hinter die zweite Isolierstelle am Ende des Signalabschnitts ankommt, ist eine weitere Einspeisung erforderlich.

[bruno2000]

Danke , wir werden es versuchen und wenn es klappt - Happy , ansonsten melden wir uns wieder .
Gruss nach Hamburg

[Datterich]

Wenn ich es genau lese, fährt bereits im Signalabschnitt auch bei grün kein Zug. Das kommt vermutlich dadurch, dass der eine rote Draht der Signale den vermutlich nicht vorhandenen Fahrstrom im isolierten stromlosen mittleren Streckenabschnitt abgreift ...

• _ _ _ _ _ _ _ _ |´ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ |´
  =======|======|======================|======|==========

Im mittleren Bereich / Strecke zwischen den beiden Signalabschnitten (rote Linie) ist wahrscheinlich keine konstante Stromeinspeisung?! HaNull hat dies bereits vermutet und beschrieben.

Freundliche Grüße aus Darmstadt
Datterich
_________________
Hier trifft man manchmal Leute, die überhaupt keinen Zug vertragen ...

[bruno2000]

Danke für eure Antworten , aber wir kommen nicht weiter , ich hänge mal ne Datei an wie unsere Bahn ausschaut . Die Weichen und Signale funktionieren .
a) sobald der Zug an die Signale und die isolierten Abschnitte heranfährt bleibt er stehen- egal ob das Signal auf rot oder grün steht.
b) wenn ich die isolierten Stellen (Metallplättchen am roten Kabel) vom Gleis entferne - fährt natürlich alles , also ist ja Strom aus den Einspeisungen drauf .

WIR VERSTEHEN ES NICHT

[HahNullMuehr]

Moin zusammen,

ich muss noch mal nachfragen:
Wenn Ihr die Metallplättchen am roten Kabel (und natürlich die Papierisolierungen) entfernt, dann fährt alles?

Ich vermute mal, dass Ihr M-Gleise (Metall-Schotterbett und die vernickelten "Zungen" an den Enden) verwendet.
So, wie ihr das schildert, hört es sich an, als ob die Signale keinen Strom weiter leiten.

Vielleicht mal testen. Wenn das Signal "Fahrt" zeigt, muss eine Verbindung von der einen Metall-Lasche durch den Schaltkasten zur anderen Metall-Lasche bestehen. (Durchgangsprüfer dranhalten oder mit einer Taschenlampenbatterie und einem Glühbirnchen testen.) Wenn KEIN Durchgang angezeigt wird, können die Kontakte im Signalkasten verschmutzt/korrodiert sein.

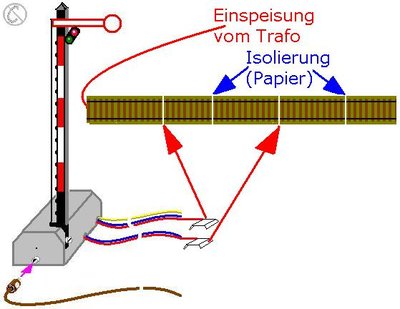

Ansonsten wird alles nach Schema (unten) angeschlossen.

Gruß
