Signal zusammenbauen

Beitrag von Martin D. » Dienstag 6. April 2010, 22:35

Hallo zusammen

Ich habe mir heute bei Conrad dieses Hauptausfahrtsignal bestellt.
Nun habe ich eine Frage zur Aufbauanleitung(pdf-Dokument).
D aist beschrieben in Welches "Loch" welche LED-Farbe muss.
Dabei ist mir aber aufgefallen, dass dort steht:
Conrad Anleitung hat geschrieben:gelbe Leuchtdiode(da weiß nicht möglich)
:?: :!:
Ich habe das Set(natürlich) noch nicht erhalten.
Hat irgentjemand hier dieses Set schon?
Was soll mir diese Aussage sagen?
Falls in dem set gelbe LED's für die "weißen Stellen" enthalten sind, wäre es doch vorbildgetreuer wenn ich noch weiße LED's dazukaufen würde um die gelben zu ersetzen.

Werde euch weiter auf dem Laufendem halten, sobald das Set angekommen ist.

Schöne Grüße Martin

PS:@LINT41 :wink: :jump:
Mein Bahnblog Letzter Eintrag vom 10.04.2014
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Signal zusammenbauen

Beitrag von günni » Dienstag 6. April 2010, 22:52

Moin,
halb so wild. Warte die Lieferung ab und dann schaue, ob Du eine passende weiße LED bekommen kannst. Ggf. nimm eine weiße SMD-LED. Ich habe die Bausätze in N zusammen gebaut, kein Problem. Problemlos war auch der Zusammenbau der Formsignale, allerdings musste da ein Loch mit einer Reibahle leicht erweitert werden.

Benutzeravatar
Martin D.
Forumane
Beiträge: 1047
Registriert: Freitag 10. Oktober 2008, 16:51
Wohnort: Schwentinental
Kontaktdaten:

Re: Signal zusammenbauen

Beitrag von Martin D. » Dienstag 6. April 2010, 23:23

Ich habe gerade das hier *Tritt mich* gefunden.

Das passt doch ganz git zum thema.

Martin
Mein Bahnblog Letzter Eintrag vom 10.04.2014
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Signal zusammenbauen

Beitrag von günni » Dienstag 6. April 2010, 23:39

Moin,
recht brauchbar. Ich habe die Seite erst mal gespeichert.

Benutzeravatar
HahNullMuehr
Forumane
Beiträge: 6637
Registriert: Dienstag 20. Januar 2009, 14:28
Wohnort: Rösrath, Δ 435 km
Kontaktdaten:

Re: Signal zusammenbauen

Beitrag von HahNullMuehr » Mittwoch 7. April 2010, 00:10

Auch Moin,

mir war doch so, als hätte ich neulich bei C* was bemerkenswertes in der Hand gehabt, und richtig, diese Austauschplatine kommt da einem Geständnis des Herstellers gleich.

Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.

Benutzeravatar
Martin D.
Forumane
Beiträge: 1047
Registriert: Freitag 10. Oktober 2008, 16:51
Wohnort: Schwentinental
Kontaktdaten:

Re: Signal zusammenbauen

Beitrag von Martin D. » Mittwoch 7. April 2010, 09:02

Hallo Micha

Ja, diese Austauschplatine kenne ich.
Bei dem von mir erwähnten Signal handelt es sich aber nicht um ein Viessmann-Signal(oder?).
Es staeht ja nicht dabei, dass es von Viessmann ist. :roll:

Martin

PS:Ich glaube 2 SMD's wären billiger als die Platine :roll:
Mein Bahnblog Letzter Eintrag vom 10.04.2014
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail

Benutzeravatar
HahNullMuehr
Forumane
Beiträge: 6637
Registriert: Dienstag 20. Januar 2009, 14:28
Wohnort: Rösrath, Δ 435 km
Kontaktdaten:

Re: Signal zusammenbauen

Beitrag von HahNullMuehr » Mittwoch 7. April 2010, 09:31

Hallo, Martin,

ich wollte Dir die Platine auch nicht empfehlen. Das war nur meine Antwort auf die Fehlfarben-Problematik.
Sicher kommen 2 LEDs billiger - wenn Du sie richtig einbauen kannst.
Ich fürchte, dann ändert sich aber der Wert des benötigten Vorwiderstandes.
Viel Glück dabei.

Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.

LINT41

Re: Signal zusammenbauen

Beitrag von LINT41 » Mittwoch 7. April 2010, 12:53

Meines Wissens nach sind die Bausätze vom großen C alles Vissmann-Bausätze.
Das große C hat bloß seinen Namen draufgeschrieben. 8) :jump: :jump: :jump:

Benutzeravatar
Martin D.
Forumane
Beiträge: 1047
Registriert: Freitag 10. Oktober 2008, 16:51
Wohnort: Schwentinental
Kontaktdaten:

Re: Signal zusammenbauen

Beitrag von Martin D. » Mittwoch 7. April 2010, 13:06

Da gibt es auch Viessmann Bausätze, bei diesen steht aber auch Viessmann drauf.

Martin
Mein Bahnblog Letzter Eintrag vom 10.04.2014
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail

LINT41

Re: Signal zusammenbauen

Beitrag von LINT41 » Mittwoch 7. April 2010, 13:09

Ja aber nur im Fachhandel. :wink:

@Martin: Bis nachher.

Benutzeravatar
Martin D.
Forumane
Beiträge: 1047
Registriert: Freitag 10. Oktober 2008, 16:51
Wohnort: Schwentinental
Kontaktdaten:

Re: Signal zusammenbauen

Beitrag von Martin D. » Montag 12. April 2010, 22:25

Hi

Das Signal ist heute angekommen.
Ich werde hier auch den Baubericht für das Signal einstellen.

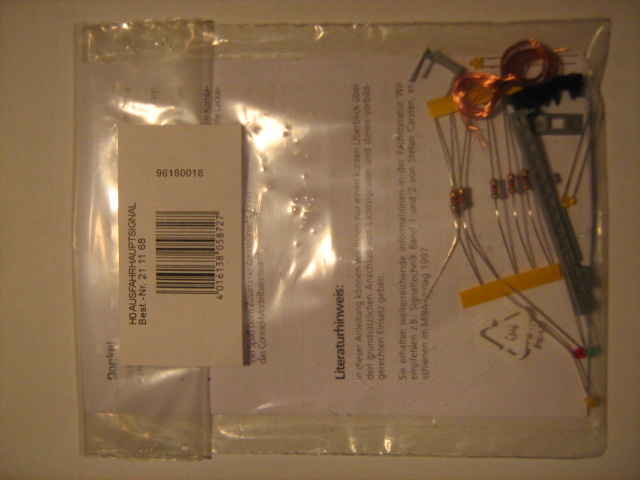

Originalverpackung
Dann habe ich die Teile erstmal alle ordentlich hingelegt um zu gucken ob alles da ist.

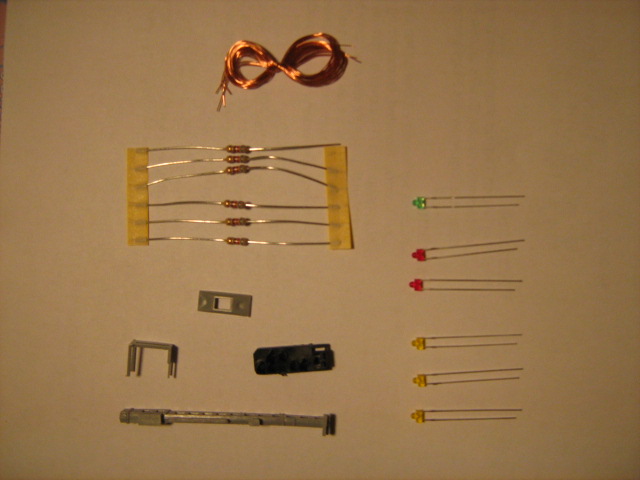

Signalteile sortiert
Jetzt erstmal eine Beschreibung:
In dem Set sind der dreiteilige Bausatz des Mastes und der Signalkopf enthalten, sie sind ausschließlich aus Plastik.
Es liegen 6 Widerstände mit einem wert von 520 MΩ bei, die für die sechs LED's vorgesehen sind.
Die sechs LED's sind 1,9 mm LED's in drei Farben, die sich wie folgt zusammensetzen:2xrot, 1xgrün und 3x gelb.
Zwei der gelben LED's müssten weiß sein, können aber angeblich nicht in weiß produziert werden. Ich werde die beiden falschen gelben wahrscheinlich gegen weiße tauschen :roll: .
Außerdem liegt dem Set Kupferlackdraht bei, den ich vermutlich noch irgentwie färben muss, wie übrigens auch den Mast.

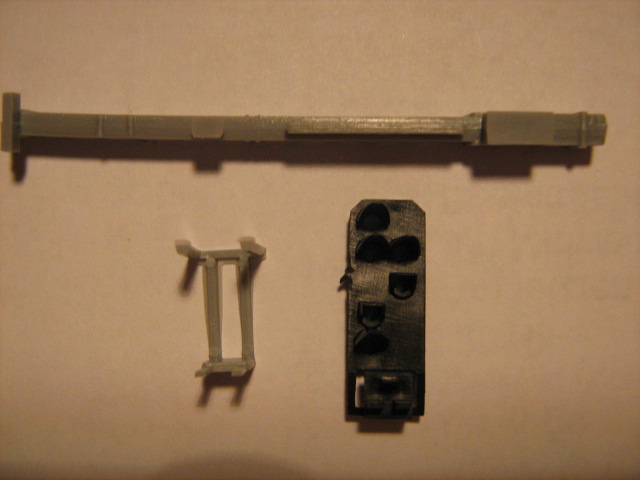

Details an Plastikteilen
Nun möchte ich nochmal die (nicht so tolle) Verarbeitung der Plastikteile beschreiben.
Dazu noch das Zitat aus der Beschreibung auf der Homepage:
Beschreibung
Passgenaue Kunststoffteile und Signalblenden mit polungssicherer Passung für die LEDs machen es auch für den weniger geübten Modellbahner einfach, Signale selbst zu bauen.
Naja.... :roll:
Der Signalkopf hat einen Gratrest an der linken Seite, den ich mit einem Cutter und einer Feile "bändigen" werde.
Noch schlimmer sieht es allerdings am Mastkorb aus. :shock:
Bei diesem erkennt man die Stangen, jedoch sind an ihnen, besonders hinten, hauchdünne Gratreste die nicht schön aussehen.
Auch haben die Enden der Stangen Gratreste.
Als wenn die gratreste nicht schon genug wären, habe ich auch festgestellt, dass der Mast leicht schief ist :bluecry: ; das werde ich wohl mit ein bisschen biegen unter dem Föhn hinbekommen.
Beschreibung
Passgenaue Kunststoffteile und Signalblenden mit polungssicherer Passung für die LEDs machen es auch für den weniger geübten Modellbahner einfach, Signale selbst zu bauen.
In der Bauanleitung(pdf) ist beschrieben, dass die polungssichere Passung für die LED's durch eine Wölbung der LED auf einer Seite garantiert ist, das kann ich nicht wirklich bestätigen. :roll:

Jetzt habe ich aber noch eine Frage:
In der Bauanleitung(pdf) ist beschrieben, dass man die LED's zuerst einkleben und dann löten soll.
das ist doch eigentlich nicht praxisgerecht, oder?
Wenn ich es so mache wie in der Anleitung würde ich doch beim Löten den Signalkopf, der ja aus Plastik ist, mit 80%iger Wahrscheinlichkeit zum schmelzen bringen, oder?

Schöne Grüße Martin
Mein Bahnblog Letzter Eintrag vom 10.04.2014
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail

LINT41

Re: Signal zusammenbauen

Beitrag von LINT41 » Dienstag 13. April 2010, 07:51

Moin,
ich würde die LEDs nicht vorher einkleben. Das steht nur deshalb in der Anleitung, damit man den Lackdrat ganz nah an die LED lötet. Ich denke da an deine Löthilfe zum Einspannen der LED.:wink:
Das geht besser, im algemeinen braucht man aber eine feine Spitze.

PS: Tor ist im Bau. :jump: :jump:

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Signal zusammenbauen

Beitrag von günni » Dienstag 13. April 2010, 08:01

Martin D. hat geschrieben: Es liegen 6 Widerstände mit einem wert von 520 bei, die für die sechs LED's vorgesehen sind.

Moin,
mit diesen 520 Mega Ohm Widerständen werden die LED's nicht leuchten.

Edit: Klammer fehlte
Zuletzt geändert von günni am Dienstag 13. April 2010, 08:08, insgesamt 1-mal geändert.

LINT41

Re: Signal zusammenbauen

Beitrag von LINT41 » Dienstag 13. April 2010, 08:05

Das glaube ich auch. 8)
Das müssten nur Ohm sein, keine Megaohm.
Ohm*1000*1000=Megaohm :wink:

Benutzeravatar
Martin D.
Forumane
Beiträge: 1047
Registriert: Freitag 10. Oktober 2008, 16:51
Wohnort: Schwentinental
Kontaktdaten:

Re: Signal zusammenbauen

Beitrag von Martin D. » Dienstag 13. April 2010, 19:19

Hi

Ich glaube ich habe den Fehler gefunden:

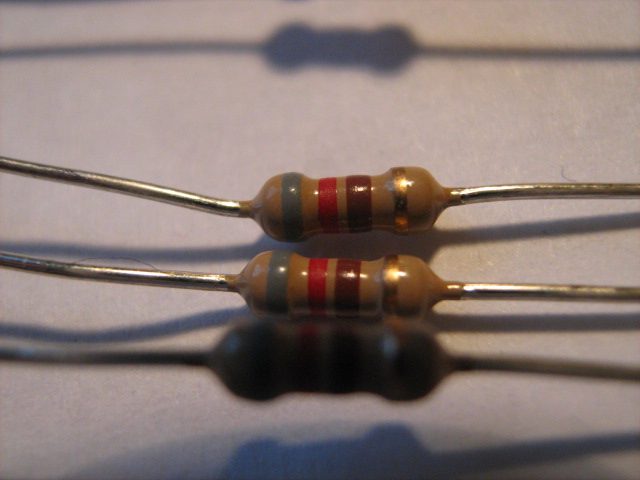

Ich habe den Widerstandswert mit dieser Seite berechnet.
Ich habe aber den Multiplikator falsch ausgelegt.
Ich hielt ihn für lila, viollet, er ist aber in wirklichkeit braun.
So habe ich jetzt einen Wert von 520Ω.

Das kann doch schon eher hinkommen, oder?

Martin
Mein Bahnblog Letzter Eintrag vom 10.04.2014
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail

Benutzeravatar
Martin D.
Forumane
Beiträge: 1047
Registriert: Freitag 10. Oktober 2008, 16:51
Wohnort: Schwentinental
Kontaktdaten:

Re: Signal zusammenbauen

Beitrag von Martin D. » Dienstag 13. April 2010, 19:49

Hallo nochmal

Ich möchte mit dem Signal die vier möglichen Stellungen einzeln schalten können.
Diese Stellungen sind:
Halt für Zugfahrt und Rangierfahrt(HP00)
Halt für Zugfahrt, Rangierfahrt erlaubt(HP0)
Freie Fahrt(HP1)
Langsamfahrt(HP2)


Ich dachte ich baue dieses mit einem achtpoligen Schalter, also jeweils vier zweipolige.
Nun müsste aber beim Drücken eines Tasters der andere wieder in die Grundstellung, also alles aus, zurückspringen.
Ich habe leider keine Ahnung nach was ich da suchen müsste :roll:


Was mir jetzt gerade erst aufgefallen ist, ist dass hier(pdf) zwei verschiedene Stellungen für HP0 angegeben sind.
Beim Hauptsignal heißt es in dieser Beschreibung, dass kein Zug HP0 überfahren darf.
Beim Hauptausfahrsignal heißt es allerdings, dass Rangierfahrten erlaubt sind :roll:

Martin

PS:Ich würde den Schalter gerne von Conrad beziehen, weßhalb ich für eine Artikelnummer oder zumindest die genaue Bezeichnung dankbar wäre :wink:
Mein Bahnblog Letzter Eintrag vom 10.04.2014
Modelleisenbahnclub Kiel e.V.
Avatar: 272 001-5 der northrail

Benutzeravatar
HahNullMuehr
Forumane
Beiträge: 6637
Registriert: Dienstag 20. Januar 2009, 14:28
Wohnort: Rösrath, Δ 435 km
Kontaktdaten:

Re: Signal zusammenbauen

Beitrag von HahNullMuehr » Dienstag 13. April 2010, 20:05

Hallo, Martin D.,

dein Bausatz stellt doch das dritte Signal auf der Bauanleitung dar, mit integriertem Sperrsignal (Sh1).Hier mal in bunt:

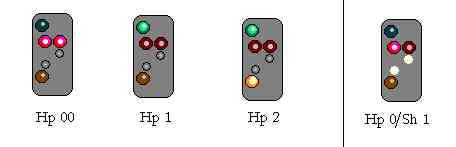

Signale 4b_j.jpg
Signale 4b_j.jpg (4.91 KiB) 2528 mal betrachtet
Die oberen beiden Skizzen sind also nicht relevant.
Am Schaltplan arbeite ich noch, Geduld.

Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Signal zusammenbauen

Beitrag von günni » Dienstag 13. April 2010, 20:17

Martin D. hat geschrieben:Hi

Ich glaube ich habe den Fehler gefunden:

So habe ich jetzt einen Wert von 520Ω.

Das kann doch schon eher hinkommen, oder?
Moin,
nein! Grau rot braun = 820 Ohm!

Benutzeravatar
HahNullMuehr
Forumane
Beiträge: 6637
Registriert: Dienstag 20. Januar 2009, 14:28
Wohnort: Rösrath, Δ 435 km
Kontaktdaten:

Re: Signal zusammenbauen

Beitrag von HahNullMuehr » Dienstag 13. April 2010, 21:01

So, da bin ich wieder.

Die Signallampen tragen in der Beschreibung folgende Nummern:
  • 1 Grün
    2 Gelb
    0a Rot, links
    0b Rot, rechts
    Sh1 beide Weiße
Zu realisieren ist das ganze mit drei Kippschaltern:
ein 2poliger und zwei 1polige.
Der erste Schalter gibt Strom L auf 1 oder auf 0a (Pol 1) und auf Schalter zwei oder Schalter drei.
Schalter zwei ist quasi die Vorwahl, ob bei Fahrt auch die gelbe LED 2 leuchtet oder Grün alleine.
Schalter drei leitet den Strom entweder zu 0b oder für Rangierfahrten an Sh1.

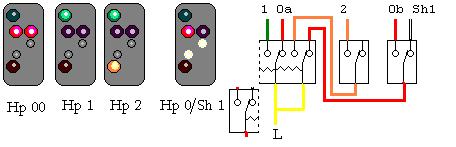

Signale 4cj.JPG
Signale 4cj.JPG (14.93 KiB) 2521 mal betrachtet
Soll der Fahrstrom beinflusst werden, so verwenden wir anstelle des 2poligen Schalters einen 3poligen (der "abgeschnittene" Teil am unteren Bildrand). Dann muss auch Schalter drei 2polig werden, damit bei Sh1 Fahrtrom zugeleitet wird.

Wenn nun noch ein Vorsignal dazukommt, dann ... schlaf ich erst nochmal drüber. :wink:

Die passenden Schalter sind in JEDEM besseren Elektronik-Versand/-Shop zu haben, um kleinen Euro und sehen etwa SO (klicksemahier) aus (Bild zeigt mE einen 1poligen).

Grüß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Signal zusammenbauen

Beitrag von günni » Dienstag 13. April 2010, 21:04

Moin,
bitte denke an die freundlichen Entferner von falsch polarisierten Halbwellen. Dioden genannt. :wink:

Antworten
