nachdem wir in dem Thread Bautipp für Lagerfeuer (ab 04.04.2010, 17:01h) bereits einige Makro-Fotos ausgetauscht haben, möchte ich hier mal zeigen, was noch geht.
So fing es an:
Primitives Mikroskop
Da meine Digi-Cam bei der Fokussierung von sehr kleinen Teilen manchmal Zicken macht, hatte ich folgende Anordnung probiert:
Objekt (LED) in den Schraubstock, Leuchtlupe drüber, mit der linken Hand die Uhrmacherlupe zwischen LED und Leuchtlupe halten, mit rechts die Kamera. Durch das „Linsen-System“ visieren und dabei die Uhrmacherlupe vor- und zurückbewegen bis ein scharfes Bild zu sehen ist. *KNIPS*. Fokus überlistet.
Guckst Du hier
Andere Versuchsanordnung:
Verwendet wird ein HP Scanjet 3800 Flachbettscanner mit TMA
(Transparent-Material-Adapter, eigentlich für Dias und Negative gedacht, im Deckel integriert).
Die Standardvergrößerung beträgt in diesem Modus schon mal 300 %, die Auflösung wurde auf 2400 dpi raufgeschraubt. Da der gewählte Bildausschnitt sehr klein ist, wird auch die Datei dann nicht so riesig.

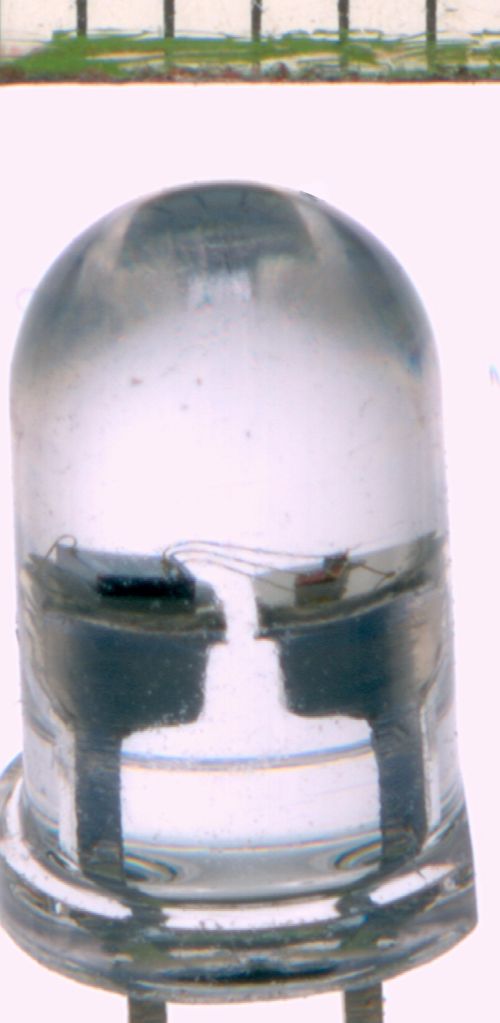

- Flacker_LED_sc0002r.jpg (44.13 KiB) 2734 mal betrachtet
1599 x 3272 Pixel, oder 10 Seiten DIN A4 im Querformat, also etwa 100 x 60 cm.
Mit IrfanView (Freeware-Bild-Konvertierungs- und Betrachtungsprogramm) reduzieren wir die Bildgröße auf eine Breite von 500 px, (Höhe wird dann automatisch auf 1023 px gesetzt), damit es hier ins Forum passt. Jetzt ist das Paket noch ganze 45 KB groß. Der „Rechen“ am oberen Bildrand ist übrigens ein transparentes Lineal, die Striche sind immer 1 mm auseinander.

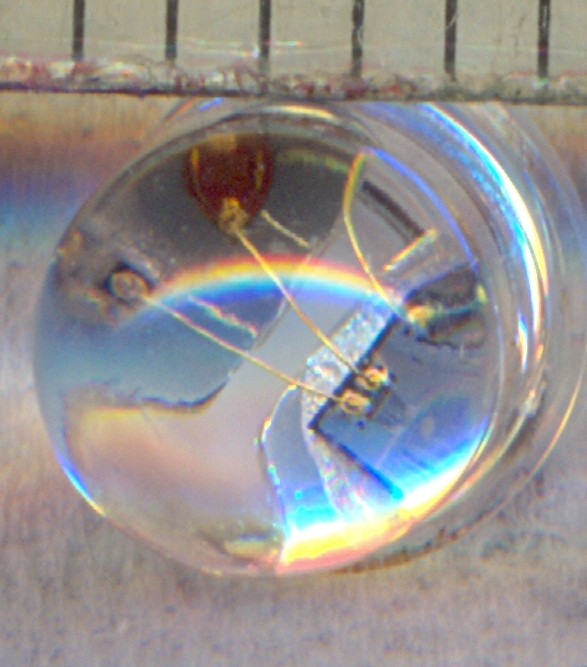

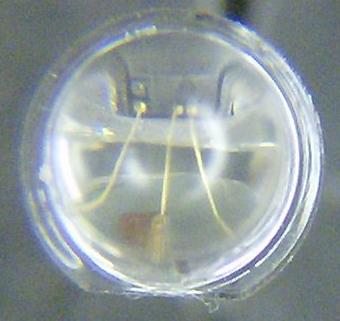

Knifflig wird es, wenn wir von Objekten wie LEDs eine Draufsicht erstellen wollen, dabei muss der Scannerdeckel natürlich offen bleiben. Ein Stück Papier oder Stoff hilft hier, in den die LED mit den Beinchen eingesteckt wird. Bei anderen Objekten muss man sich halt was einfallen lassen. Jetzt starten wir den Scan im „normalen“ Modus, Auflösung immer noch 2400 dpi, das Licht kommt jetzt also von unten (=Betrachterseite). Das Objekt sollte möglichst exakt in der Mitte des Scanners sein, da sonst eine Art „schräger Blickwinkel“ entsteht (im Bild zu bemerken). Die Größe ist jetzt 587 x 667 px, nachdem ich die Ränder etwas abgeschnitten habe. Durch die Kunststoff-Kappe der LED entsteht bei dieser Aufnahme aber eine Verzerrung und dazu noch Reflexe im Regenbogen-Design.
- Flacker_LED_sc0004.jpg (178.76 KiB) 2734 mal betrachtet

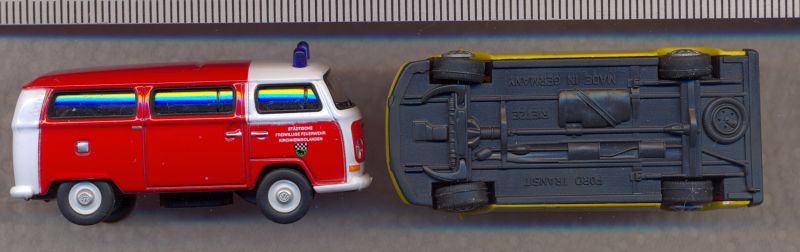

Hier mal zwei H0-Autos, 100%, 600 dpi.
- Auto_sc0001r.jpg (34.51 KiB) 2732 mal betrachtet
Mit 2638 x 830 px ist die Sache mal wieder zu ausladend für dieses Forum, also auf das Wesentliche reduzieren: Breite 800, ergibt Höhe 252 px. Der (vorher lupenrein zu erkennende) Aufdruck auf der Tür verwischt jetzt allerdings etwas.
Bis zu einer gewissen Tiefe lassen sich auch dreidimensionale Objekte auf dem Scanner ablichten. Da der Bildausschnitt bei den meisten Scannern frei wählbar ist, entfällt auch das Abschneiden der Ränder, wie sie beim Fotografieren mit einer Kamera nahezu zwangsläufig entstehen.
Vielleicht verrät uns GüNNi ja noch, wie er das mit dem Mikroskop angestellt hat.
Buenos Dias (spanisch für: "Macht anständige Fotos!")
Dadurch wird das Lich ein wenig reflektiert, so das auch der Hintergrund etwas heller wird.
