Ich fahre analog, weil es zum Baubeginn meiner Anlage noch kein Digital gab. Ein Umrüsten auf Digital kommt heute aus Kostengründen ebenfalls nicht mehr in Frage... (52 Züge, Tendenz langsam steigend, über 140 Hauptsignale, über 140 Weichen, über 300 Gleisisolierungen).
Ich habe aber selber einen Lokdecoder "entwickelt" und genau hier hakt es:
Anlage: Normalspannung am Gleis: Permanent 18 V DC. Jedes Signal hat einen Bremsabschnitt (12V) und einen Halteabschnitt (8V).Steht das Signal auf grün, schalten beide Abschnitte auf 18V.
Das Licht der Lok wurde auf 5V umgebaut, so dass ich immer Licht habe, auch vor Rotsignal.

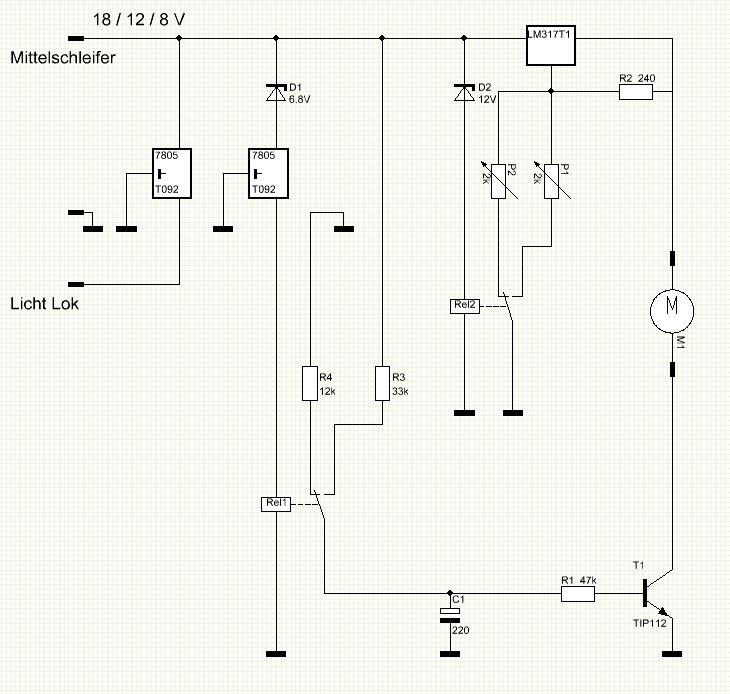

So "sollte" nun mein Decoder funktionieren: siehe Schema
Bei 18V sind beide Rel. angezogen. Die Höchstgeschwindigkeit wird am Poti 1 über Spannungsregler LM314T geregelt. Fährt der Zug in einen Bremsabschnitt, fällt Rel. 2 ab, und der Zug fährt mit der kleinen Geschwindigkeit (über Poti 2 eingestellt) weiter. Fährt er in den Halteabschnitt, fällt auch Rel. 1 ab, und der Transistor sollte den Strom für den Motor langsam reduzieren. (wegen Kondensator C1) Genauso beim Losfahren sollte es eigentlich langsam hochgeregelt werden.
So, nun ist das Problem, dass das alles sehr Ruckartig von statten geht: Das Losfahren, das Abbremsen auf langsame Fahrt sowie das Anhalten.
Hat irgendwer etwas mehr Ahnung in solchen Basteleien als ich und kann mir einen Tipp geben, ob ich ev. andere Bauteile nehmen muss oder was ich ändern muss. Bin Dankbar für jeden Input!!
Gruss Thomas
- Schema
) zu kommen; Mit Gruss
) Da ich die Züge relativ langsam fahren lasse, fallen die Sprünge zwischen schneller und langsamer Fahrt nicht mehr so auf. Trotzdem Danke @ günni: Werde deinen Tipp sicher ausprobieren!!
