Kann ich M-Gleis-Weichen anders als mit Stellpult schalten?
Kann ich M-Gleis-Weichen anders als mit Stellpult schalten?
Liebe Modellbahner,
nachdem unser Schienenzeppelin dank Eurer Hilfe tadellos fährt, versuche ich nun noch einmal mein Glück:
Kann ich meine Weichen auch mit einzelnen Kippschaltern oder einem ähnlichen Bauteil einzelnd schalten?
Nachdem nun alle Gleise liegen und die Weichen usw. angeschlossen sind, bekam ich von meinem Sohn bloß zu hören: "Mama, ich dreh die Weichen lieber per Hand um, an den blauen Kästen finde ich die richtige Knöpfe nie".
Meine Idee: Gleispläne von beiden Ebenen zeichnen, einlaminieren, auf eine Platte ziehen und an den entsprechenden Stellen Löcher für die Schalter bohren. So sieht man direkt, was man wo schaltet. Und könnte später Signale hinzufügen.
Für die 13 entkoppelten Gleisstücke ist die Vorgehensweise klar. Aber ich hätte auch gern Schalter für die 20 Weichen. Welche laut meinen Recherchen keinen Dauerstrom vertragen?
Danke und Gruß,
Antje
nachdem unser Schienenzeppelin dank Eurer Hilfe tadellos fährt, versuche ich nun noch einmal mein Glück:
Kann ich meine Weichen auch mit einzelnen Kippschaltern oder einem ähnlichen Bauteil einzelnd schalten?
Nachdem nun alle Gleise liegen und die Weichen usw. angeschlossen sind, bekam ich von meinem Sohn bloß zu hören: "Mama, ich dreh die Weichen lieber per Hand um, an den blauen Kästen finde ich die richtige Knöpfe nie".
Meine Idee: Gleispläne von beiden Ebenen zeichnen, einlaminieren, auf eine Platte ziehen und an den entsprechenden Stellen Löcher für die Schalter bohren. So sieht man direkt, was man wo schaltet. Und könnte später Signale hinzufügen.
Für die 13 entkoppelten Gleisstücke ist die Vorgehensweise klar. Aber ich hätte auch gern Schalter für die 20 Weichen. Welche laut meinen Recherchen keinen Dauerstrom vertragen?
Danke und Gruß,
Antje
Re: Kann ich M-Gleis-Weichen anders als mit Stellpult schalt
Moin Antje,

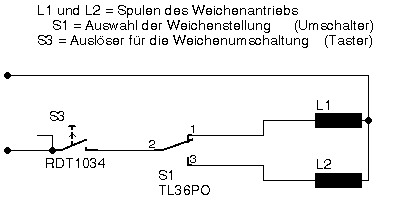

kein Problem. Hier ist eine Skizze.
kein Problem. Hier ist eine Skizze.
- Dateianhänge
-
- Weiche6.png (1.59 KiB) 1928 mal betrachtet
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
- HahNullMuehr
- Forumane
- Beiträge: 6637
- Registriert: Dienstag 20. Januar 2009, 14:28
- Wohnort: Rösrath, Δ 435 km
- Kontaktdaten:
Re: Kann ich M-Gleis-Weichen anders als mit Stellpult schalt
Moin Antje,
ich habe mal zwei Bauweisen beschrieben. Wie Du richtig erkannt hast, verträgt die Standard-Märklin-Weiche KEINEN Dauerstrom, daher sind Druck-TASTER oder Kipp-TASTER die richtige Wahl.
Version "DeLuxe" (mit Hinterleuchtung, nur Beschreibung)
Version "Rustikal" mit Bildern vom Objekt.
Gruß
ich habe mal zwei Bauweisen beschrieben. Wie Du richtig erkannt hast, verträgt die Standard-Märklin-Weiche KEINEN Dauerstrom, daher sind Druck-TASTER oder Kipp-TASTER die richtige Wahl.
Version "DeLuxe" (mit Hinterleuchtung, nur Beschreibung)
Version "Rustikal" mit Bildern vom Objekt.
Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.
Re: Kann ich M-Gleis-Weichen anders als mit Stellpult schalt
Super, das ist es doch!
Also kann ich einfach "Tast-Aus-Tast"-Kippschalter kaufen?
Wenn ich diese dann senkrecht zur Fahrtrichtung verbaue müsste das doch die Lösung sein.
Nun muss ich nur noch zeichnen, leider funktionierten alle Gleisplanprogramme auf meinem alten Mac nicht...
Vielen Dank wieder an Euch Beide!
Antje
Also kann ich einfach "Tast-Aus-Tast"-Kippschalter kaufen?
Wenn ich diese dann senkrecht zur Fahrtrichtung verbaue müsste das doch die Lösung sein.
Nun muss ich nur noch zeichnen, leider funktionierten alle Gleisplanprogramme auf meinem alten Mac nicht...
Vielen Dank wieder an Euch Beide!
Antje
Re: Kann ich M-Gleis-Weichen anders als mit Stellpult schalt

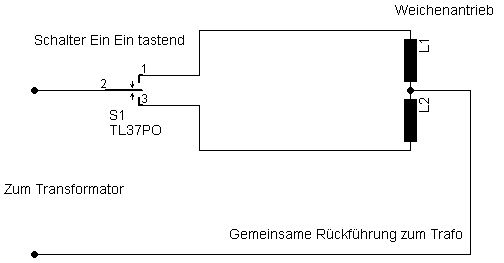

Moin Antje,skarabejus hat geschrieben: Also kann ich einfach "Tast-Aus-Tast"-Kippschalter kaufen?
Ja, auch das ist möglich. Dann schau das so aus.
- Dateianhänge
-
- weiche0a.jpg (11.69 KiB) 1908 mal betrachtet
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
- HahNullMuehr
- Forumane
- Beiträge: 6637
- Registriert: Dienstag 20. Januar 2009, 14:28
- Wohnort: Rösrath, Δ 435 km
- Kontaktdaten:
Re: Kann ich M-Gleis-Weichen anders als mit Stellpult schalt
Auch noch mal Moin!
Die erste Schaltung, die GüNNi vorgestellt hat (mit Taster UND Umschalter) hat den Vorteil, dass man an der Hebelstellung sieht, in welche Richtung man die Weiche zuletzt geschaltet hat. Der Tast-Aus-Tast-Hebel federt ja in die Null-Stellung zurück. Solange man aber die Weichenlaternen im Blickfeld hat, geht das auch.
Gruß
Die erste Schaltung, die GüNNi vorgestellt hat (mit Taster UND Umschalter) hat den Vorteil, dass man an der Hebelstellung sieht, in welche Richtung man die Weiche zuletzt geschaltet hat. Der Tast-Aus-Tast-Hebel federt ja in die Null-Stellung zurück. Solange man aber die Weichenlaternen im Blickfeld hat, geht das auch.
Gruß
Micha W. Muehr, Rösrath
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.
Meine Bastelstunde gibt es auch auf YouTube.
Ich mach es lieber am Anfang exakt - und schluder später ein bisschen. Wenn ich schlampig anfange, krieg ich es am Ende nicht wieder genau.
Re: Kann ich M-Gleis-Weichen anders als mit Stellpult schalt
verstehe, der Perfektionist sollte noch Dioden daneben schalten...
Re: Kann ich M-Gleis-Weichen anders als mit Stellpult schalt
Moin Antje,skarabejus hat geschrieben:verstehe, der Perfektionist sollte noch Dioden daneben schalten...
NICHT bei Wechselspannung!
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Re: Kann ich M-Gleis-Weichen anders als mit Stellpult schalt
Puh, ich werd's schon noch lernen.
Aber die Sache mit den Lüsterklemmen gefällt mir, das mache ich auch so.
Danke und viele Grüße,
Antje
Aber die Sache mit den Lüsterklemmen gefällt mir, das mache ich auch so.
Danke und viele Grüße,
Antje
