Kehrschleifen C-Gleise

[Kcc4c4d]

Kann mir jemand sagen, wie man mit Märklin-C-Gleis 24530 (r5) Kehrschleifen bauen kann?
(Im Archiv habe ich auf die Schnelle nichts gefunden)

Für Ihre Hilfe im Voraus vielen Dank!

[HaNull]

Moin!

90° Kurve, dann 24064 und optional eine weitere Gerade, dann 180° Kurve (selbe Richtung), dann optional eine gleiche Gerade wie vorher, dann 90° Kurve in die andere Richtung.
Die Lücke würde ich von WinTrack automatisch schließen lassen.

Elegantere Lösung (z. B. diagonal mit 60°) müsste ich mal mit WinTrack ausprobieren.

Rückweg im Parallelabstand 64 mm? Oder 77 mm? Oder mit Weiche auf eingleisige Strecke zurück?
Vielleicht lieber etwas symmetrisches?

Fragen über Fragen - wie soll die Schleife denn aussehen?

[Stefan mit F]

Moin,

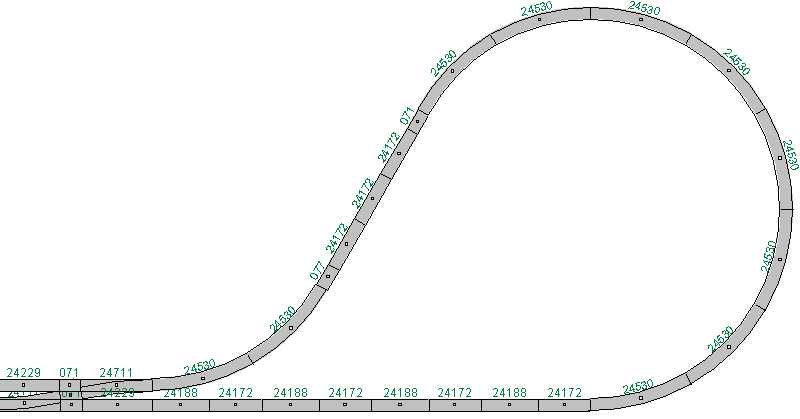

hier mal ein Plan (frisch gebastelt):

Kehrschleife C R5.jpg (15.21 KiB) 3173 mal betrachtet

Natürlich mit schlanker Weiche 24711... die 24611 würde einfach nicht zu R5 passen.

Oder soll es zweigleisig zurückgehen?

[HahNullMuehr]

Moin, Walter,

na siehst Du, dat geht doch!

Gruß

[HaNull]

Moin!

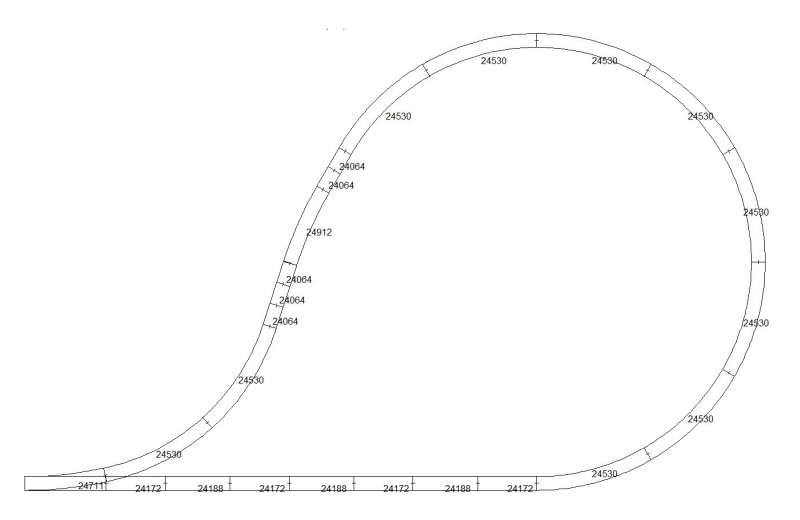

Ich bin mal von 64 mm Gleisabstand ausgegangen (Kehrschleife für einen Hundeknochen) und habe dies hier in WinTrack hingebogen:
