Hallo Leute...
Mir macht folgendes Problem zu schaffen...
Ich habe eine Modelleisenbahnanlage in Planung. Sie wir aus einer 2 Gleisigen Hauptstrecke bestehen. An den Enden der Strecke wird jeweils eine Kehrschleife sein. das heißt es sieht dann so aus:
_______________________________________
(_______________________________________)
schuldigung für diese notskizze aber der Rechner will meine eigentlich gedachten Bilder grad nicht hochladen.
Das Problem ist nun ob ich in diesen Fall (da ich ein Zweileitersystem hab) Kehrschleifen-ausgelichungstücke brauche (z.B.
http://www.fleischmann.de/nc/produktesh ... eifen.html )
ich hoffe ihr könnt mir helfen
/> mfg Henri
-
Martin D.
- Forumane
- Beiträge: 1047
- Registriert: Freitag 10. Oktober 2008, 16:51
- Wohnort: Schwentinental
-
Kontaktdaten:
Beitrag
von Martin D. » Sonntag 17. April 2011, 18:37
Wenn du es so machst wie auf dem Bild gibt es keine Probleme, erst wenn du die Gleise mit Weichen verbindest.
Schöne Grüße Martin
-
Marsupilami
- Forumane
- Beiträge: 1785
- Registriert: Samstag 10. Januar 2004, 01:14
- Wohnort: Am Harz...
Beitrag
von Marsupilami » Sonntag 17. April 2011, 18:38
Das ist keine Kehrschleife.
Von einer Kehrschleife spricht man, wenn die beiden Schleifenenden mit einer Weiche auf das selbe Gleis zusammengeführt werden - dort entsteht beim Zweileitersystem ein Kurzschluss.
Was Du hast, ist schlicht ein langgestrecktes Oval.
-
silberner dreier bmw
- Forumane
- Beiträge: 959
- Registriert: Sonntag 5. August 2007, 18:52
- Wohnort: 761 km WSW vom MiWuLa
-
Kontaktdaten:
Beitrag
von silberner dreier bmw » Sonntag 17. April 2011, 18:51
Hier:

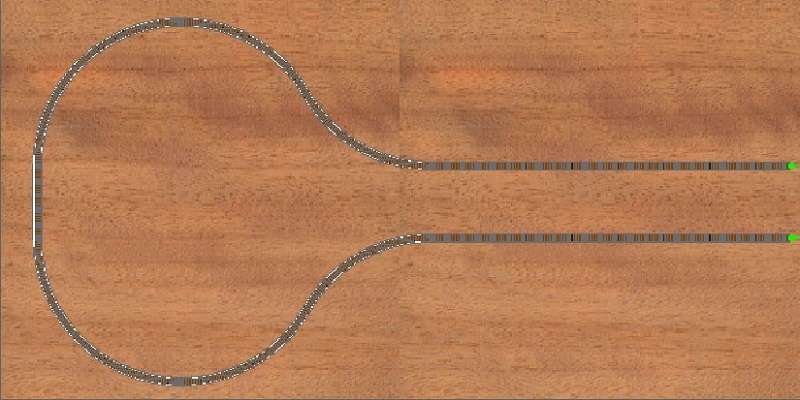

- Keine Kehrschleife
- Wendeja.jpg (121.13 KiB) 1094 mal betrachtet
Das ist dein Fall. Es handelt sich dabei, wie Marsupilami ganz richtig sagt, um keine Kehrschleife. Diese Gleiskonfiguration ist ohne Zusatzschaltung zu betreiben.
Das allerdings,

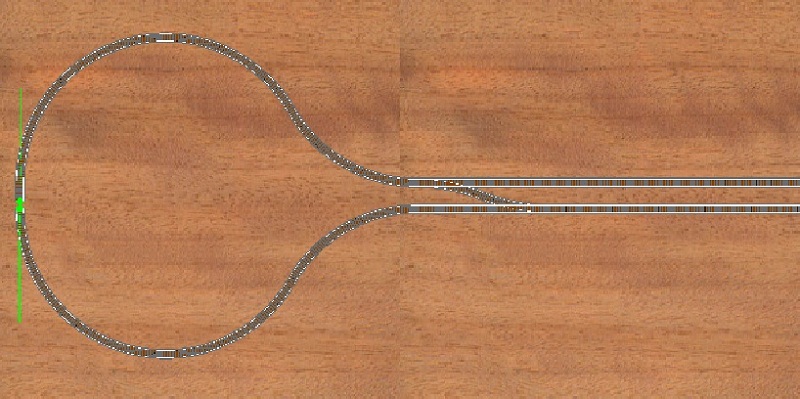

- Kehrschleife
- Wendenein.jpg (121.26 KiB) 1094 mal betrachtet
ist eine Kehrschleife. In diesem Falle bräuchtest du eine Kehrschleifenschaltung
Gruß, Max
Münchner in England.
Modellbahnen aus EU, GB & NA.
mInsider
-
miwula-fan Henri
Beitrag
von miwula-fan Henri » Sonntag 17. April 2011, 19:15
Danke an euch alle für diese schnellen Antworten

Meiner MOBA steht nun nichts mehr im Wg
