Märklin M-Gleis Licht bei Weichen und Signalen

[jake22]

Hallo,
Ich hab heute die alte Märklin-Bahn meiens Vaters vom Dachboden geholt und und hab mittlerweile auch herausgefunden wie man Weichen und Signale schaltet allerdings nicht wie man bei diesen das Licht anstellt. Also die Frage: Wie geht das?

[HahNullMuehr]

Moin, Jake,

wenn die Weiche mit dem gelben Kabel am Trafo "hängt", sollte die Laterne brennen, wenn auch das braune Kabel vom Gleiskörper mit (demselben) Trafo verbunden ist.
Ansonsten ist möglicherweise die Birne durchgebrannt?

Gleiches gilt für die Altbau-Signale: Wenn diese mit der sogenannten "Bodenplatte" am Gleis angesteckt werden, fließt der Lichtstrom über das Massekabel (braun) vom Gleis zum Trafo.
Verwendet man die "Bodenplatte" NICHT, so muss am Signal-Antrieb (bei Hauptsignalen vorne) die eine Buchse mit "braun" verbunden werden.

Gruß

[jake22]

Vielen Dank habs verstanden und es funktioniert.

[HahNullMuehr]

Schön, Jake,
und nett, dass Du dann auch eine Rückmeldung gibst.

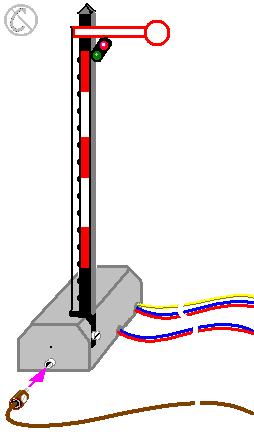

Jetzt hatte ich gerade noch eine Skizze fertig gemacht. Gruß
