Prellbock mit Beleuchtung

[BlackJack97]

Ich habe mir vor kurzem einen Prellbock mit Beleuchtung zugelegt(Märklin M-Gleis). Ich habe diesen angeschlossen, nach ein paar Minuten wurde die Laterne sehr heiß.
Ist das normal???

Schon jetzt Danke.

[günni]

Moin,
tausche das Birnchen gegen eines aus, das eine höhere Spannung aushält.

[Atropos]

Es ist normal, dass die Birne heiß wird.

Bei mir hat die Birne im Prellbock auch eine Brenndauer von ca. 4 Stunden unbeschadet überstanden.
In den alten Signalen sind die Temperaturen mit denen im Prellbock vergleichbar, bei mir gibt es aber auch hier nirgends Probleme.

Insofern sehe ich keinen Grund, die Birne zu ersetzen, da ich bisher keine Probleme mit der Hitze hatte und die Birne außerdem einen Stecksockel hat, den ich bisher nur von diesen Birnen kenne.

Georg

[günni]

Moin,
welchen Durchmesser haben die und wie lang sind die Birnchen?

[Atropos]

Durchmesser: 5mm
Ø unterer Kranz: 6 mm
Höhe Metallsockel: 7 mm
Höhe Glashaube: 4 mm
Höhe unterer Kranz:1 mm

Stromzuführung über Nippel unten und Metallsockel; Aufschrift "KH 19V".

Kleine Skizze; Leuchtrichtung —>

˙˙˙˙_
˙˙_/˙\________
/˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙\
\_˙˙˙_________/
|˙˙\_/˙˙|˙˙˙Glashaube
|˙˙˙|˙˙˙Metallsockel
|˙˙˙unterer Kranz
Kontaktfläche

˙ ist ein Füllzeichen.

[wzimmermann]

Hallo Kollegen,
als ich letztes Jahr meine Märklin-Formsignale auf Servo-Antriebe umgerüstet habe, da hätte
ich fast die Birnchen auch durch LEDs ersetzt. Das sind die ollen mit der Nummer 60000 von
Märklin. Ich betreibe sie mit Unterspannung und deshalb leben sie im Prinzip auch eine Ewigkeit. Aber wenn mich mal der Rappel packt, dann werde ich es mal mit einem kaputten Birnchen probieren:. Ich werde den Glaskolben entfernen und in die Fassung eine weisse LED und einen Widerstand einlöten. Das müsste gehen. Die LED würde ich so stehend etwas nach hinten geneigt einlöten und müsste beim Einsetzen in das Signal darauf achten, dass die LED nach vorne schaut.
So eine Beleuchtung darf man dann nur noch mit Gleichspannung betreiben. Wer lustig ist, kann oben noch einen Tropfen 2k-Kleber aufsetzen und dann sieht es wieder wie eine Glühbirne aus nur etwas klimafreundlicher! Warm wird es da nicht mehr.
An den alten Brawa-Lichtsignalen habe ich die Birnen auch durch LEDs ersetzt - war gar kein so großer Akt!
Gruß
Wolfgang Z.

[günni]

Moin,
das ist ein Midget-Sockel. So weit bin ich schon mal. Ich suche weiter.
60000 ist die Best.Nr. von M*

Edit:
@Wolfgang, könntest Du bitte mal die elektrischen Werte messen?

[HahNullMuehr]

Moin zusammen,

ja , die alten 60 000er-Birnchen (Patronenform) werden immer sehr heiß. An den Weichenlaternen und Prellböcken kann man sich schnell ein Brandzeichen holen.

Die Hitze führt auch dazu, dass das Inlay in den Laternen mit den Jahren etwas vergilbt. Hier BITTE NICHT durch einen Eigenbau aus Papier Ersatz schaffen wollen. Das Papier wird schnellstens vekokeln!

Wer seine Signale/Weichenlaternen/Prellböcke auf LED umrüstet, sollte aber genau die Isolation im Auge behalten, da der eine Pol immer der Gleiskörper (= Bahnstrom-Masse) ist.
(Für Signale gilt das nur, wenn die "Bodenplatte" eingesetzt wird.)

Gruß

[günni]

Moin Micha,
zur Isolation nimmt man in dem Fall (LED) Schrumpfschlauch.

[HahNullMuehr]

Moin, Günni,

wie meinst' jetz des?
Die Birnchen sitzen im Metallgehäuse des Signals/Prellbocks. Wenn ich jetzt in die Orignal-Hülse eine LED hineinfummele, müsste ich doch erst die Bohrung erweitern, damit der Schrumpfschlauch auch noch Platz findet...

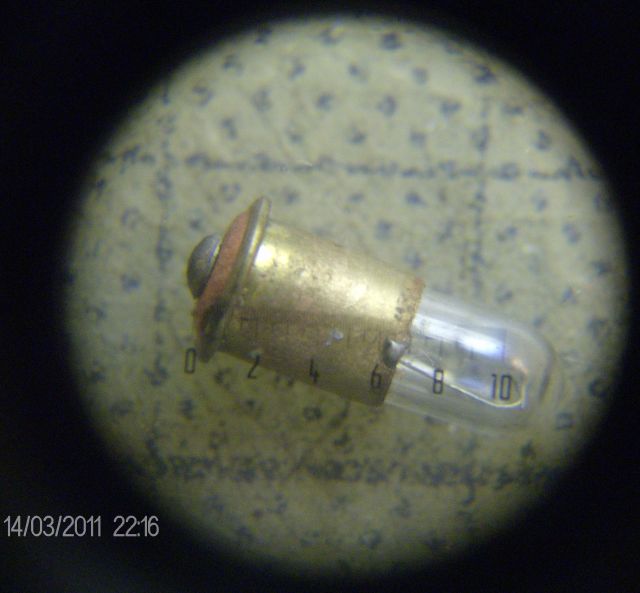

Die nackte Birne. (Fotografiert mit einer "Fadenlupe" vor dem Objektiv der Digicam ;-)

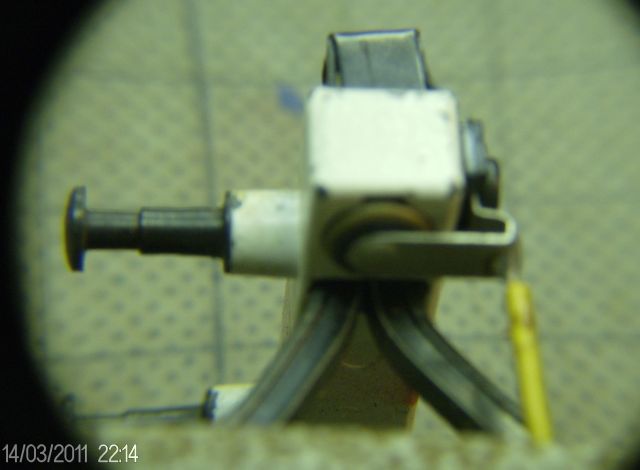

Der Prellbock von schräg unten.Der Querbalken ist der Masse-Pol.

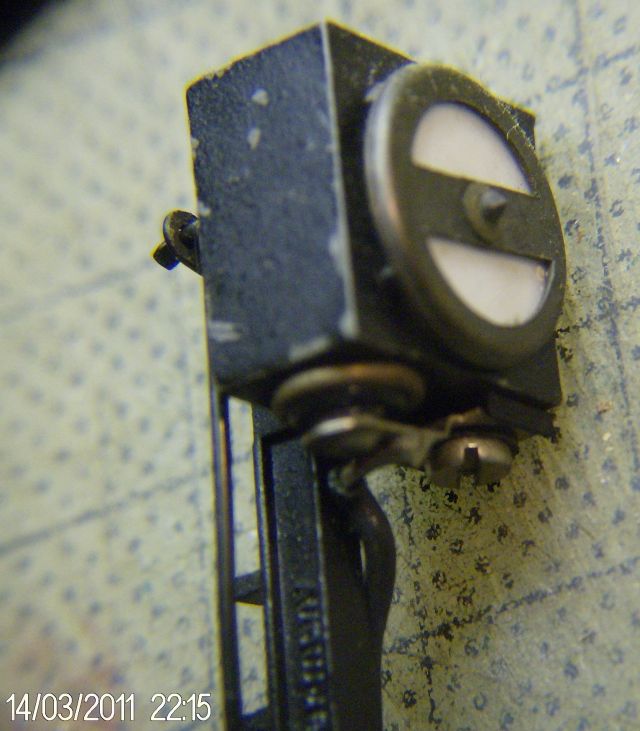

Gleissperrsignal 7042. Auch hier bildet das Gehäuse den Massepol.


Gruß

[HaNull]

Wer seine Signale/Weichenlaternen/Prellböcke auf LED umrüstet, sollte aber genau die Isolation im Auge behalten, da der eine Pol immer der Gleiskörper (= Bahnstrom-Masse) ist.

Ein Pol der Stromquelle für die LEDs kann mit dem Gleiskörper verbunden sein.
Den Widerstand kann man (mit Schrumpfschlauch) im Gleiskörper unterbringen.

[günni]

Moin Thomas,
genau so meinte ich es, jedoch zusätzlich mit der obligatorischen Diode.

[BlackJack97]

Wenn es normal ist, dann ist ja alles in Ordnung.
Das mit dem LED´s werde ich mal nachdenken.
Vielen Dank für die vielen Antworten.
