schaltplan signal viesmann aber wie ????

[djtimmy11]

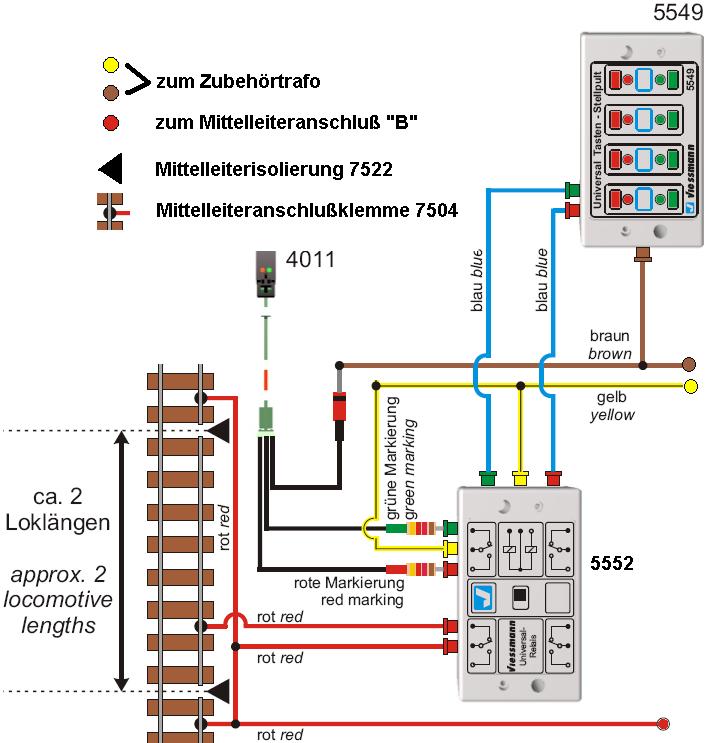

ich habe mir diesen schaltplan angeguckt
aber die roten kabel die vom gleis weggehen was sind das für Kabel wofür sind die und wie funktionieren die??
und heißen die schwarzen punkten bei den roten kabeln das die verbunden sind wenn ja wie kann mann die am besten verbinden. ???
danke wenn jemand antwortet
gruß tim

[David]

Mittelleiteranschluss hört sich sehr nach Märklingleisen an. Dann musst Du die roten Kabel sowie die Trennstellen nicht in der Schiene, sondern im Mittelleiter vornehmen. Welche Gleise hast Du? Anhand der Artikelnummern gehe ich vom K-Gleis aus.

Die dicken schwarzen Punkte sind eine Verbindung, ja. Du kannst sie mit Lüsterklemmen oder "Bananensteckern"[/url] (günstig in jedem MoBa Gebrauchtladen zu bekommen) machen. Es gibt noch andere original Märklin-Stecker, die Du aber meines Wissens nur von Märklin beziehen kannst. Die Bananenstecker funktionieren acuh gut und sind i. d. R. billiger.

Die roten Kabel dienen der Unterbrechung der Stromversorgung. Eine Lok hat dann vor dem Signal keinen Strom und hält an. Sie bekommt bei richtiger Verkabelung Strom, wenn Du das Signal auf "Grün" schaltest.

Weißt Du, ob das Signal 16 Volt Wechselspannung (Märklintrafos) aushält oder evtl. nur 14 Volt (Gleichspannung)? (Nachschauen oder nachfragen!)

Liegt dem Signal eine Anleitung bei? Sollte eigentlich der Fall sein. Die solltest Du Dir dann auch gründlich durchlesen. Ich hoffe, damit klären sich Deine erstlichen Fragen.


Bis dann,
David

[günni]

Moin,
hier sind Grundlagen der Elektronik.

[günni]

Die roten Kabel dienen der Unterbrechung der Stromversorgung.

Moin,
wouw, neueste Technologie. Ich wusste noch nicht, dass ich zur Stromunterbrechung rote Kabel nehmen kann.

[Jörg Spitz]

@ David und Tim
Noch so ein paar dieser Sprüche, und wir können einen "bunten Abend" gestalten.
(Mainz bleibt Mainz wie´s singt und lacht.)

[djtimmy11]

Mittelleiteranschluss hört sich sehr nach Märklingleisen an. Dann musst Du die roten Kabel sowie die Trennstellen nicht in der Schiene, sondern im Mittelleiter vornehmen. Welche Gleise hast Du? Anhand der Artikelnummern gehe ich vom K-Gleis aus.

Die dicken schwarzen Punkte sind eine Verbindung, ja. Du kannst sie mit Lüsterklemmen oder "Bananensteckern"[/url] (günstig in jedem MoBa Gebrauchtladen zu bekommen) machen. Es gibt noch andere original Märklin-Stecker, die Du aber meines Wissens nur von Märklin beziehen kannst. Die Bananenstecker funktionieren acuh gut und sind i. d. R. billiger.

Die roten Kabel dienen der Unterbrechung der Stromversorgung. Eine Lok hat dann vor dem Signal keinen Strom und hält an. Sie bekommt bei richtiger Verkabelung Strom, wenn Du das Signal auf "Grün" schaltest.

ich habe die geoline gleise von roco muss ich bei den ein stück rausschneiden oder was ?
Weißt Du, ob das Signal 16 Volt Wechselspannung (Märklintrafos) aushält oder evtl. nur 14 Volt (Gleichspannung)? (Nachschauen oder nachfragen!)

Liegt dem Signal eine Anleitung bei? Sollte eigentlich der Fall sein. Die solltest Du Dir dann auch gründlich durchlesen. Ich hoffe, damit klären sich Deine erstlichen Fragen.


Bis dann,
David

[Stephan D.]

Und was soll uns das Zitat von David´s Beitrag nun sagen?

Fragt sich
Stephan

[Kai Eichstädt]

Moin Stephan,

es zeigt uns, daß Tim nicht nur Probleme mit der Elektrik, Rechtschreibung und Zeichensetzung hat, sondern auch mit der korrekten Anwendung der Zitatfunktion. Nicht der ganze Text ist von David...

Gruß
Kai
