Signalschaltung
Signalschaltung
Hallo,

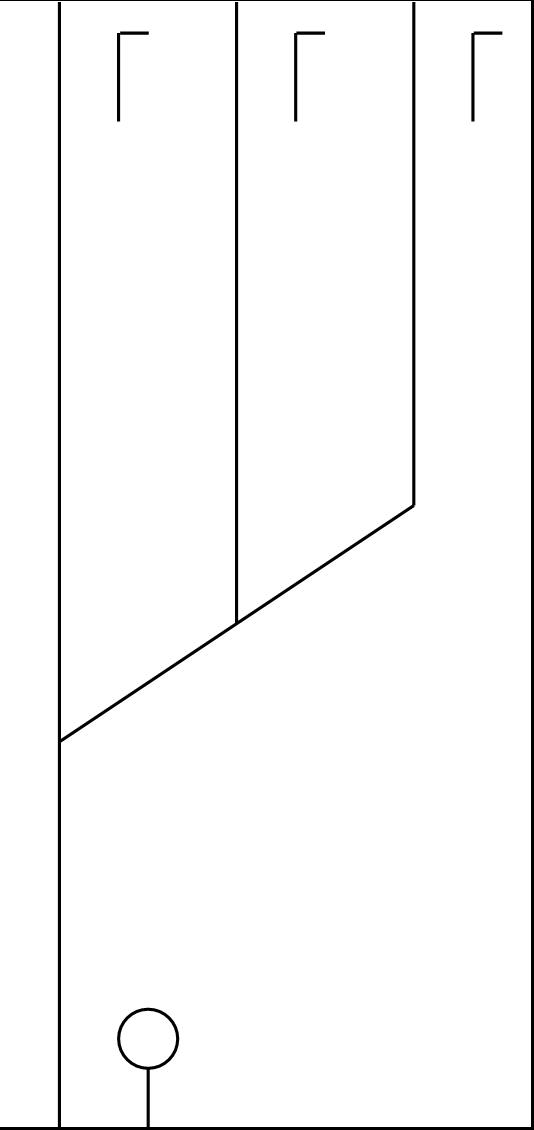

ich suche eine Möglichkeit, wie ich eine Schaltung bauen kann, mit der ein Märklin-Vorsignal (7036) je nach Weichenstellung (M-Gleis-Weichen) die Stellung von verschiedenen Hauptsignalen (7039) anzeigt.
re482
ich suche eine Möglichkeit, wie ich eine Schaltung bauen kann, mit der ein Märklin-Vorsignal (7036) je nach Weichenstellung (M-Gleis-Weichen) die Stellung von verschiedenen Hauptsignalen (7039) anzeigt.
re482
- Dateianhänge
-
- Bild1.jpg
- (14.33 KiB) 870-mal heruntergeladen
Re: Signalschaltung
Das ist vorbildwidrig und ausserdem nicht einfach zu bauen.
Ein Vorsignal zeigt die Stellung des entsprechenden Hauptsignales an und wird auf der Modellbahn mit dem gekoppelt. Das Vorsignal hat auch keine Zugbeeinflussung.
Gruss
Günter
Ein Vorsignal zeigt die Stellung des entsprechenden Hauptsignales an und wird auf der Modellbahn mit dem gekoppelt. Das Vorsignal hat auch keine Zugbeeinflussung.
Gruss
Günter
Ich hätte so gerne eine elektrische Eisenbahn, wenn nur das mit dem Scheiß Strom nicht wäre.
Re: Signalschaltung
@ gwolfspe:
Es geht mir ja nicht da drum, dass es vorbildwidrig ist, sondern dass ein Vorsignal die Stellungen von mehreren Hauptsignalen anzeigen soll, da mir dazu 2 Vorsignale fehlen...
re482
Es geht mir ja nicht da drum, dass es vorbildwidrig ist, sondern dass ein Vorsignal die Stellungen von mehreren Hauptsignalen anzeigen soll, da mir dazu 2 Vorsignale fehlen...
re482
- Jörg Spitz
- Forumane
- Beiträge: 2068
- Registriert: Freitag 15. Dezember 2006, 07:41
- Wohnort: Zell im Wiesental (LÖ)
- Kontaktdaten:
Re: Signalschaltung
@re482
Wozu soll das ganze denn gut sein ???
Auch wenn dieses Schaltungstechnisch möglich wäre, woran willst Du dann erkennen welches gezeigte Vorsignalbild zu welchem Hauptsignal gehört?
Kaufe dir noch zwei weitere Vorsignale und stelle diese dann alle nebeneinander auf. Ist zwar genauso Vorbildwidrig aber Du kannst die Signalbilder dann eindeutig den Hauptsignalen zuordnen.
Wozu soll das ganze denn gut sein ???
Auch wenn dieses Schaltungstechnisch möglich wäre, woran willst Du dann erkennen welches gezeigte Vorsignalbild zu welchem Hauptsignal gehört?
Kaufe dir noch zwei weitere Vorsignale und stelle diese dann alle nebeneinander auf. Ist zwar genauso Vorbildwidrig aber Du kannst die Signalbilder dann eindeutig den Hauptsignalen zuordnen.
Viele Grüße aus dem Südschwarzwald
Jörg
Teilnehmer am 6., 7., 8. und 10. Jubi MFM
Jörg
Teilnehmer am 6., 7., 8. und 10. Jubi MFM
- Mehdornsbaggerfahrer No.1
- 103er-Killer
- Beiträge: 4324
- Registriert: Sonntag 1. Januar 2006, 01:46
- Wohnort: Hotel unter den Sternen
Re: Signalschaltung
Moin,
als alternative um die Endlage der Weiche zu sehen, hilft auch dieses Teil das kommt dem Vorbild auch zu 99 % nahe.
MFG
FDL Schreck
als alternative um die Endlage der Weiche zu sehen, hilft auch dieses Teil das kommt dem Vorbild auch zu 99 % nahe.
MFG
FDL Schreck
1. BR 103 Killer im Forum
Teilnehmer am 5. Geb. und 10. Geb. MiWuLa, :mfm: 4.,5.,6.,7.,
Teilnehmer am 5. Geb. und 10. Geb. MiWuLa, :mfm: 4.,5.,6.,7.,
Re: Signalschaltung
Hallo,

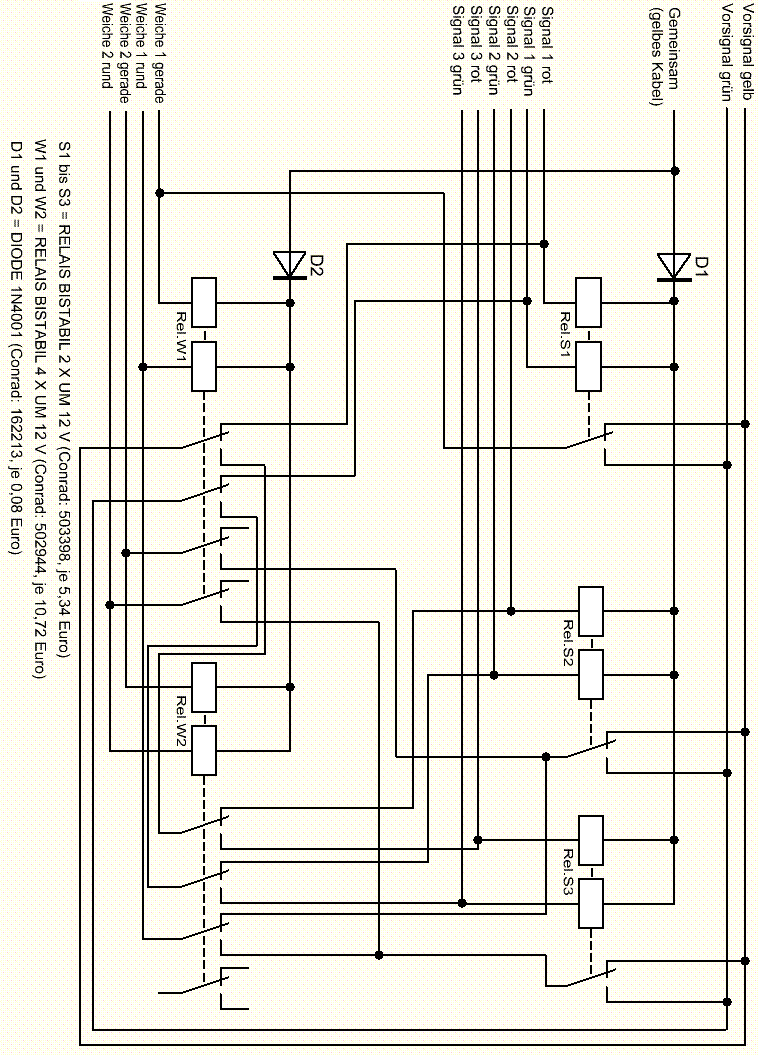

hier eine Schaltung mit 5 bistabilen Relais, die deine Anforderung erfüllt.
Egal was geschaltet wird (Weiche oder Hauptsignal), das Vorsignal wird immer richtig mitgestellt.

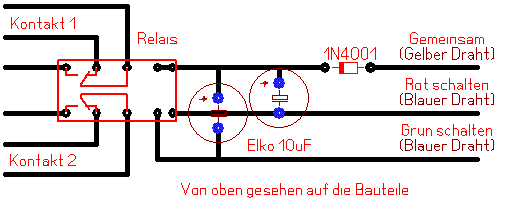

Zeichnung gedreht, wegen der Formatvorgabe des Forums, sowie eine Musterleiterplatte mit einem Relais. Die blauen Leitungen der Signale und Weichen, sowie eine gelbe Leitung werden parallel an die Schaltung angeschlossen. Die blauen Leitungen des Vorsignals nur an die Schaltung.
Kostet aber nicht viel weniger als zwei Vorsignale.
Gruss
RainerS
hier eine Schaltung mit 5 bistabilen Relais, die deine Anforderung erfüllt.
Egal was geschaltet wird (Weiche oder Hauptsignal), das Vorsignal wird immer richtig mitgestellt.
Zeichnung gedreht, wegen der Formatvorgabe des Forums, sowie eine Musterleiterplatte mit einem Relais. Die blauen Leitungen der Signale und Weichen, sowie eine gelbe Leitung werden parallel an die Schaltung angeschlossen. Die blauen Leitungen des Vorsignals nur an die Schaltung.
Kostet aber nicht viel weniger als zwei Vorsignale.
Gruss
RainerS
- Dateianhänge
-
- Vorsignal-spezial2.gif (5.25 KiB) 1306 mal betrachtet
-
- Vorsignal-spezial1.GIF
- (53.49 KiB) 843-mal heruntergeladen
Re: Signalschaltung
Hallo
Glaubst du wirklich, dass der Fragesteller das nachbauen will, wenn ihm schon 2 Vorsignale mehr zuviel sind ?
Gruss
Günter
Glaubst du wirklich, dass der Fragesteller das nachbauen will, wenn ihm schon 2 Vorsignale mehr zuviel sind ?
Gruss
Günter
Ich hätte so gerne eine elektrische Eisenbahn, wenn nur das mit dem Scheiß Strom nicht wäre.
Re: Signalschaltung
HalloMehdornsbaggerfahrer No.1 hat geschrieben:Moin,
als alternative um die Endlage der Weiche zu sehen, hilft auch dieses Teil das kommt dem Vorbild auch zu 99 % nahe.
MFG
FDL Schreck
Funktioniert aber nicht mit seinen M-Gleis Weichen.
Gruss
Günter
Ich hätte so gerne eine elektrische Eisenbahn, wenn nur das mit dem Scheiß Strom nicht wäre.
- Stephan D.
- Forumane
- Beiträge: 4399
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: Signalschaltung
Hallo!gwolfspe hat geschrieben:.....
Funktioniert aber nicht mit seinen M-Gleis Weichen.
.....
Und warum nicht? Ich wüsste keinen Grund.
Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
G: nur US (D&RGW)
Re: Signalschaltung
Die haben keinen Rückmeldekontakt, deshalb keine Zustandsanzeige per LED im Stellpult.
Ich hätte so gerne eine elektrische Eisenbahn, wenn nur das mit dem Scheiß Strom nicht wäre.
- Stephan D.
- Forumane
- Beiträge: 4399
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: Signalschaltung
Ja richtig. Da ich mit M-Gleis schon lange nix mehr am Hut habe, denke ich da nicht mehr dran.
Gruß
Stephan
Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
G: nur US (D&RGW)
- Mehdornsbaggerfahrer No.1
- 103er-Killer
- Beiträge: 4324
- Registriert: Sonntag 1. Januar 2006, 01:46
- Wohnort: Hotel unter den Sternen
Re: Signalschaltung
Moin,
selbst wenn die Rückmeldung nicht funktioniert, kann man aber anhand der Stellung der Knöpfe sehen, wie die Weiche liegt.
Rot = rund
Grün = Gerade
MFG
Thomas
selbst wenn die Rückmeldung nicht funktioniert, kann man aber anhand der Stellung der Knöpfe sehen, wie die Weiche liegt.
Rot = rund
Grün = Gerade
MFG
Thomas
1. BR 103 Killer im Forum
Teilnehmer am 5. Geb. und 10. Geb. MiWuLa, :mfm: 4.,5.,6.,7.,
Teilnehmer am 5. Geb. und 10. Geb. MiWuLa, :mfm: 4.,5.,6.,7.,
- Stephan D.
- Forumane
- Beiträge: 4399
- Registriert: Sonntag 11. Januar 2004, 10:58
- Wohnort: Zuhause
Re: Signalschaltung
Richtig, Thomas. Aber dann reicht auch das 72720 (wie 72710, jedoch ohne LED´s).
Gruß
Stephan
Gruß
Stephan
H0: Wechselstrom + Gleichstrom
G: nur US (D&RGW)
G: nur US (D&RGW)
Re: Signalschaltung
Moin, es hat sich erledigt, da ich jetzt den Bahnhof umgebaut habe, sodass keine Vorsignale mehr fehlen.
re482
