Spannungsanzeige für einzelne Gleise

[werner58]

Hallo Zusammen,
Es geht darum einzelne Gleise zuzuschalten und dies dem Bediener anzuzeigen mittels LED
Bin ein wenig überfragt obs funktioniert, und wenn dann müsste ich wissen was für ein Relais ich benötigen würde.

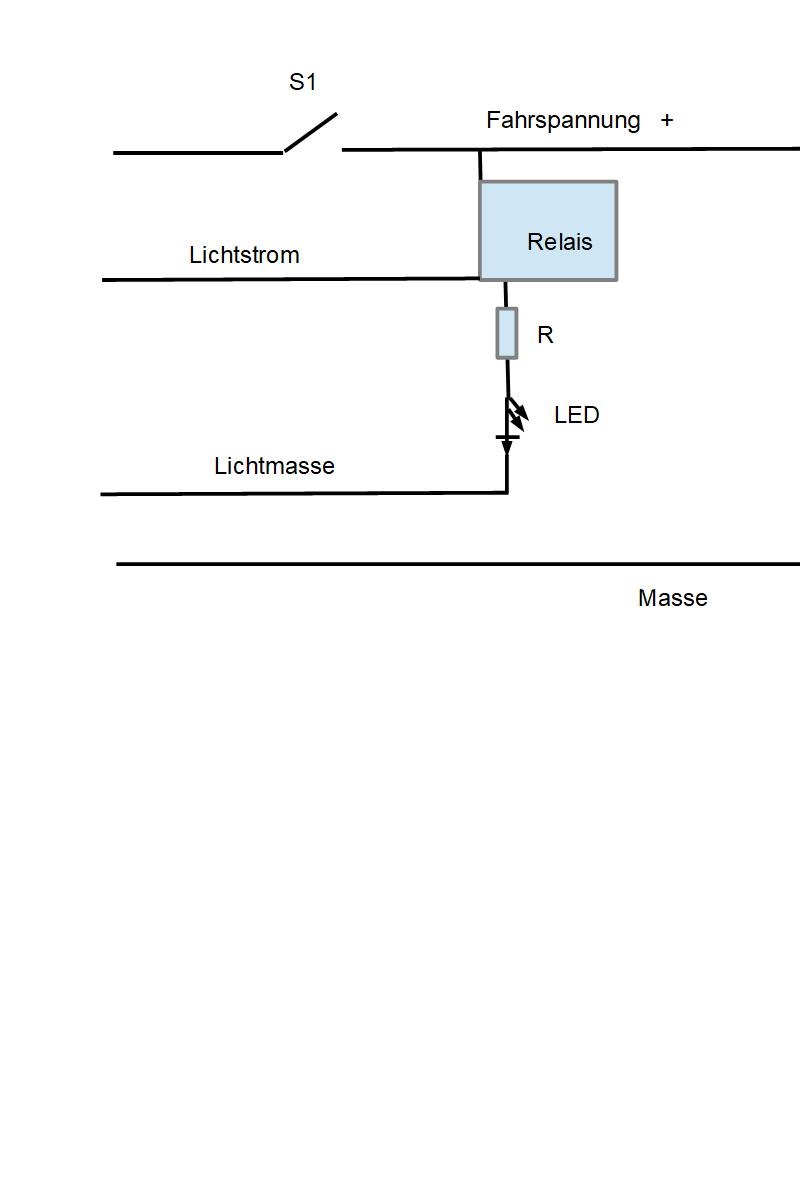

Entschuldigt die laienhafte Zeichnung bin kein Elektroniker.

[günni]

Moin,

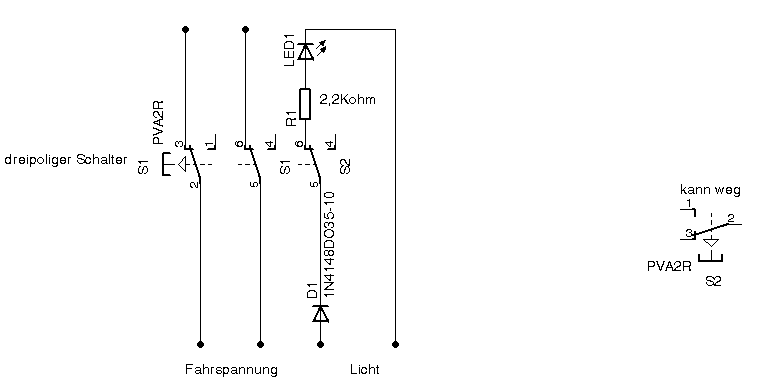

mit diesem Schalter kannst Du Dir das Relais sparen. Plan folgt

Nummerierung des Schalters im Plan nicht beachten

[werner58]

Danke, wieder was gespart
