Allgemeine Fragen .... bin neu

[Panther1977]

Hallo (hoffe, ich bin hier richtig),

Ich bin ganz neu im Modelleisenbahn anlegen und so. Ich habe aus der DDR noch meine Eisenbahn von Piko in HO. Sie fährt mit Trafo. Jetzt möchte ich diese gern als Anlage bauen. Und dazu hab ich einige Fragen:

Kann ich Schienen von heute von Piko dazukaufen?
Passen auch andere Schienen dazu, die ich dann kombinieren kann?
Mein Trafo ist nun seit ca 5 Jahren kaputt, kann ich einen aktuellen dazukaufen?
Trafo heißt, meine bahn fährt mit Wechselstrom, richtig?

Ich danke euch für Eure Hilfe

Liebe Grüße vom Neuling
Katrin

[HaNull]

Moin, Katrin,
willkommen im Forum!

Trafo heißt, meine bahn fährt mit Wechselstrom, richtig?

Ja, aus einem Trafo kommt Wechselstrom.
Manchmal sagt man "Trafo", meint aber Fahrgerät. Vielleicht fährt die Bahn also mit Gleichstrom.

Bilder des Geräts und des Typenschilds könnten helfen. Ebenso Bilder der Gleisstücke.

[Masso]

Nana, der trafo macht aus den 230v Steckdose die jeweils benötigte Spannung, egal ob Wechsel oder gleichstrom. Daher,wie schon erwähnt, mal das Typenschild am besten posten

[Kai Eichstädt]

Moin Katrin,

Trafo heißt, meine bahn fährt mit Wechselstrom, richtig?

Trafo heißt, daß da ein Kasten aus Netzspannung der Steckdose eine weniger gefährliche Spannung transformiert.
Wenn ich Piko und DDR lese, dann behaupte ich mal, daß die Loks alle mit Gleichstrom fahren.
Wechselstrom wird dann üblicherweise für Weichen, Signale und alles, was leuchtet, verwendet.

Gruß
Kai

[Panther1977]

Also mein Trafo läßt die Bahn fahren. Er wird an die Schiene angeknubbelt und dann ist der Strom auf der Schiene. Und die Bahn fährt. Ich hab also keine Ahnung ob Gleichstrom oder Wechselstrom.

Und kann ich die Piko schienen it anderen >Marken verbindenn oder nur mit Piko?

[HaNull]

Nana, der trafo macht aus den 230v Steckdose die jeweils benötigte Spannung, egal ob Wechsel oder gleichstrom.

Ne, ne, wenn Gleichstrom rauskommt, dann ist es ein Netzteil und kein Trafo.

[Niederrheiner]

Piko war und ist ein 2-Leiter-Gleichstromsystem. Zumindest in der analogen Ausführung. Und Trafo war eigentlich der normale Begriff. Zumal ja auch hinten Wechselstrom für die Lampen raus kommt.
Piko ist HO, wo man nur aufpassen muss ist die Schienenhöhe. Alte Fahrzeuge haben sehr hohe Spurkränze. Eventuell müssen die abgedreht werden, weil die Fahrzeuge zuviel Lärm machen.

[Masso]

Nana, der trafo macht aus den 230v Steckdose die jeweils benötigte Spannung, egal ob Wechsel oder gleichstrom.

Ne, ne, wenn Gleichstrom rauskommt, dann ist es ein Netzteil und kein Trafo.

Naja, bedingt, guck dir mal lgb trafo 5006 an, da kommt Wechsel und gleichspannung raus und wird als trafo verkauft
Ansonsten gebe ich dir recht, schimpft sich sonst Netzteil.

[günni]

Moin,
es ist ein Transformator mit integriertem Gleichstrom-Fahrgerät.

@Katrin,
bitte zeige uns ein Foto vom Typenschild Deines defekten Transformators/Fahrgerät.

[Panther1977]

??? Hab ich doch. Oben in meinem Beitrag hab ich das Foto zugefügt.

[Stephan Hertz]

Oben in meinem Beitrag hab ich das Foto zugefügt.

Neulinge müssen zur Spam-Vermeidung frei geschaltet werden, daher ist es keine gute Idee gewesen, das nachträglich einzufügen...

[günni]

Moin,

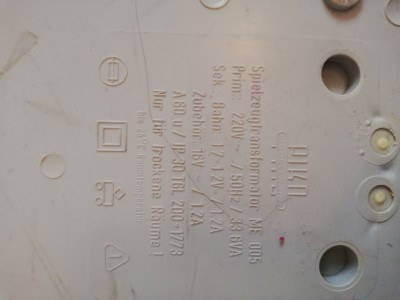

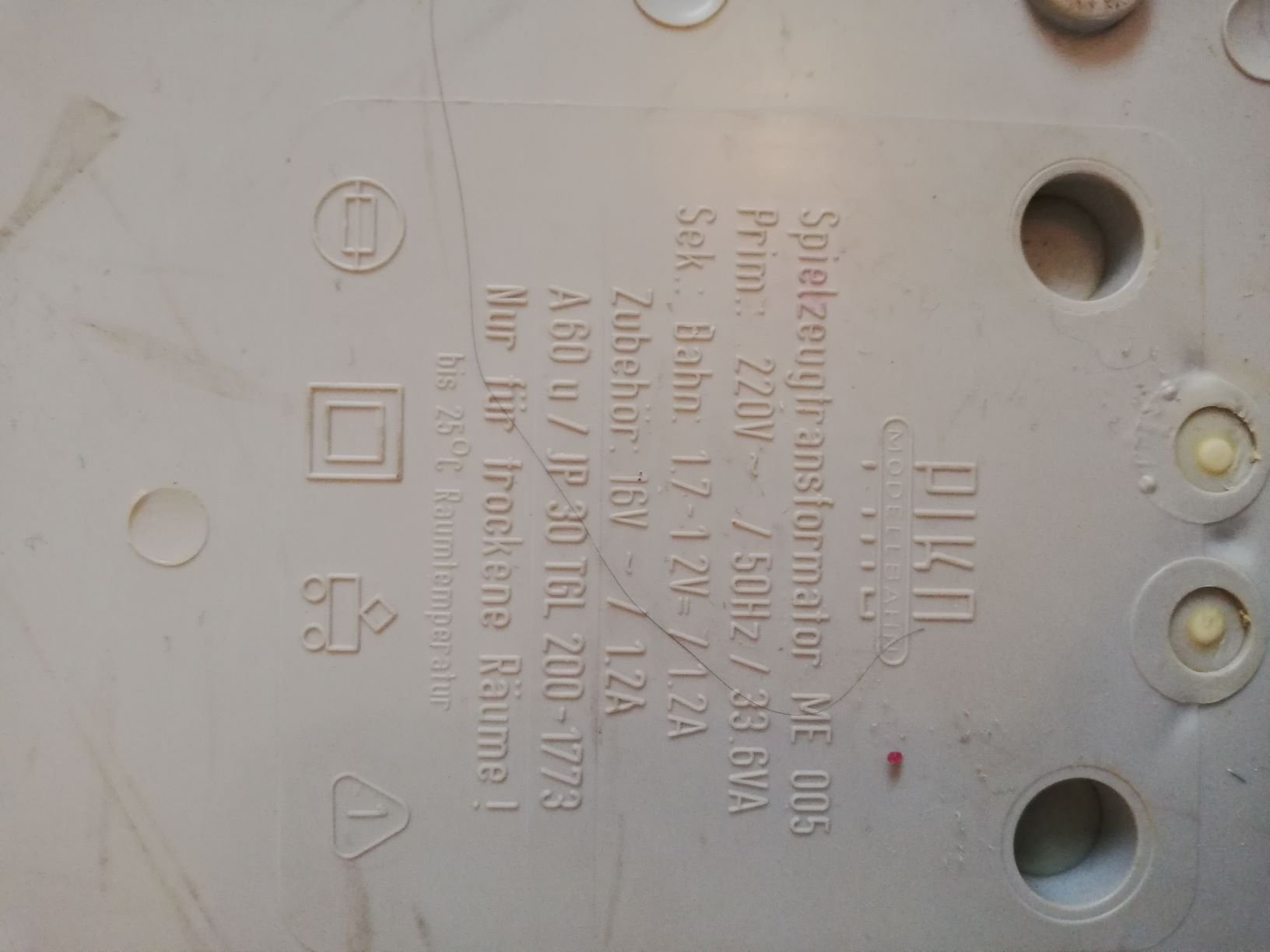

also es ist ein Trafo 16V (belastbar bis 1,2A) Wechselspannung, plus Fahrgerät 1,7V-12V (belastbar bis 1,2A) Gleichspannung.
Ein Fahrgerät mit max. 12V habe ich nicht gefunden, aber eines das max. 14V liefert ist durchaus verwendbar. Um es salopp zu sagen, nicht bis zur maximalen Spannung aufdrehen, selbst bei 12V dreht man nicht bis zur Maximalspannung auf, es sieht einfach gräuslich aus wenn der Zug wie ein F1-Car über die Anlage rast.

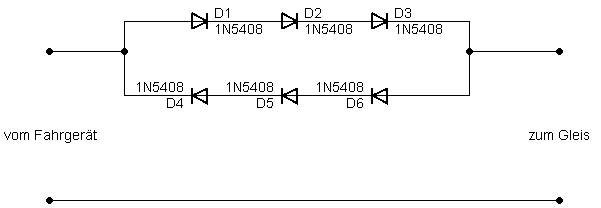

Wenn Du wegen der 14 V trotzdem Bedenken hast, dann helfen Dir 6 Dioden 1N5408. jeweils 3 Dioden in Reihe schalten und die Reihenschaltungen antiparallel geschaltet in Reihe zur Fahrspannung schalten.

Spannung runter.png (2.89 KiB) 1710 mal betrachtet

EDIT: Schaltplan eingefügt

[Niederrheiner]

Und noch mal zu den Schienen zurück. Es gibt oder gab (vor Korona) Spielzeugmärkte. Das sind mehr oder minder Trödelmärkte, bei denen zwar Eintritt bezahlt werden muss. Das meiste was angeboten wird sind Modelleisenbahnen. Meist gebraucht. Ab und zu Neuware. Sowohl Schienen, Weichen, Lokomotiven, Trafos und anderes Zubehör. Dort bekommst Du mit etwas Glück auch alte Schienen und Weichen der Firma Piko.
Ob es Schienen gibt oder Anschlussgleise, auf der einen Seite Piko DDR auf Piko jetzt bin ich überfragt. Eventuell darüber nachdenken die Schienen und Weichen gegen ein neueres Fabrikat austauschen. Wenn ich das richtig in Erinnerung habe waren die Züge wegen der großen Fertigungstoleranzen der Weichen früher des Öfteren entgleist bei meinem Cousin. Das war in den 80‘ern im Erzgebirge. Das kannte isch so nicht bei Fleischmann. Aber das Modellgleis (Messingprofile ohne Schotterbett) gibt es heute auch nicht mehr.
