Re: Car-System Umbauhilfe

Beitrag von Sebastian » Mittwoch 15. Juni 2011, 10:43

Moin,

Link zu meinem Ladegerät steht weiter oben, hier ist er aber nochmal, IMAX B6: http://www.youtube.com/watch?v=z-71NkdCcRU

Zum Tiefentladeschutz für LiPos haben wir hier im Forum auch schon einen Thread, den habe ich hier mal ausgegraben, da steht auch der Link zum Conrad Produkt drin incl alternativer Möglichkeiten. http://forum.miniatur-wunderland.de/car ... 26822.html

Sebastian
Videos rund um Car System und Funktionsmodellbau: https://www.plastikschnitzer.de

Luca S

Re: Car-System Umbauhilfe

Beitrag von Luca S » Mittwoch 15. Juni 2011, 11:43

ok danke

was sagst du zu denen http://cgi.ebay.de/2-St-3-7v-Lipo-Akku- ... 45f9b87dbe ??
2 stück würden rein passen

mfg Luca

Benutzeravatar
Sebastian
Forumane
Beiträge: 1895
Registriert: Freitag 3. Januar 2003, 11:28
Kontaktdaten:

Re: Car-System Umbauhilfe

Beitrag von Sebastian » Mittwoch 15. Juni 2011, 11:49

Besser eine kompakte Zelle als eine Parallelschaltung von mehreren kleinen, wenn man Platz hat. Und der ist hier vorhanden. Was würde von denen hier passen:
420mAh: http://cgi.ebay.de/Walkera-3-7V-420mAh- ... 43a1e7243c

oder 500mAh: http://cgi.ebay.de/batterie-3-7V-500mAh ... 3365660953

oder 600mAh: http://cgi.ebay.de/3-7V-600mAh-15C-li-p ... 33656606d6

Die habe ich alle getestet und kann sie empfehlen, da ist genau an Kapazität auch drin, was außen draufsteht, was bei anderen Akkutypen keinesfalls selbstverständlich ist!

Sebastian
Videos rund um Car System und Funktionsmodellbau: https://www.plastikschnitzer.de

Luca S

Re: Car-System Umbauhilfe

Beitrag von Luca S » Mittwoch 15. Juni 2011, 16:21

von denen da passt keiner so richtig die sind alle ein bischen groß

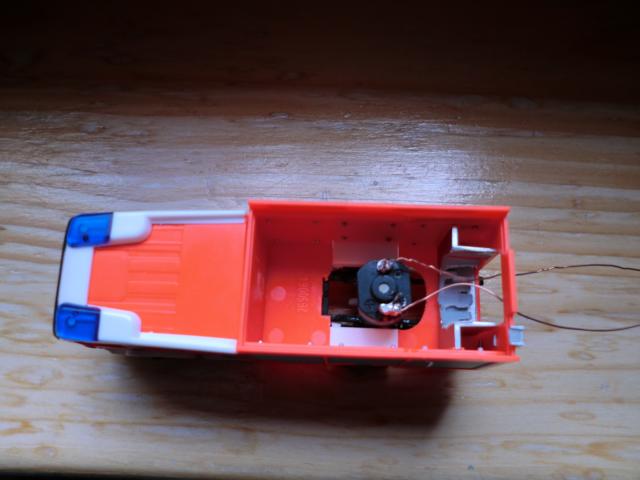

und so sieht das ganze momentan von innen aus

der zwischenraum von kabine und motor hat 23mm X 19mm X 15mm

mfg Luca
Dateianhänge

Benutzeravatar
juli
Forumane
Beiträge: 878
Registriert: Sonntag 2. Juli 2006, 15:51
Kontaktdaten:

Re: Car-System Umbauhilfe

Beitrag von juli » Mittwoch 15. Juni 2011, 16:48

Ich sag du hast 50 x 19 x 1 (cm) Platz, über Motor! Sehe ich das richtig ?
Mit freundlichen Grüßen aus Unterfranken, Julian.



Luca S

Re: Car-System Umbauhilfe

Beitrag von Luca S » Mittwoch 15. Juni 2011, 17:01

nein das siehst du falsch uberm motor kommt noch der deckel hin und dann ist da nur noch weniger als 5 mm platz

mfg Luca

Benutzeravatar
Sebastian
Forumane
Beiträge: 1895
Registriert: Freitag 3. Januar 2003, 11:28
Kontaktdaten:

Re: Car-System Umbauhilfe

Beitrag von Sebastian » Mittwoch 15. Juni 2011, 17:51

Ich würde den Motor flach einbauen, um so wenig wie möglich Platz zu verschenken. Heißt zwar mehr dremeln aber auch plötzlich riesig viel Platz nach oben und somit wesentlich mehr Fahrzeit!

Sebastian
Videos rund um Car System und Funktionsmodellbau: https://www.plastikschnitzer.de

Luca S

Re: Car-System Umbauhilfe

Beitrag von Luca S » Mittwoch 15. Juni 2011, 18:04

ok dann mach ich das morgen gleich

danke

mfg Luca

Luca S

Re: Car-System Umbauhilfe

Beitrag von Luca S » Mittwoch 15. Juni 2011, 21:03

also umgebaut hab ich es jetzt schon
nun hab ich diesen platz 43 mm X 23,5 mm X 10 mm
die akkus von dir sebastian sind etwas zu breit ich weiß nicht genau ob die mit 25 mm da rein passen
(glaub aber ehr nicht)
jetzt hab ich mich nochmal umgeschaut und diesen hier gefunden:
http://cgi.ebay.de/Lipo-Akku-3-7V-500mA ... 35ab82c08e
was sagt ihr dazu ??

wenn noch jemand was besseres weiß immer her damit :)

mfg Luca

Benutzeravatar
Sebastian
Forumane
Beiträge: 1895
Registriert: Freitag 3. Januar 2003, 11:28
Kontaktdaten:

Re: Car-System Umbauhilfe

Beitrag von Sebastian » Mittwoch 15. Juni 2011, 21:09

Ja der passt von den Abmessungen. Man muss halt nur lange genug suchen, dann findet man schon was. Oder hier nachfragen mit genauen Abmessungen oder Bidern, manchmal gibt es noch einen Plan B wie hier mit dem flachen EInbau des Motors- wie immer führen viele Wege nach Rom...

Grüße

Sebastian
Videos rund um Car System und Funktionsmodellbau: https://www.plastikschnitzer.de

Luca S

Re: Car-System Umbauhilfe

Beitrag von Luca S » Donnerstag 16. Juni 2011, 09:59

ich bestell lieber den von dir sebastian mit 600 mAh entweder er passt oder ich baue ihn etwas schräg ein oder er kommt in ein orginal faller fahrzeug von mir

mgf Luca

Luca S

Re: Car-System Umbauhilfe

Beitrag von Luca S » Freitag 24. Juni 2011, 17:55

Hi,
also der Akku ist gekommen ich habe http://cgi.ebay.de/Lipo-Akku-3-7V-500mA ... 35ab82c08e diesen hier bestellt da mir die Lieferzeiten bei dem anderen etwas lange vorgekommen sind.

Als der Akku heute kahm habe ich ihn spaßeshalber mal mit dem Motor verbunden und feststellen müssen dass ich warme Finger bekommen habe und seit dem jetzt schöne schwarze eingebrannte Striche auf meinen Fingern sind (vom halten des Drahtes)
Also gehe ich mal davon aus, dass da noch ein wiederstand dazwischen muss.
Wenn ja was für einer ???

Und was muss ich beim Einbau sonst noch beachten ??
oder was kann man noch alles falsch machen ??

mfg Luca

Benutzeravatar
Sebastian
Forumane
Beiträge: 1895
Registriert: Freitag 3. Januar 2003, 11:28
Kontaktdaten:

Re: Car-System Umbauhilfe

Beitrag von Sebastian » Freitag 24. Juni 2011, 18:12

Also erstmal muss ein LiPo Ladegerät natürlich vorhanden sein.

Der Motorstrom wird mit Dioden in Reihe (0,7 V Spannungsabfall pro Diode) vor den Motor begrenzt. Kein Widerstand, denn dadurch geht am Berg ordentlich Power verloren bzw er heizt den Berg hinab. Stichwort Ohmsches Gesetz.

Lange Lieferzeiten bei Akkus kommt daher, das die Ware aus Fernost kommt und teilweise bis zu 6 Wochen unterwegs ist.

Sebastian
Videos rund um Car System und Funktionsmodellbau: https://www.plastikschnitzer.de

Luca S

Re: Car-System Umbauhilfe

Beitrag von Luca S » Freitag 24. Juni 2011, 19:45

ok danke

bekomme ich bei einem Elektrogeschäft Dioden ??
oder muss man diese bestellen ??

Und an meinem motor (ist der N20 von Microantriebe) steht nirgens wie viel V der braucht weiß das zufällig jemand ??

mfg Luca

Benutzeravatar
Sebastian
Forumane
Beiträge: 1895
Registriert: Freitag 3. Januar 2003, 11:28
Kontaktdaten:

Re: Car-System Umbauhilfe

Beitrag von Sebastian » Freitag 24. Juni 2011, 20:18

Dioden sind ganz normale Standardbauteile wie z.B. auch Widerstände, sollte man in jedem normalen Elektronikladen bekommen.
Einziges Merkmal ist die maximale Stromstärke die eine Doide verträgt und die maximale Spannung. Spannung vertragen die alle in der Regel mehrere hundert Volt, darauf kommt es nicht an, es reicht wenn die Diode max. 0,3A verträgt. Oder 0,5A, ist auch egal. Die werden dann halt nur immer größer.

Der N20 Verträgt bis zu 6V, und läuft aber auch schon unter 1V an.

Die schwarzen Striche auf der Haut gab es höchstwarscheinlich eher, weil neben dem provisorischen an den Motor dranhalten evtl auch nur ganz kurz noch irgendwie ein Kurzschluss fabriziert wurde, das macht die Kabel dann so heiß, das sie in die Haut einbrennen und alles wird warm. Anders lässt sich das nicht erklären ;-) keine Angst sowas kann passieren, sollte aber nicht....

Wie schnell soll das Auto nachher fahren? Welches Getriebe wird es bekommen? Also welche Schnecke, welches Zahnrad? Dann kann ich evtl. ungefähr sagen wieviele Dioden welche Geschwindigkeit ergeben.

Sebastian
Videos rund um Car System und Funktionsmodellbau: https://www.plastikschnitzer.de

Luca S

Re: Car-System Umbauhilfe

Beitrag von Luca S » Freitag 24. Juni 2011, 22:04

ok dann schau ich mal nach dioden

also das Getriebe ist 30:1 und das Auto sollte schon recht schnell laufen, da es ja ein recht modernes fahrzeug ist und ich auch ein gutes stück Landstraße auf der Anlage habe.
Ich habe auch noch vor ein DC-Decoder einzubauen aulso kann man da ja auch noch was an der Geschwindikeit machen.

mfg Luca

Benutzeravatar
Sebastian
Forumane
Beiträge: 1895
Registriert: Freitag 3. Januar 2003, 11:28
Kontaktdaten:

Re: Car-System Umbauhilfe

Beitrag von Sebastian » Freitag 24. Juni 2011, 23:21

Bei DC Car Decoder braucht man gar keien Diode, Geschwindigkeitsreglung per Decoder. Ohne Decoder 2 Stück in Reihe und das Auto fährt ca. 80-90km/h umgerechnet.

Dioden kann man im Zweifelsfall eh immer gebrauchen.

Sebastian
Videos rund um Car System und Funktionsmodellbau: https://www.plastikschnitzer.de

Luca S

Re: Car-System Umbauhilfe

Beitrag von Luca S » Samstag 25. Juni 2011, 08:37

ok dann besorg ich mir mal Dioden die kann ich dan ja immer noch raus machen wenn ich den Dc-Decoder hab

Danke

mfg Luca

Luca S

Re: Car-System Umbauhilfe

Beitrag von Luca S » Samstag 25. Juni 2011, 10:55

und jetzt hab ich noch ne frage
Ich muss vom Akku ja noch Kabel zum Motor legen wei hast du diese dann fest gemacht ??
Soll ich diese einfach an das Kabel vom Akku dran löten ??

mfg Luca

Benutzeravatar
Sebastian
Forumane
Beiträge: 1895
Registriert: Freitag 3. Januar 2003, 11:28
Kontaktdaten:

Re: Car-System Umbauhilfe

Beitrag von Sebastian » Samstag 25. Juni 2011, 11:23

Ich würde die kurzen Kabel vom Akku NICHT ablöten und selbst am Akku rumlöten, denn dabei könnte der Akku etwas zuviel Hitze abbekommen. Lieber an die Akkukabel weitere Kabel anlöten, schließlich muss ja auch noch die Ladebuchse, Schalter etc angelötet werden.

Sebastian
