Einfache Beleuchtung Car System
Einfache Beleuchtung Car System
Hallo zusammen ich bin 14 Jahre alt und brauche Hilfe bei der einfachen Beleuchtung eines Car System Fahrzeuges (Nur Scheiwerfer und Rücklichter)
- TorstenF
- Forumane
- Beiträge: 497
- Registriert: Sonntag 16. Januar 2011, 14:56
- Wohnort: bei mir zu Hause
Re: Einfache Beleuchtung Car System
@ Felix
Und wo genau liegt jetzt das Problem
Wobei brauchst du denn jetzt Hilfe
Grüße
Torsten
Und wo genau liegt jetzt das Problem
Wobei brauchst du denn jetzt Hilfe
Grüße
Torsten
Grüße aus Hilden
Torsten
Torsten
Re: Einfache Beleuchtung Car System
Moin,
welche Spannung hat Dein Akku?
welche Spannung hat Dein Akku?
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Re: Einfache Beleuchtung Car System
Bestimmt keine 3,6Volt, somit brauchst du außer LEDs und Widerständen auch einen Spannungswandler.
Re: Einfache Beleuchtung Car System
Er hat 1.2v
Habt ihr vieleicht einen Schaltplan für Mich
Habt ihr vieleicht einen Schaltplan für Mich
- TorstenF
- Forumane
- Beiträge: 497
- Registriert: Sonntag 16. Januar 2011, 14:56
- Wohnort: bei mir zu Hause
Re: Einfache Beleuchtung Car System
@ Felix
Könntest du mal bitte dein Problem genauer beschreiben
Da könnte man jetzt auch schreiben:
"Du, ganz einfach. LEDs kaufen, einbauen und fertig"
Brauchst du Hilfe bei der Auswahl der LEDs?
Brauchst du Hilfe beim Einbauen?
Brauchst du Hilfe beim Verdrahten?
Sind es reine Faller Fahrzeuge ohne Decoder oder hast du schon etwas anderes mit eingebaut?
Oder was denn jetzt?
Nur zu schreiben das dein Akku hat 1,2v und du Hilfe brauchst reichen nicht aus
Lies dir bitte mal den Eintrag von Harry durch:
--> http://forum.miniatur-wunderland.de/car ... t8586.html
Grüße
Torsten
Könntest du mal bitte dein Problem genauer beschreiben
Da könnte man jetzt auch schreiben:
"Du, ganz einfach. LEDs kaufen, einbauen und fertig"
Brauchst du Hilfe bei der Auswahl der LEDs?
Brauchst du Hilfe beim Einbauen?
Brauchst du Hilfe beim Verdrahten?
Sind es reine Faller Fahrzeuge ohne Decoder oder hast du schon etwas anderes mit eingebaut?
Oder was denn jetzt?
Nur zu schreiben das dein Akku hat 1,2v und du Hilfe brauchst reichen nicht aus
Lies dir bitte mal den Eintrag von Harry durch:
--> http://forum.miniatur-wunderland.de/car ... t8586.html
Grüße
Torsten
Grüße aus Hilden
Torsten
Torsten
Re: Einfache Beleuchtung Car System
Moin,

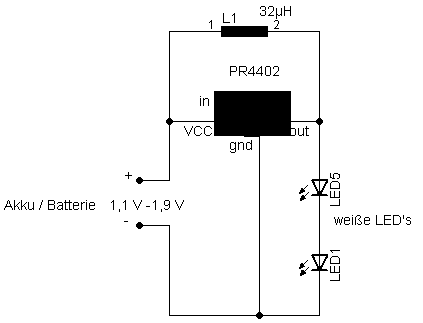

Du solltest SMD-Bauteile löten können.
Die Schaltung wird 2 mal aufgebaut. Für 2 rote LED in Reihe änderst Du die Spule in 47µH.
Du solltest SMD-Bauteile löten können.
Die Schaltung wird 2 mal aufgebaut. Für 2 rote LED in Reihe änderst Du die Spule in 47µH.
- Dateianhänge
-
- CS-Frontlicht-2reihe.png (1.12 KiB) 1401 mal betrachtet
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
-
- Forumane
- Beiträge: 368
- Registriert: Samstag 6. September 2008, 17:32
- Wohnort: Oberfranken
- Kontaktdaten:
Re: Einfache Beleuchtung Car System
Oder du besorgst dir einfach das FCS-L von Tams. Das ist nämlich genau dafür gedacht
LG Christoph
LG Christoph
Nach fest kommt ab.
Re: Einfache Beleuchtung Car System
...und kostet 9€.
Das geht billiger, kleiner und akkusparender!
Das geht billiger, kleiner und akkusparender!
-
- Forumane
- Beiträge: 368
- Registriert: Samstag 6. September 2008, 17:32
- Wohnort: Oberfranken
- Kontaktdaten:
Re: Einfache Beleuchtung Car System
Alles geht billiger und kleiner... Fragt sich nur wie da der Aufwand zum Nutzen steht. Außerdem bezweifle ich, dass die Größe ein Problem darstellt. Das Ding ist wirklich verdammt klein. Und 9€ im Vergleich dazu, was ein Fahrzeug kostet sind auch ein Witz. Und wenn beim Löten von SMD Bauteilen was kaputt geht, kommt man dann evtl schon drüber. Aber das muss jeder selbst wissen. Ich kann nur sagen, dass die Tams Bausteine meiner Meinung nach sehr zu empfehlen sind!
Schönen Abend,
Christoph
Schönen Abend,
Christoph
Nach fest kommt ab.
Re: Einfache Beleuchtung Car System
Moin,
die Tams-Bausteine sind m. E. gut. Jedoch hat der junge Mann nach einem Schaltbild gefragt. Das hat er bekommen.
die Tams-Bausteine sind m. E. gut. Jedoch hat der junge Mann nach einem Schaltbild gefragt. Das hat er bekommen.
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Re: Einfache Beleuchtung Car System
[quote="TorstenF"]@ Felix
Brauchst du Hilfe bei der Auswahl der LEDs?
Brauchst du Hilfe beim Einbauen?
Brauchst du Hilfe beim Verdrahten?
Sind es reine Faller Fahrzeuge ohne Decoder oder hast du schon etwas anderes mit eingebaut?
Oder was denn jetzt?
Sorry Ich schreibe zum erstenmal in einem Forum
ich brauche auch hilfe bei der Auswahl und beim verdrahten!
Brauchst du Hilfe bei der Auswahl der LEDs?
Brauchst du Hilfe beim Einbauen?
Brauchst du Hilfe beim Verdrahten?
Sind es reine Faller Fahrzeuge ohne Decoder oder hast du schon etwas anderes mit eingebaut?
Oder was denn jetzt?
Sorry Ich schreibe zum erstenmal in einem Forum
ich brauche auch hilfe bei der Auswahl und beim verdrahten!
Re: Einfache Beleuchtung Car System
Moin Felix,
willkommen hier im Forum!
leider kann hier niemand im Forum hellsehen (um das auszudrücken kommt dann in der Regel so ein Spruch nach dem Motto "Meine Glaskugel ist gerade kaputt")
Daher ist es sehr hilfreich, wenn du dir die Zeit nimmst und einmal ausführlich aufschreibst,
Hannes
willkommen hier im Forum!
leider kann hier niemand im Forum hellsehen (um das auszudrücken kommt dann in der Regel so ein Spruch nach dem Motto "Meine Glaskugel ist gerade kaputt")
Daher ist es sehr hilfreich, wenn du dir die Zeit nimmst und einmal ausführlich aufschreibst,
- was du eigentlich genau machen möchtest,
- wie weit du schon bist und
- welche Probleme du noch hast.
Hannes
Re: Einfache Beleuchtung Car System
Moin,
ganz wichtig, teile uns Deine Kenntnisse und handwerklichen Fähigkeiten mit.
ganz wichtig, teile uns Deine Kenntnisse und handwerklichen Fähigkeiten mit.
Gruß vom N-Bahner GüNNi
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Surftipps: Polizeimuseum
Pressemitteilungen von Polizei, Feuerwehr und Zoll.
Re: Einfache Beleuchtung Car System
Ich habe schon 2 normale car system autos gebaut und möchte jetzt das nächste Fahrzeug beleuchten. Dazu möchte ich diese PLatine verwenden: http://www.shop-modellbau-technik-hof.d ... ucts/FCS-3
Ich brauche hilfe bei der Auswahl der Leds und bei der verdrahtung ( wiederstände...)
Ich brauche hilfe bei der Auswahl der Leds und bei der verdrahtung ( wiederstände...)
Re: Einfache Beleuchtung Car System
Moin,
hier hast Du schon mal die Beschreibung des FCS3.
hier hast Du schon mal die Beschreibung des FCS3.
