Faller Car System Unterbau/Untergrund

[Frogger009]

Ich würde für den Aufbau eines Faller Car Systems (Analog) gerne eine Sperrholzplatte (152 X 50 cm) aus Birke als Untergrund benutzen.

Darauf montiert die Teile aus dem Laser-Street Programm.

Welche Materialstärke würdet Ihr mir für die Sperrholzplatte empfehlen ?

3, 4, 5, 6, 8 oder 10 mm ?

[Datterich]

Sperrholzplatte (152 X 50 cm) aus Birke als Untergrund

Das kommt ganz darauf an, wie und wo die Platte aufliegt, nur an den vier Ecken oder zusätzlich auch weiter in der Mitte. Ohne eine präzise Angabe kann hier niemand in seiner Glaskugel sehen, wie sehr eine Platte einer ganz gewissen Stärke sich durchbiegen könnte. Und wichtig wäre zusätzlich auch zu wissen, was alles später zusätzlich an "Gewichten" darauf aufgestellt werden wird, z.B. Bausätze, Gipslandschaften usw. Im Zweifel solltest Du die Platte lieber etwas dicker wählen, dann gibt es hinterher keine ärgerlichen Probleme.

Freundliche Grüße aus Darmstadt
Datterich

[meckisteam]

Welche Materialstärke würdet Ihr mir für die Sperrholzplatte empfehlen ?

3, 4, 5, 6, 8 oder 10 mm ?

Ohne einen tragenden Rahmen ? Gar keine der genannten Stärken.

3,4,5 und 6mm Platten dieses Formates hängen, wenn man sie nur an den Ecken unterstützt, schon durch ihr Eigengewicht sofort durch.
Die 8 und 10mm Platten werden nach längerer Zeit ebenfalls durch ihr Eigengewicht durchhängen. Gewicht durch eine Modellanlage vertragen auch sie nicht ohne einen tragenden Rahmen.

[Frogger009]

Aus was für einem Material sollte der Rahmen bestehen ?

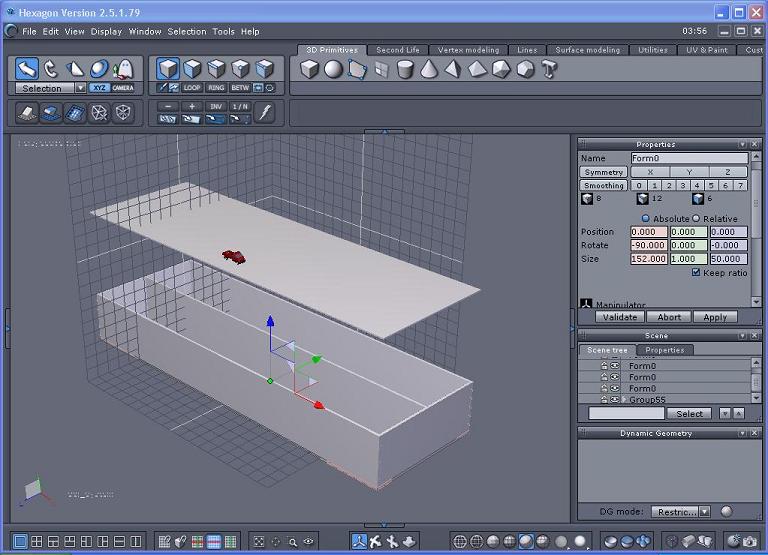

So soll das ganze aussehen (Siehe Bild):
Das obere Brett: 152X50X0.6cm
Das untere Brett: 152X50X1cm
Brett vorne/hinten: 152X20X1cm
Brett mitte: 150X20X1cm
Brett links/rechts: 48X20X1cm

Die senkrechten Bretter stehen auf dem unteren Brett.

Stützen sollen links, zentral und rechts angebracht werden.

Hügel und Auffahrten sollen aus einem PVC Hartschaumkern, der mit Gips und NOCH Felsspachtel verspachtelt wurde, gebildet werden.

Der Zug, die Stopstellen und Abzweigungen des Car Systems sollen dann mit Arduino Mikrocontrollerboards gesteuert werden.

Hat vielleicht jemand eine Ahnung wie gross die Leistungsaufnahme der Stopstellen und der Abzweigungen des Faller Car Systems ist ?

[günni]

Hat vielleicht jemand eine Ahnung wie gross die Leistungsaufnahme der Stopstellen und der Abzweigungen des Faller Car Systems ist ?

Moin,
nach dem ich ihn angeschrieben hatte, zeigte mir mein Informant diese Seite.

[Frogger009]

Danke, diese Seite ist sehr nützlich !

[Frogger009]

Wenn man Magnete verwenden will um zusätzliche Reedkontakte in den Fahrzeugen zu schalten, wie gross sollten diese Magnete dann sein ?

[Frogger009]

Ich möchte M3,5X35 Holzschrauben verwenden, bei einem Holzdurchmesser von 10mm.
Schraubenabstand zueinander 10cm.

Ist es ausreichend wenn ich dafür die Löcher auf 3mm vorbohre ?

Wie kann ich beim Bohren ins Holz ein Einreissen des selbigen verhindern ?

[günni]

Moin,
3mm vorbohren ist zu groß, maximal 1,5 - 2mm.

Zu Frage 2, nimm einen scharfen Holzbohrer. (Qualitätsware, keinen Billigmist.)

[Frogger009]

keinen Billigmist

Gebe es da eine spezielle Empfehlung ?

[HahNullMuehr]

Eher nein, aber eine grundsätzliche:

"Billiges" Werkzeug kostet dreimal (viermal?):

1. Anschaffungspreis
2. Kosten für neues Werkstück, da erster Versuch in die Wicken ging
3. Anschaffungspreis für ordentliches Werkzeug

(4. Entsorgung verdorbenes Werkstück und Billigmist)

Gruß

[Frogger009]

Spiralbohrer oder Schlangenbohrer ?

[HahNullMuehr]

Moin,

GüNNi schrieb : "Holzbohrer".

Zur genauen Unterscheidung siehe das Kapitel Bohrer in der Modellbau-Wiki.
Da steht übrigens noch so einiges drin, das für Dich interessant sein dürfte.

Gruß

[Frogger009]

Danke für den Tip.

Wieder etwas vernüftiges dazu gelernt !

Habe im Moment noch das Problem das ich nur Holzbohrersets mit Bohrern ab 3mm Größe finde !

[HahNullMuehr]

Bei dem Kaliber (GüNNi empfahl 1,5 - 2 mm vorzubohren) kommt es auch nicht drauf an.
Da die Schrauben einen Kopf haben, wird dieser etwaige Ugenauigkeiten/Ausfaserungen am Bohrlochrand zuverlässig abdecken. Also nimm einen Spiralbohrer (für Metall).

Um zu verhindern, dass das Loch an der Unterseite ausreißt, wenn der Bohrer durchstößt, hat sich folgende Arbeitsweise bewährt:

Werkstück fest auf eine "Opfer-"Unterlage pressen/aufspannen. Bis in das Opferholz bohren.
So bleiben die Unterseiten-Ränder der Bohrung sauber.
Sollen mehrere Werkstücke mit dem gleichen Lochmuster versehen werden, kann man diese auch passgenau aufeinander spannen. Dann muss nur am jeweils obersten der genaue Anriß gemacht werden.

Im Übrigen gilt beim Bohren immer: Der Bohrer macht das Loch, nicht der Druck auf die Bohrmaschine. Also: Immer mit mäßigem Druck bohren (lassen).

Gruß

[Dankwardt]

Birke = weiches Holz
Da kann man die kleine Löcher auch mit einem Dorn eindrücken.
So hat die Holzschraube mehr Material zum Halten.

[Frogger009]

Da kann man die kleine Löcher auch mit einem Dorn eindrücken.

Ist damit ein Splintentreiber gemeint ?

[günni]

Moin,
nein. Das kann in diesem Fall ein Nagel sein.
