Hallo

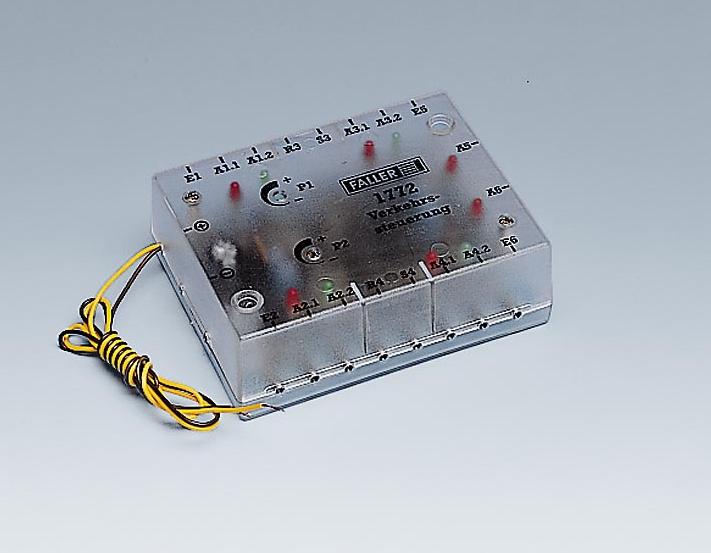

Mache kenne ja die Verkehrssteuerung von Faller
Kann mir da jemand Helfen, wo ich was anschließe ?
Also was an A, E ,R oder S kommt.
Denn ich will, wenn ich auf einen taster drücke, dass ein auto losfährt ( steht auf einer Parkplatzspule).
Dieses Überfahrt einen Sensor, der ein 2. auto losschickt ( steht ebenfalls auf einer Parkplatzspule), Zeitgleich wird eine stoppstelle aktiviert.
wo das 1 auto Hällt.
Mache kenne ja die Verkehrssteuerung von Faller
Kann mir da jemand Helfen, wo ich was anschließe ?
Also was an A, E ,R oder S kommt.
Denn ich will, wenn ich auf einen taster drücke, dass ein auto losfährt ( steht auf einer Parkplatzspule).
Dieses Überfahrt einen Sensor, der ein 2. auto losschickt ( steht ebenfalls auf einer Parkplatzspule), Zeitgleich wird eine stoppstelle aktiviert.
wo das 1 auto Hällt.
- Dateianhänge
-
- faller.JPG (37.6 KiB) 2289 mal betrachtet
Re: Faller Carsystem Verkehrssteuerung
Hallo,
ich mache das immer folgendermaßen:
Ich nehme einen Faller -Parkplatz und positioniere 50 cm davor und 5cm dahinter einen Reed-Schalter.Beide Reedschalter sind an einen Universalschaltbaustein von Conrad ( Bistabiles Relais ca.15 Euro))angeschlossen, der auch den Parkplatz freischaltet.
Das läuft dann so ab. Auto 1 steht auf dem Parkplatz, Auto 2 fährt über den Reed Nr.1 vor dem Parkplatz. Das Relais schaltet Spannung auf die Parkspule. Auto 1 fährt los und über den Reed Nr.2 hinter dem Parkplatz. Das Relais schaltet wieder und der Parkplatz wird stromlos, so dass Fahrzeug 2 darauf stehen bleibt.
Gruß
Fritz
ich mache das immer folgendermaßen:
Ich nehme einen Faller -Parkplatz und positioniere 50 cm davor und 5cm dahinter einen Reed-Schalter.Beide Reedschalter sind an einen Universalschaltbaustein von Conrad ( Bistabiles Relais ca.15 Euro))angeschlossen, der auch den Parkplatz freischaltet.
Das läuft dann so ab. Auto 1 steht auf dem Parkplatz, Auto 2 fährt über den Reed Nr.1 vor dem Parkplatz. Das Relais schaltet Spannung auf die Parkspule. Auto 1 fährt los und über den Reed Nr.2 hinter dem Parkplatz. Das Relais schaltet wieder und der Parkplatz wird stromlos, so dass Fahrzeug 2 darauf stehen bleibt.
Gruß
Fritz
Re: Faller Carsystem Verkehrssteuerung
weis nicht ob das auch bei mir geht.
den die autos stehen nebeneinander jedes auf einer Parkplatzspule.
soll später mal ein Feuerwehr einsatz werden .
und die Fahrzeuge solle nacheinader rausfahren.
also erst das 1. dann das 2.
habe kurz Vor der Einsatzstelle 1 Sensoren von Faller eingebaut.
dieser solle wen das 1. drüberfahrt das 2 Fahrzeug loschicken.
und gleichzeitig wenn das geht, die stoppstelle für das 1 aktivieren.
den die autos stehen nebeneinander jedes auf einer Parkplatzspule.
soll später mal ein Feuerwehr einsatz werden .
und die Fahrzeuge solle nacheinader rausfahren.
also erst das 1. dann das 2.
habe kurz Vor der Einsatzstelle 1 Sensoren von Faller eingebaut.
dieser solle wen das 1. drüberfahrt das 2 Fahrzeug loschicken.
und gleichzeitig wenn das geht, die stoppstelle für das 1 aktivieren.
Re: Faller Carsystem Verkehrssteuerung
gibt es vielleicht eine einfachere Lösung für so eine Steuerung ?

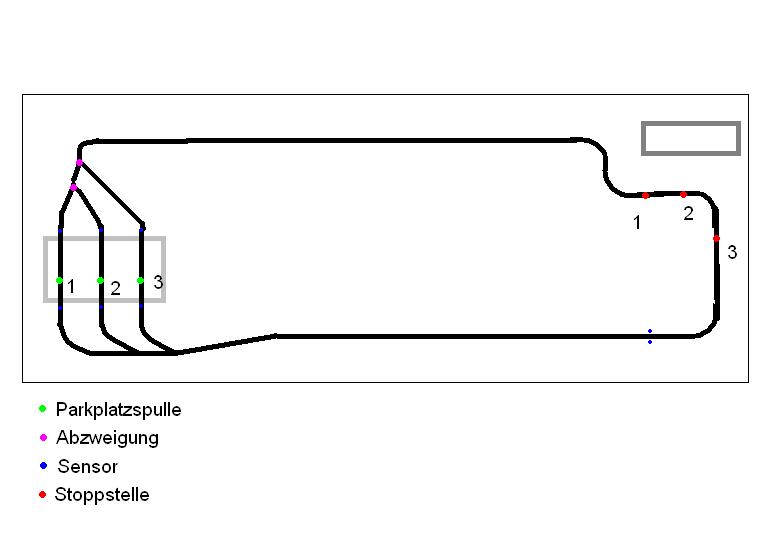

Später soll mal die Analge so aussehen.
wobei der Hellgraue kasten sollen die ummrisse der Feuerwache sein.
Vor und hinter der Wache sind bei jedem stellplatz noch Sensoren. die man leider nicht so gut sehen kann.
Soll erst mal eine Testanlage werden, die ich später noch ausbauen will.
Später soll mal die Analge so aussehen.
wobei der Hellgraue kasten sollen die ummrisse der Feuerwache sein.
Vor und hinter der Wache sind bei jedem stellplatz noch Sensoren. die man leider nicht so gut sehen kann.
Soll erst mal eine Testanlage werden, die ich später noch ausbauen will.
- Dateianhänge
-
- car.JPG (26.77 KiB) 2195 mal betrachtet
- Speed123
- Forumane
- Beiträge: 239
- Registriert: Montag 6. September 2004, 14:19
- Wohnort: Erkelenz
- Kontaktdaten:
Re: Faller Carsystem Verkehrssteuerung
Hallo Bart,
das ist für mich der typische Anwendungsfall einer kleinen Ablaufsteuerung, zum Beispiel die C-Control mit 8-fach-Relaiskarte und einem kurzen Basic-Programm : Mit den acht Relais kannst Du die 8 Geräte schalten (3x-Park, 3x-Stop und 2x Weiche);
Die C-Contral ist ab und zu noch bei Ebay zu haben.
Ich habe alle meine Car-System-Steuerungen damit aufgebaut.
Hier findest Du ein Video von dem Feuerwehr-Einsatz auf meiner Moba :
Es Brennt !!
Das ist genau das was Du auch bauen möchtest allerdings nur mit 2 Fahrzeugen.
Gruß
Hans
das ist für mich der typische Anwendungsfall einer kleinen Ablaufsteuerung, zum Beispiel die C-Control mit 8-fach-Relaiskarte und einem kurzen Basic-Programm : Mit den acht Relais kannst Du die 8 Geräte schalten (3x-Park, 3x-Stop und 2x Weiche);
Die C-Contral ist ab und zu noch bei Ebay zu haben.
Ich habe alle meine Car-System-Steuerungen damit aufgebaut.
Hier findest Du ein Video von dem Feuerwehr-Einsatz auf meiner Moba :
Es Brennt !!
Das ist genau das was Du auch bauen möchtest allerdings nur mit 2 Fahrzeugen.
Gruß
Hans
Geschwindigkeit ist keine Hexerei
Meine Hobby-Homepage
Meine Hobby-Homepage
Re: Faller Carsystem Verkehrssteuerung
Ich habe auch vor auf meiner Anlage eine Feuerwache zu bauen und da wollte ich fragen, ob es geht, das ein fahrzeug dem anderen die Weiche stellt, und dass das Fahzeug, was dann abgebogen ist, die Weiche wieder zurück stellt, das heißt, das die autos so dann in ihre buchten in wache fahren. Die Autos starten wollte ich über einfache Strom ein, Strom aus schalter , geht das ? Weil so kann ich ja entscheiden in welchem Abstand, welches Auto die autos haben sollen, bzw wann sie rausrücken sollen. dabei kann man ja einfach die Magnetbänder vor der Wache zusammenführen. LG Marvin
Zuletzt geändert von Brennendes-feuer am Dienstag 22. Dezember 2009, 21:51, insgesamt 1-mal geändert.
Re: Faller Carsystem Verkehrssteuerung
@speed
wo gibt es den de C-Control mit 8-fach-Relaiskarten noch außer bei ebay?
Oder gibt es beim electroriiesen C auch einen vergleichbaren wo man nehmen kann ?
wo gibt es den de C-Control mit 8-fach-Relaiskarten noch außer bei ebay?
Oder gibt es beim electroriiesen C auch einen vergleichbaren wo man nehmen kann ?
- Speed123
- Forumane
- Beiträge: 239
- Registriert: Montag 6. September 2004, 14:19
- Wohnort: Erkelenz
- Kontaktdaten:
Re: Faller Carsystem Verkehrssteuerung
Hallo Bart,

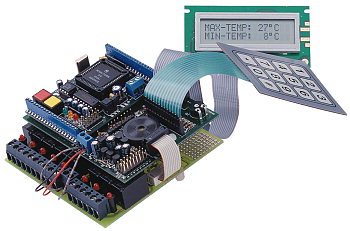

die Bauteile sind von Conrad :
C-Control : 124079
Application-Board : 124095
Relaiskarte : 950661
Die Relaisplatine ist im aktuellen Angebot nicht mehr aufgeführt;
ich habe meine letzten bei Ebay gebraucht ersteigert.
Vielleicht geht es noch über den Conrad Ersatzteildienst.
@Brennendes Feuer
off topic : vielleicht wäre ein neuer Name angebracht (feuer brennt immer)
Wenn Du die Fahrzeuge mit Schalter starten willst (Parkstelle) dann kannst Du auch die Weichen von Hand (Taster) schalten.
Gruß
Hans
die Bauteile sind von Conrad :
C-Control : 124079
Application-Board : 124095
Relaiskarte : 950661
Die Relaisplatine ist im aktuellen Angebot nicht mehr aufgeführt;
ich habe meine letzten bei Ebay gebraucht ersteigert.
Vielleicht geht es noch über den Conrad Ersatzteildienst.
@Brennendes Feuer
off topic : vielleicht wäre ein neuer Name angebracht (feuer brennt immer)
Wenn Du die Fahrzeuge mit Schalter starten willst (Parkstelle) dann kannst Du auch die Weichen von Hand (Taster) schalten.
Gruß
Hans
Geschwindigkeit ist keine Hexerei
Meine Hobby-Homepage
Meine Hobby-Homepage
Re: Faller Carsystem Verkehrssteuerung
Danke
ich muss mal schauen ob ich es mit C Control mache oder vielleicht erst mal alles analog.
Oder mal gucken ob ich irgendwie herausbekomme wie die Verkehrssteuerung von Faller genau Funktioniert.
Edit: habe gerade bei Faller etwas intersantes über die Verkehrssteuerung gefunden
http://faller.de/App/WebObjects/XSeMIPS ... erung.html
denke mal das hilft mir etwas weiter.
Werde natürlich weiter berichten wenn sich etwas getan hat.
ich muss mal schauen ob ich es mit C Control mache oder vielleicht erst mal alles analog.
Oder mal gucken ob ich irgendwie herausbekomme wie die Verkehrssteuerung von Faller genau Funktioniert.
Edit: habe gerade bei Faller etwas intersantes über die Verkehrssteuerung gefunden
http://faller.de/App/WebObjects/XSeMIPS ... erung.html
denke mal das hilft mir etwas weiter.
Werde natürlich weiter berichten wenn sich etwas getan hat.
- Dankwardt
- Forumane
- Beiträge: 1762
- Registriert: Montag 27. Oktober 2003, 23:12
- Wohnort: 40721 Hilden - 402 km von Hamburg
- Kontaktdaten:
Re: Faller Carsystem Verkehrssteuerung
Wenn das fest mit einem PC-gesteuert werden soll, kann man an einer Druckerschnittstelle LPT 8 Relais anschließen.
Für Rechner die keinen Durckerausgang mehr haben gibt es USB-LPT Adapter.
So lassen sich 3 x 8 Relais mit einem einfachen Programm steuern.
Für Rechner die keinen Durckerausgang mehr haben gibt es USB-LPT Adapter.
So lassen sich 3 x 8 Relais mit einem einfachen Programm steuern.
Gruß Siegmund
Schon in der modellbau-wiki.de oder Forum.DC-Car.de gesucht?
oder Steuerungen für Car-Systeme -> WIKI.DC-Car.de
oder bei www.modellautobahnen.de Seit 1.4.2004 nun 16 Jahre
Schon in der modellbau-wiki.de oder Forum.DC-Car.de gesucht?
oder Steuerungen für Car-Systeme -> WIKI.DC-Car.de
oder bei www.modellautobahnen.de Seit 1.4.2004 nun 16 Jahre
Re: Faller Carsystem Verkehrssteuerung
Später will ich es mal komplett mit PC Steuern, aber zuerst mal mit der Verkehrssteuerung testen, vielleicht geht es,
was ich auch noch einbauen will ist das Einsatz Modul MB1
Muss aber mal schauen wo man den noch herbekommen kann.
Erst mal hat die Steuerung vorrang, werde nächste woche mal dran gehen ..
was ich auch noch einbauen will ist das Einsatz Modul MB1
Muss aber mal schauen wo man den noch herbekommen kann.
Erst mal hat die Steuerung vorrang, werde nächste woche mal dran gehen ..
- Dankwardt
- Forumane
- Beiträge: 1762
- Registriert: Montag 27. Oktober 2003, 23:12
- Wohnort: 40721 Hilden - 402 km von Hamburg
- Kontaktdaten:
Re: Faller Carsystem Verkehrssteuerung
Dann ist das doch ein Umweg.
Besser wäre ein eindeutiges Konzept, was, wann, wie passieren soll.
Wenn man sich nicht sicher ist und im Hinterkopf bereits der PC ist halte ich den Einsteig mit dem PC für die preiswerteste Lösung.
Abzweigungen, Stopstellen usw. sind mit Servo und Servodecodern direkt zu bedienen. Programm liegt den Decoder bei.
Ebenso sind DC-Car-Autos (Erweiterung ab 30,00 Euro) und eine PC-Sender direkt zu bedienen. Dafür ist die Demo von Windigpet schon ausreichend.
Wenn man sich nun mit dem Programmieren beschäftigt, ist der gesamte Ablauf mit einer einfachen Basicprogrammierung machbar.
Keine weiteren Adapter erforderlich.
Eine umgebaute Tastatur kann zur Rückmeldung von über 100 Rückmeldern benutzt werden.
Also kann der PC mehre komplette Verkehrssteuerung von Faller spielen ersetzen.
Stopstellen? Kein Problem.
Einfach eine Rückmeldung an den PC wo sich ein Auto befindet.
Dann kann der PC STOP zu einem bestimmtem Auto senden.
Auftastendruck soll etwas passiern. Auch kein Problem
Eine Tastur bietet 100 Möglichkeiten zur Auswahl.
Hinweise dazu:
- MB1 und DC-Car arbeiten ähnliche.
- Die Verkehrssteuerung mit den Stopspulen könnte bei DC-Car durch Vorfahrtstiny ersetzt werden. Abstandsteuerung serienmäßig.
- Der automatisch Betrieb einer Anlage ist mit Funktionsbauteinen machbar.
Zeitglieder / Ampelschaltgeräte steuern alle Funktionen.
- Die Steuerung mit dem PC kostet ca. 5 Euro zu einem DC-Car-Auto und einen PC-Sender. Kostenlose Bauanleitung im DC-Car-Forum.
Der Rest ist Programmierarbeit die man auch bei C-Control oder anderem lernen muss.
Grundlagen auf http://www.modellautobahnen.de Technik
oder http://www.wiki.dc-car.de
übrigen:
Eine ähnliche Aufgabenstellung hat sich ein 14 jähriger in Worms gestellt, der im April nächsten Jahres das als Schulprojekt präsentieren will.
Bei den letzen beiden Worksshops in Eningen hat er mit den Fahrzeugen (Originalnachbau der Feuerwehrfahrzeug des Ortes) begonnen.
Die laufen nun und es geht jetzt da rum die Steuerung auf der Anlage einzubauen.
Er verwendet Servodecoder mit Schaltervorsatz und Funktionsbausteinen.
Dadurch läuft nachher alles ohne PC auf Tastendruck ab.
Blaulicht Einsatz für 4 Fahrzeug auf Tastendruck und ein normaler LKW.
Besser wäre ein eindeutiges Konzept, was, wann, wie passieren soll.
Wenn man sich nicht sicher ist und im Hinterkopf bereits der PC ist halte ich den Einsteig mit dem PC für die preiswerteste Lösung.
Abzweigungen, Stopstellen usw. sind mit Servo und Servodecodern direkt zu bedienen. Programm liegt den Decoder bei.
Ebenso sind DC-Car-Autos (Erweiterung ab 30,00 Euro) und eine PC-Sender direkt zu bedienen. Dafür ist die Demo von Windigpet schon ausreichend.
Wenn man sich nun mit dem Programmieren beschäftigt, ist der gesamte Ablauf mit einer einfachen Basicprogrammierung machbar.
Keine weiteren Adapter erforderlich.
Eine umgebaute Tastatur kann zur Rückmeldung von über 100 Rückmeldern benutzt werden.
Also kann der PC mehre komplette Verkehrssteuerung von Faller spielen ersetzen.
Stopstellen? Kein Problem.
Einfach eine Rückmeldung an den PC wo sich ein Auto befindet.
Dann kann der PC STOP zu einem bestimmtem Auto senden.
Auftastendruck soll etwas passiern. Auch kein Problem
Eine Tastur bietet 100 Möglichkeiten zur Auswahl.
Hinweise dazu:
- MB1 und DC-Car arbeiten ähnliche.
- Die Verkehrssteuerung mit den Stopspulen könnte bei DC-Car durch Vorfahrtstiny ersetzt werden. Abstandsteuerung serienmäßig.
- Der automatisch Betrieb einer Anlage ist mit Funktionsbauteinen machbar.
Zeitglieder / Ampelschaltgeräte steuern alle Funktionen.
- Die Steuerung mit dem PC kostet ca. 5 Euro zu einem DC-Car-Auto und einen PC-Sender. Kostenlose Bauanleitung im DC-Car-Forum.
Der Rest ist Programmierarbeit die man auch bei C-Control oder anderem lernen muss.
Grundlagen auf http://www.modellautobahnen.de Technik
oder http://www.wiki.dc-car.de
übrigen:
Eine ähnliche Aufgabenstellung hat sich ein 14 jähriger in Worms gestellt, der im April nächsten Jahres das als Schulprojekt präsentieren will.
Bei den letzen beiden Worksshops in Eningen hat er mit den Fahrzeugen (Originalnachbau der Feuerwehrfahrzeug des Ortes) begonnen.
Die laufen nun und es geht jetzt da rum die Steuerung auf der Anlage einzubauen.
Er verwendet Servodecoder mit Schaltervorsatz und Funktionsbausteinen.
Dadurch läuft nachher alles ohne PC auf Tastendruck ab.
Blaulicht Einsatz für 4 Fahrzeug auf Tastendruck und ein normaler LKW.
Gruß Siegmund
Schon in der modellbau-wiki.de oder Forum.DC-Car.de gesucht?
oder Steuerungen für Car-Systeme -> WIKI.DC-Car.de
oder bei www.modellautobahnen.de Seit 1.4.2004 nun 16 Jahre
Schon in der modellbau-wiki.de oder Forum.DC-Car.de gesucht?
oder Steuerungen für Car-Systeme -> WIKI.DC-Car.de
oder bei www.modellautobahnen.de Seit 1.4.2004 nun 16 Jahre
Re: Faller Carsystem Verkehrssteuerung
Ja ist zwar ein umweg, aber ich wollte es erst mal so probieren, und dann später auf PC umstellen.
da ich erst mal so erfahrung sammel wollte.
ist ja nur ein "Test" anlage .
Mein einziges prolem wäre das programmierne, da ich in diesem gebiet anfänge wäre.
deshlab erst mal so analog testen und später auf Digital mit pc ...
da ich erst mal so erfahrung sammel wollte.
ist ja nur ein "Test" anlage .
Mein einziges prolem wäre das programmierne, da ich in diesem gebiet anfänge wäre.
deshlab erst mal so analog testen und später auf Digital mit pc ...
Re: Faller Carsystem Verkehrssteuerung
Hallo Siegmund,
Gruß
Christian
Hört sich nach einem interessanten Projekt an. Und dazu noch in meiner Altersklasse . Besteht dort irgendwie Möglichkeit zur Kontaktaufnahme?Dankwardt hat geschrieben:übrigen:
Eine ähnliche Aufgabenstellung hat sich ein 14 jähriger in Worms gestellt, der im April nächsten Jahres das als Schulprojekt präsentieren will.
Bei den letzen beiden Worksshops in Eningen hat er mit den Fahrzeugen (Originalnachbau der Feuerwehrfahrzeug des Ortes) begonnen.
Die laufen nun und es geht jetzt da rum die Steuerung auf der Anlage einzubauen.
Er verwendet Servodecoder mit Schaltervorsatz und Funktionsbausteinen.
Dadurch läuft nachher alles ohne PC auf Tastendruck ab.
Blaulicht Einsatz für 4 Fahrzeug auf Tastendruck und ein normaler LKW.
Gruß
Christian
Re: Faller Carsystem Verkehrssteuerung
Gibt mal was neues.
habe heute mal geteste ob wie es mit der Verkehrssteuerung geht.
bis jetzt sieht es gut aus.
fahrzeugfährt über sensor und aktiviert stoppstelle.
muss nur noch den 2 parkplatz anschließen, so das auch das 2 Fahrzeug die gleiche abfolge macht, blos für seinen stop platz.
Dann wird ein Verzögerungs einschalter aktiviert ( als erstatz für den Taster den man zur rückstellung braucht) so das alle fahrzeuge wieder zurück in die wache Fahren. dazu muss ich noch eine 2. Verkehrssteuerung und sensoren kaufen ..
wird aber mit sicherheit funktionieren. so ist es mal wie so ne art Knopfdrück aktion.
knopfdruck startet es und automatisch wird es beendet.
Erst müssen alles Fahrzeuge Fahren, dann mache ich mich an den ummbau
wo kamm na den das Einsatz Modul MB1 noch herbekommen ?
habe heute mal geteste ob wie es mit der Verkehrssteuerung geht.
bis jetzt sieht es gut aus.
fahrzeugfährt über sensor und aktiviert stoppstelle.
muss nur noch den 2 parkplatz anschließen, so das auch das 2 Fahrzeug die gleiche abfolge macht, blos für seinen stop platz.
Dann wird ein Verzögerungs einschalter aktiviert ( als erstatz für den Taster den man zur rückstellung braucht) so das alle fahrzeuge wieder zurück in die wache Fahren. dazu muss ich noch eine 2. Verkehrssteuerung und sensoren kaufen ..
wird aber mit sicherheit funktionieren. so ist es mal wie so ne art Knopfdrück aktion.
knopfdruck startet es und automatisch wird es beendet.
Erst müssen alles Fahrzeuge Fahren, dann mache ich mich an den ummbau
wo kamm na den das Einsatz Modul MB1 noch herbekommen ?
