RC Truck mit alternativem Antrieb

Beitrag von kniffo01 » Montag 17. Februar 2014, 21:19

Hallo Zusammen,

dieser Fahrzeug ist durch einen Spaß und etwas viel Fantasie entstanden.
Die Frage war, ist sowas auch im kleinen Maßstab möglich? Wie man sieht ja.

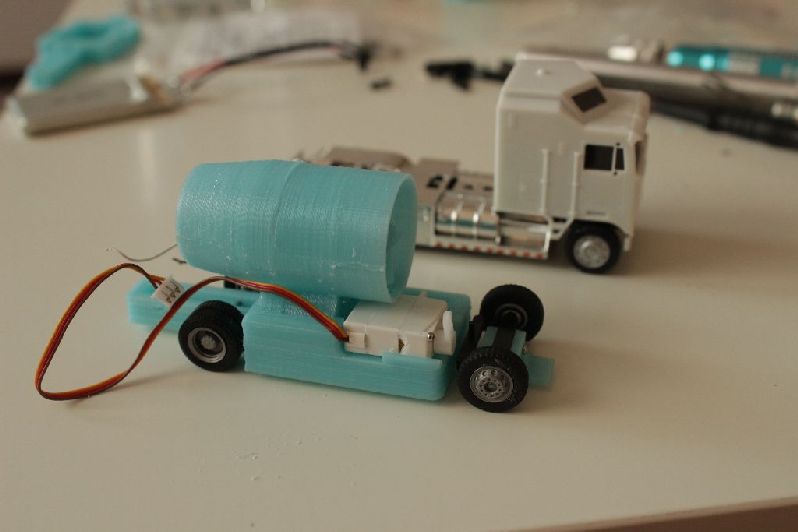

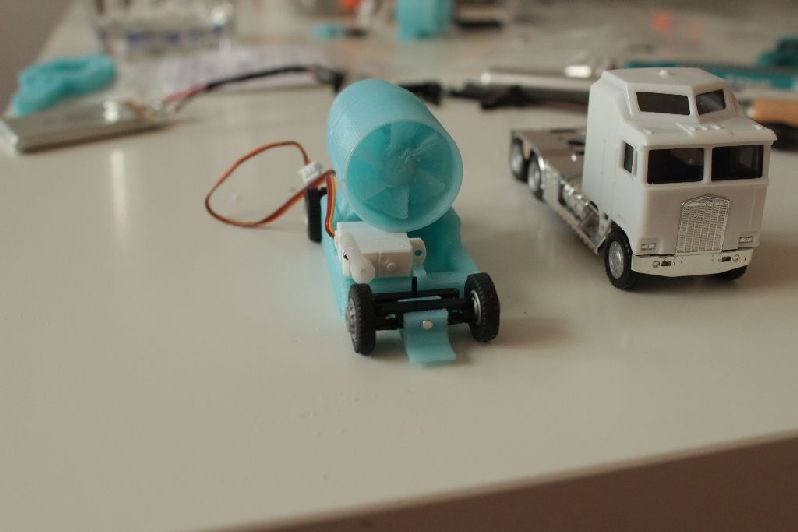

Der Antrieb wurde durch einen selbst konstruierten Impeller realisiert der durch einen 11mm Brushless angetrieben wird. In der aktuellen Konstellation hat der Impeller einen Schub von ca 7,5 gramm.

Die Lenkung funktioniert leider noch nicht. Das Problem ist aber erkannt und eine Lösung in Arbeit.

Hier ein kleines Video von den ersten Testläufen.
http://www.youtube.com/watch?v=waL3ORQIZIs
Grüße
Oliver
Dateianhänge

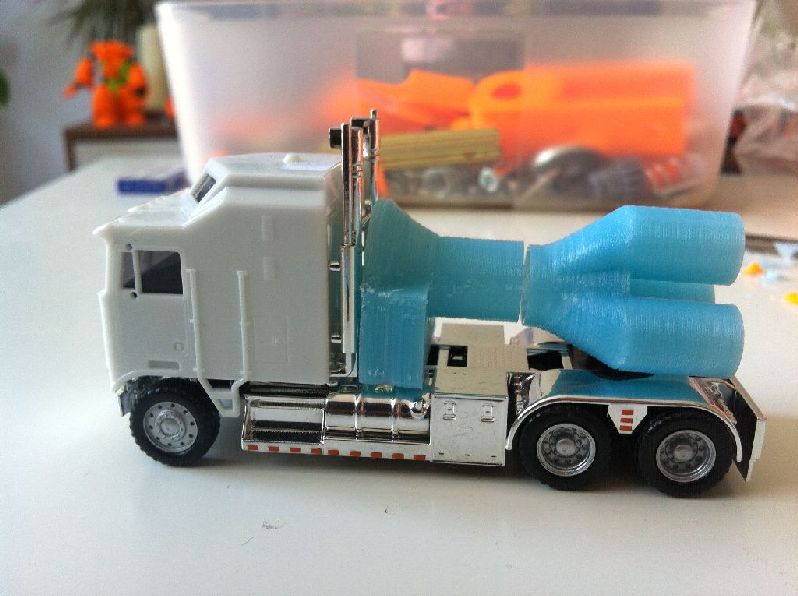

So sollter der Truck eigentlich aussehen. Leider reicht bei dieser Konstruktion der Schub nicht aus.

Benutzeravatar
TorstenF
Forumane
Beiträge: 497
Registriert: Sonntag 16. Januar 2011, 14:56
Wohnort: bei mir zu Hause

Re: RC Truck mit alternativem Antrieb

Beitrag von TorstenF » Dienstag 18. Februar 2014, 16:33

Super Idee, sowas gefällt mir besonders :!:

Kurze Frage, was ist das für ein Servo?
Könntest du mir da bitte ein paar Infos geben?
Danke im Vorraus.
Grüße aus Hilden
Torsten

Benutzeravatar
TT-Toni
Forumane
Beiträge: 605
Registriert: Montag 28. Februar 2011, 21:21
Wohnort: Zu Hause

Re: RC Truck mit alternativem Antrieb

Beitrag von TT-Toni » Dienstag 18. Februar 2014, 22:02

Ja unbedingt bitte, der schaut doch von seiner recht kleinen Größe so aus, auch für Fahrzeuge in 1:120 geeignet zu sein.
Die Abmaße würden mich auch interessieren.
NeTTe Grüße vom Toni

> DIES < und > DAS < hilft Leben retten!

kniffo01
Stammgast
Beiträge: 67
Registriert: Freitag 17. Juli 2009, 15:51
Wohnort: Frankfurt

Re: RC Truck mit alternativem Antrieb

Beitrag von kniffo01 » Sonntag 23. Februar 2014, 16:42

Hi,

danke für euer Lob.
Das Servo ist von HobbyKing aus China.
Die Abmessungen ist ca: 14x5x13mm. Allerdings kann es noch etwas verkleinert werden.
Die Elekktronik kann separat vom Servo verstaut werden.
Wenn gewünscht kann ich noch einmal ein Foto von einem verkleinertem Servo einstellen.

Grüße

Oliver

Benutzeravatar
TT-Toni
Forumane
Beiträge: 605
Registriert: Montag 28. Februar 2011, 21:21
Wohnort: Zu Hause

Re: RC Truck mit alternativem Antrieb

Beitrag von TT-Toni » Montag 24. Februar 2014, 18:26

Ja, Bild ist gut, wenn es keine Umstände macht. Danke...
NeTTe Grüße vom Toni

> DIES < und > DAS < hilft Leben retten!

Benutzeravatar
TorstenF
Forumane
Beiträge: 497
Registriert: Sonntag 16. Januar 2011, 14:56
Wohnort: bei mir zu Hause

Re: RC Truck mit alternativem Antrieb

Beitrag von TorstenF » Dienstag 25. Februar 2014, 11:38

@ Oliver

Würde mich auch interessieren.
Danke nochmals für die Info.
Grüße aus Hilden
Torsten

kniffo01
Stammgast
Beiträge: 67
Registriert: Freitag 17. Juli 2009, 15:51
Wohnort: Frankfurt

Re: RC Truck mit alternativem Antrieb

Beitrag von kniffo01 » Dienstag 11. März 2014, 21:40

Nabend Zusammen,

sorry das es etwas länger gedauert hat.

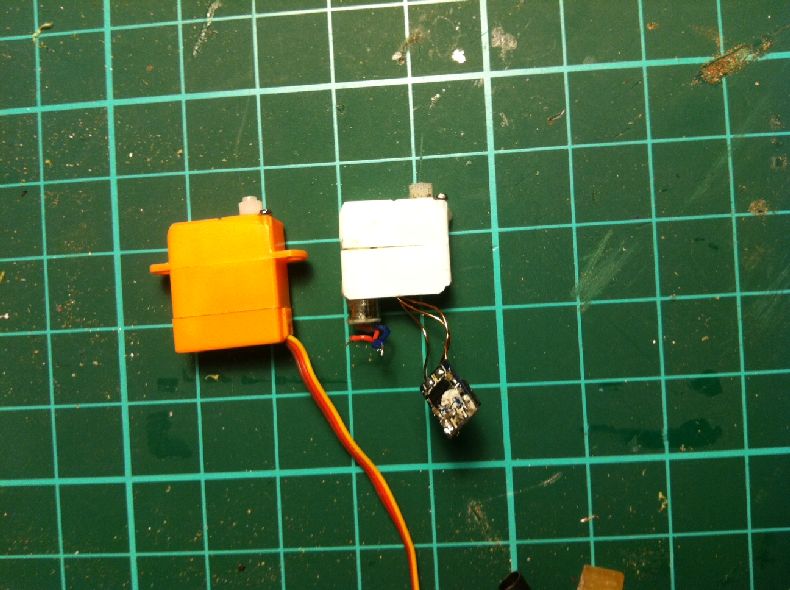

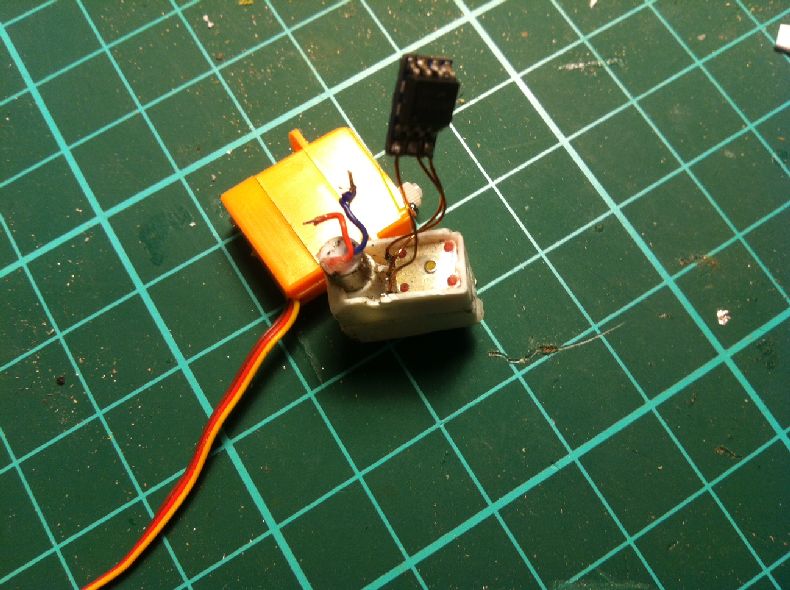

Anbei ein paar Bilder. Wie man sieht kann man das Servo noch um einiges verkleinern.
Die Elektronik wird mittels dreier Drähte an das Poti angeschlossen und zwei weitere gehen zum Motor.
Dateianhänge
Foto 1.JPG

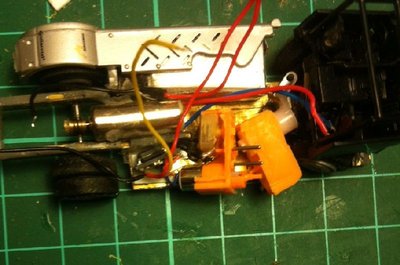

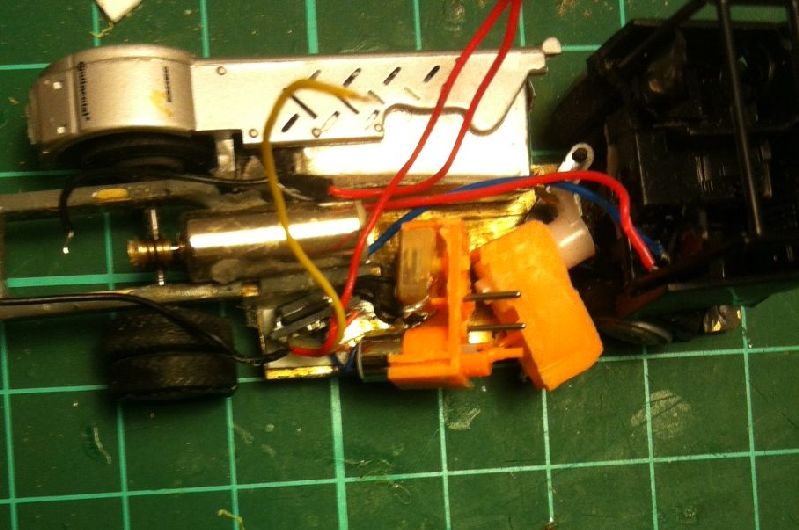

Durch einen Sturz vom Tisch wurde bei meinem Renntruck leider das Servo beschädigt. Dafür kann ich euch zeigen wie das Servo aufgebaut ist
Foto 5.JPG
Foto 2.JPG
