Schaltplan bauen

Beitrag von Modellbahner-SB » Sonntag 15. November 2009, 16:42

Hi Leute,
Kann mir jemand diesen Schaltplan bitte auf eine Platine umbauen
Bild:
http://www3.pic-upload.de/15.11.09/s1ys99tbr7ot.jpg

Thorsten Sch.
Forumsgast
Beiträge: 14
Registriert: Sonntag 3. Dezember 2006, 18:34
Wohnort: Norderstedt / Anliegend an Hamburg

Re: Schaltplan bauen

Beitrag von Thorsten Sch. » Dienstag 17. November 2009, 21:49

Für was soll die schaltung gut sein?
Caio Bis bald............
MININATUR WUNDERLAND IST DIE SCHÖNSTE UNG GRÖSTE EISENBAH ANLAGE DE

Benutzeravatar
günni
Forumane
Beiträge: 21788
Registriert: Sonntag 19. Januar 2003, 11:00
Wohnort: Düsseldorf

Re: Schaltplan bauen

Beitrag von günni » Dienstag 17. November 2009, 22:00

Moin,
wo ist der Plan denn her?

ibex

Re: Schaltplan bauen

Beitrag von ibex » Dienstag 17. November 2009, 23:09

Hallo Modellbahner-SB,

die Schaltung kann man auch auf eine Lochrasterkarte aufbauen.
Damit die aber funktioniert benötigt man den programmierten Microcontroller
PIC12C508 oder das Programm und die Programmierhardware zum selbstprogrammieren.

Beschreibe doch mal die Funktion. Man könnten dann eventuell was vergleichbares
nachbauen.

Gruß Ibex

Thorsten Sch.
Forumsgast
Beiträge: 14
Registriert: Sonntag 3. Dezember 2006, 18:34
Wohnort: Norderstedt / Anliegend an Hamburg

Re: Schaltplan bauen

Beitrag von Thorsten Sch. » Dienstag 17. November 2009, 23:19

Hi schau Mal auf Meine HP da gibt es Viele Interisante seiten....
Gruss Thorsten Sch
Caio Bis bald............
MININATUR WUNDERLAND IST DIE SCHÖNSTE UNG GRÖSTE EISENBAH ANLAGE DE

Modellbahner-SB

Re: Schaltplan bauen

Beitrag von Modellbahner-SB » Mittwoch 25. November 2009, 13:23

der schalt plan ist für eine blitzerschaltung die man auch bei conrad für 30€ bekommt aber ich wollte jetzt nicht so viel geld dafür ausgeben hier ist der treahd worum es geht:
http://forum.miniatur-wunderland.de/vie ... Radarfalle

Benutzeravatar
Oysos
Forumane
Beiträge: 793
Registriert: Samstag 4. August 2007, 11:43
Wohnort: Kiel

Re: Schaltplan bauen

Beitrag von Oysos » Mittwoch 25. November 2009, 19:17

Moin,

wie ibex schon schrieb, nützt dir die Schaltung ohne das Programm für den PIC gar nüscht.
Aber wenn es eine einfache Blitzschaltung sein soll, schau mal nach dem NE555 [1] [2] [3].

Gruß
Hannes

Christian Schoenwitz
Forumane
Beiträge: 733
Registriert: Donnerstag 1. Januar 2004, 18:43

Re: Schaltplan bauen

Beitrag von Christian Schoenwitz » Mittwoch 25. November 2009, 19:34

moin!

Ich denke das hier ist genau das richtige für dich. Unteranderem gibt es die Programmversion "Radarfalle" verwendbar mit und ohne Car System.

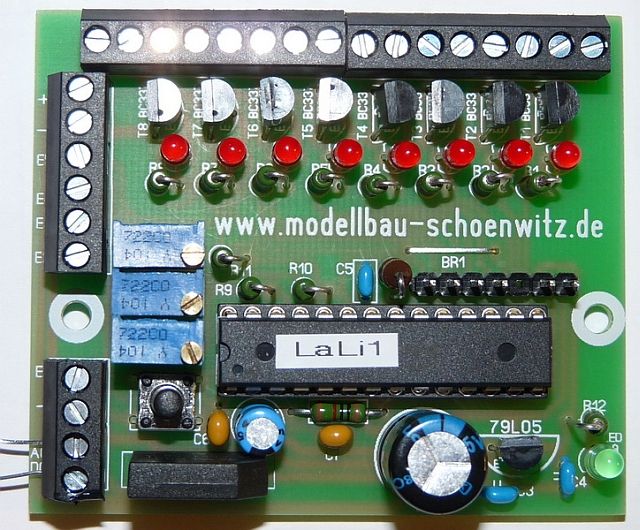

Universal Lichtsteuerung von Modellbau Schönwitz

Benutzeravatar
Oysos
Forumane
Beiträge: 793
Registriert: Samstag 4. August 2007, 11:43
Wohnort: Kiel

Re: Schaltplan bauen

Beitrag von Oysos » Mittwoch 25. November 2009, 20:31

Moin,

ich würde obigen Beitrag sofort als Werbung brandmarken, aber ich kann das beworbene Produkt im Shop des Werbers nicht finden ... :jump: :jump:

Das ganze sieht für eine einfache Radarfalle doch recht überdimensioniert aus. Außerdem hatte "Modellbahner-SB" bereits ein passenden Baustein gefunden, wollte aus kostengründen aber auf Eigenbau umsteigen. (bzw. auf Eigenbau-machen-lassen...)

Gruß
Hannes

schnittstelle

Re: Schaltplan bauen

Beitrag von schnittstelle » Mittwoch 25. November 2009, 20:40

NE555 würde gehen.

Hast du dir zum Layouten (Schaltplan umbasteln) mal Eagle angeschaut? Gibts kostenlos als Light Version und ist recht Einfach zu bedienen.

Christian Schoenwitz
Forumane
Beiträge: 733
Registriert: Donnerstag 1. Januar 2004, 18:43

Re: Schaltplan bauen

Beitrag von Christian Schoenwitz » Mittwoch 25. November 2009, 21:24

Oysos hat geschrieben:Moin,

ich würde obigen Beitrag sofort als Werbung brandmarken, aber ich kann das beworbene Produkt im Shop des Werbers nicht finden ... :jump: :jump:
Das ist mir schon klar ;-).
Oysos hat geschrieben: Das ganze sieht für eine einfache Radarfalle doch recht überdimensioniert aus. Außerdem hatte "Modellbahner-SB" bereits ein passenden Baustein gefunden, wollte aus kostengründen aber auf Eigenbau umsteigen. (bzw. auf Eigenbau-machen-lassen...)
Warum? Das ist vom Grundprinzip, völlig passend zum oben genannten Schaltplan. Man muss ja nicht alle Ein- und Ausgänge verwenden.

Mit dem NE555 kann man ja schon viel machen, doch die Blitzabläufe wären dann immer Periodisch und nicht Zufallsgesteuert.

Gruß
Christian

ibex

Re: Schaltplan bauen

Beitrag von ibex » Mittwoch 2. Dezember 2009, 23:13

Hallo,

um eine Zufallsreihenfolge zu erreichen kann man einen Mikrokontroller verwenden.
Man müsste dann aber ein entsprechendes Programm schreiben.

Um Geld zu sparen ist dann noch Löten angesagt.

Zum Programmieren des Mikrokontrollers muss man aber die Entwicklungsumgebung besitzen.
Diese ist nicht ganz umsonst zu bekommen. Wenn man aber noch mehr Schaltungen bauen möchte könnte sich das schon rechnen.

Gruß
Ibex
