Spurwechsel per Schieber

Für Diskussionen rund ums Car-System und bewegte H0-Autos
Antworten
miniclub

Spurwechsel per Schieber

Beitrag von miniclub » Donnerstag 25. Juli 2013, 21:42

Hallo Car -Freunde,

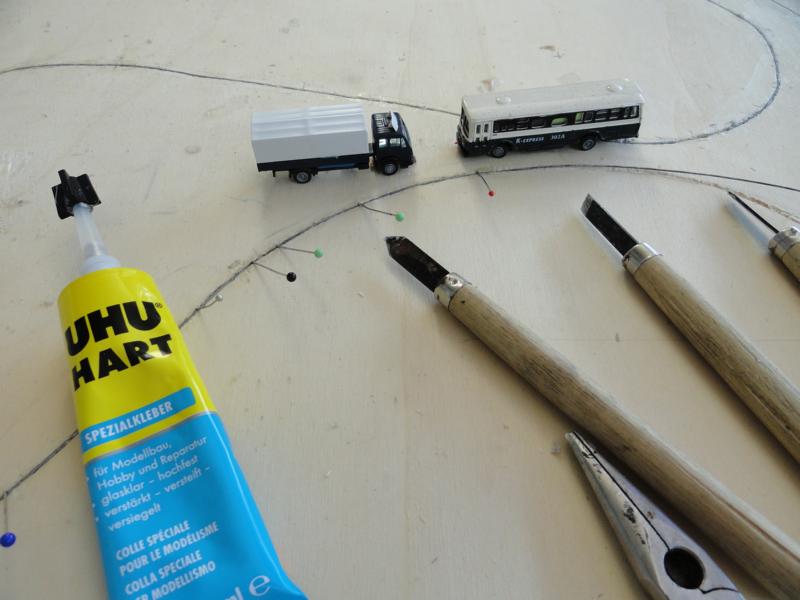

ich habe mir eine kleine Testplatte für Faller - Car und selbstbau Modelle erstellt.

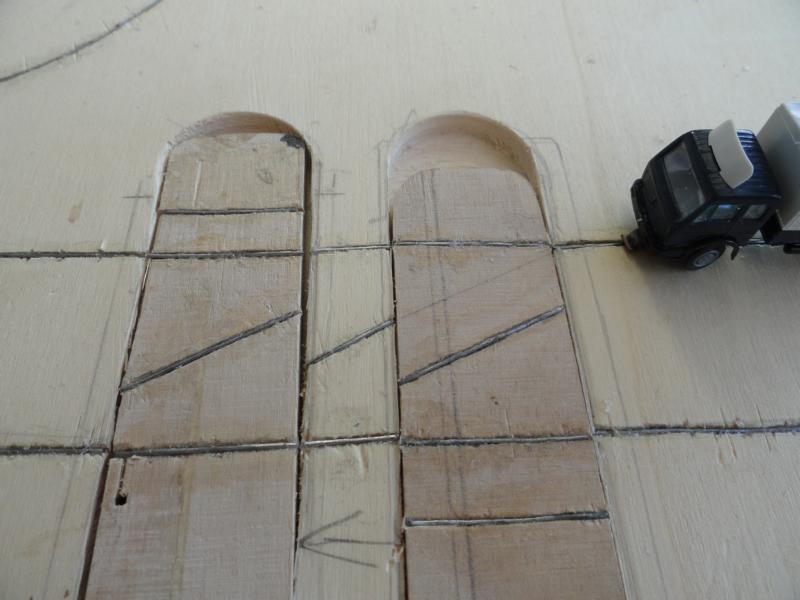

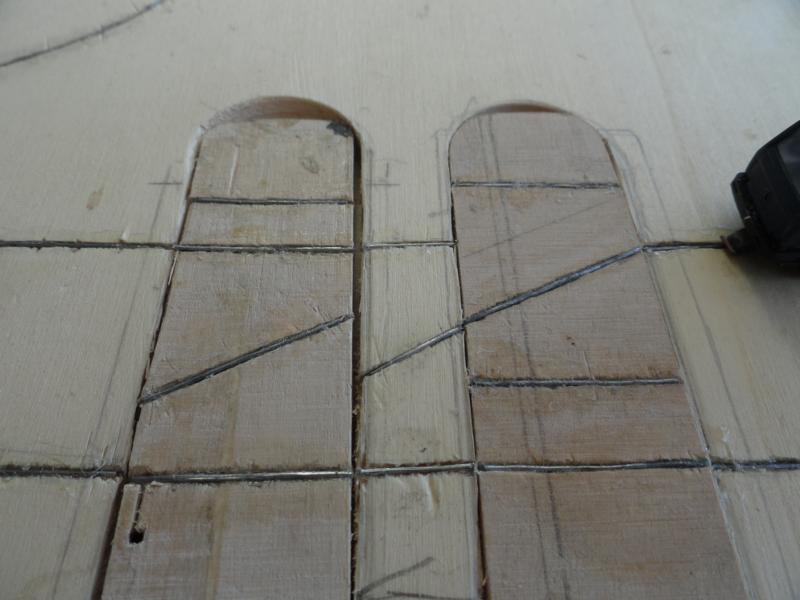

Der Spurwechsel erfolgt per Schieber und hier im Test noch per Hand bewegt,

diese sollen später mal mit Servos bewegt werden.

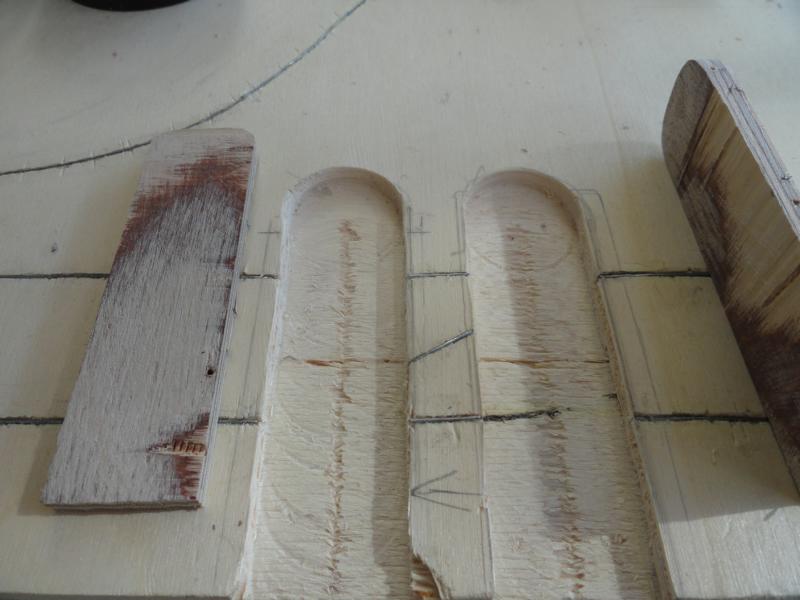

Die Platte ist aus 6 mm Sperrholz. Die Führung für die Schieber sind ausgefräßt

und die Schieber sind 3 mm dick und 2 cm breit. Der Führungsdraht ist

gewöhnlicher Blumendraht.

http://www.myvideo.de/watch/9187408/Spu ... r_Schieber

Hermann
Dateianhänge
Zuletzt geändert von miniclub am Freitag 26. Juli 2013, 23:22, insgesamt 1-mal geändert.

Benutzeravatar
Datterich
Forumane
Beiträge: 9751
Registriert: Montag 9. Februar 2004, 14:21
Wohnort: 100 km südlich Speicherstadt

Spurwechsel per Schieber

Beitrag von Datterich » Freitag 26. Juli 2013, 06:37

Interessanter Lösungsansatz! Mich würde nach Ansicht des Videos interessieren, wie Du das im Bereich der Schieber endgültig mit einer Fahrbahn-Oberfläche löst, vermutlich dünne Folie?

Freundliche Grüße aus Darmstadt
Datterich
Hier trifft man manchmal Leute, die gar keinen Zug vertragen ...

miniclub

Re: Spurwechsel per Schieber

Beitrag von miniclub » Freitag 26. Juli 2013, 23:32

Hallo Datterich,

ich teste verschiedene dünne Schreibpapiere aus.

Etwa 30 bzw. 40 gr. Papiere, diese sind leicht durchsichtig.

Damit wird die Fahrbahnbreite beklebt. Diese Papiere müssen aber auch die

Faller - Strassenfarbe aufnehmen.

Im Video habe ich normales Druckerpapier mit 80 gr. verwendet.

Über die Schieber habe ich Overheadfolie geklebt um den Verlauf

des Lenkdrahtes zu sehen. Das ganze geht auch mit dem Magnetband

von der Tesarolle. Hier im Forum gezeigt.

Hermann

Nur als Alternative zu verstehen.

Benutzeravatar
Dankwardt
Forumane
Beiträge: 1762
Registriert: Montag 27. Oktober 2003, 23:12
Wohnort: 40721 Hilden - 402 km von Hamburg
Kontaktdaten:

Re: Spurwechsel per Schieber

Beitrag von Dankwardt » Samstag 27. Juli 2013, 11:45

Diese Schiebertechnik ist seit 1999 in den Fertigstraßen von Mader Modellbau (Mader-Magnet-Truck) enthalten.
MMT hat es etwas einfacher, da die starken Magnet 6 x 3 mm dicke Abdeckschichten erlauben.
Die Fertigstraßen haben eine dünne Aluoberfläche und eine Gummifolie.
Diese Gummifolie hat den Vorteil, dass auch Platikräder eine guten Vortieb bringen.
Leider löst sich diese Gummifolie nach einigen Jahren auf.
Wie im realen deutschen Straßenbau hat man dann Löcher in der Straße.

Über den Magneten von Streetsystem kann man Tonpapier anwenden.
Das ist dickes Bastelpapier, das man in Grau oder Schwarz im Schreibwarengeschäft bekommt. Papierfaser die sich ablösen fliegen aus dem Reifen weider heraus und kann mit einem Staubsauger (Saugerfahrzeug) gut aufgenommen werden.

Das streichen von normalem Papier mit Farbe bringt Probleme.
Das Papier wöllbt sich und schlägt Wellen.
Außerdem setzen sich die Pigmente von der Farbe im Profil fest.

Deshalb werden diese Straßenabschnitte bei der Modellautobahnen nun ersetzt.

Das Thema wird auch in der WIKI.DC-Car.de Abzweigung und Strassenbau behandelt.

Auch im Forum findet man etwas.
Gruß Siegmund
