Hallo erstmal
Ich möchte auch mal versuchen solch eine Weiche selber zu machen,http://modelleisenbahn-claus.de/car-system-weiche.htm. dazu ein paar Fragen:
1.Was lege ich am besten über die Weiche, kann sie ja schlecht überspachteln, weil dann funktionierts ja nicht mehr.
2.Wie kann ich den Servo steuern damit er einmal gerade aus oder auf abbiegen steht?
Ich hoffe die fragen sind nicht zu Peinlich, habe leider mit Elektrick und so nicht alzuviel zu tun.
Gruss Rufus
Ich möchte auch mal versuchen solch eine Weiche selber zu machen,http://modelleisenbahn-claus.de/car-system-weiche.htm. dazu ein paar Fragen:
1.Was lege ich am besten über die Weiche, kann sie ja schlecht überspachteln, weil dann funktionierts ja nicht mehr.
2.Wie kann ich den Servo steuern damit er einmal gerade aus oder auf abbiegen steht?
Ich hoffe die fragen sind nicht zu Peinlich, habe leider mit Elektrick und so nicht alzuviel zu tun.
Gruss Rufus
- Sharp-94
- Forumane
- Beiträge: 261
- Registriert: Sonntag 6. Juli 2008, 16:10
- Wohnort: Südbaden/Bodenseeregion
Re: Weichenantrieb von Modelleisenbahn-Claus.de
Re: Weichenantrieb von Modelleisenbahn-Claus.de
Hi Dominik
Danke für die schnelle Antwort, habs mir mal durchgelesen, garnicht mal so schwer wenn man mal etwas überlegen würde , gibt es auch eine lösung ohne DCC steuerung zu Arbeiten?
Danke für die schnelle Antwort, habs mir mal durchgelesen, garnicht mal so schwer wenn man mal etwas überlegen würde , gibt es auch eine lösung ohne DCC steuerung zu Arbeiten?
- Sharp-94
- Forumane
- Beiträge: 261
- Registriert: Sonntag 6. Juli 2008, 16:10
- Wohnort: Südbaden/Bodenseeregion
Re: Weichenantrieb von Modelleisenbahn-Claus.de
Hallo Rufus,
ich hab kurz gegooglet und das hier gefunden. Ich selber wusste nicht, dass man Servos analog steuern kann, da ja bestimmte Positionen (wie z.B. Position A und B) beim Servo zuerst einmal programmiert werden müssen.
Ich würde mal ganz einfach sagen, dass die digitale Steuerung viel einfacher ist, das ist aber Ansichtssache. Bei einer digitalen Steuerung kannst du dann auch direkt auf die Platinen von Claus zurückgreifen, Servos programmieren, anschließen, DCC-Digitalzentrale ran und los gehts, ohne Unmengen an Schaltern und Kabelgewirr alles steuerbar über die Zentrale und so teuer sind die Zentralen ja auch nicht.
PS: Den Plastikring in der Servobaubeschreibung kannst du ebenfalls im Shop kaufen.
ich hab kurz gegooglet und das hier gefunden. Ich selber wusste nicht, dass man Servos analog steuern kann, da ja bestimmte Positionen (wie z.B. Position A und B) beim Servo zuerst einmal programmiert werden müssen.
Ich würde mal ganz einfach sagen, dass die digitale Steuerung viel einfacher ist, das ist aber Ansichtssache. Bei einer digitalen Steuerung kannst du dann auch direkt auf die Platinen von Claus zurückgreifen, Servos programmieren, anschließen, DCC-Digitalzentrale ran und los gehts, ohne Unmengen an Schaltern und Kabelgewirr alles steuerbar über die Zentrale und so teuer sind die Zentralen ja auch nicht.
PS: Den Plastikring in der Servobaubeschreibung kannst du ebenfalls im Shop kaufen.
Re: Weichenantrieb von Modelleisenbahn-Claus.de
Hallo Rufus,
die Servodecoder von Modelleisaenbahn-claus kannst Du auch ohne Digitalsystem betreiben. Dazu benötigst Du einen Schaltervorsatz. Dieser wird einfach an den Servodecoder angesteckt, nun nur noch die Enpositionen der Servos einstellen, speichern und los gehts.
Wenn Du weitere Fragen dazu hast bist Du hier am besten aufgehoben.
die Servodecoder von Modelleisaenbahn-claus kannst Du auch ohne Digitalsystem betreiben. Dazu benötigst Du einen Schaltervorsatz. Dieser wird einfach an den Servodecoder angesteckt, nun nur noch die Enpositionen der Servos einstellen, speichern und los gehts.
Wenn Du weitere Fragen dazu hast bist Du hier am besten aufgehoben.
Re: Weichenantrieb von Modelleisenbahn-Claus.de

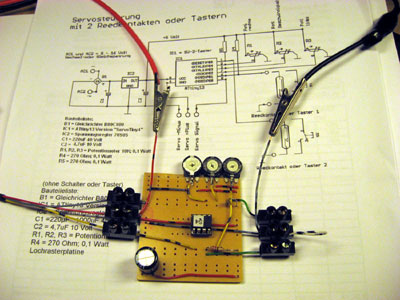

Es gibt auch Servosteuerungen ganz ohne Computer. Ein Tiny und drei Potis - eins für Rechtsanschlag, eins für Linksanschlag und eines für die Geschwindigkeit. Geht ganz ohne Computer. Die Tinys heißen S1-S4 und unterscheiden sich in der Ansteuerung über ein oder 2 Taster oder über Schalter. Die Schaltung ist einfach und fix auf einer Lochrasterplatine auf zu bauen - siehe Foto.
Ich verwende für die Car-Systemweichen auf den Modulen seit Jahren den Servo Tiny1 DIL für Schalter und steuere den über ein bistabiles 5V Relais mit 4 Ausgängen an. Somit bleiben 3 frei verwendbare Rückmelder für Blinkersteuerung oder Stopp oder ähnliches und ich kann mit einem Reedsensor oder sogar mit Hallsensor die Weiche bzw. das Relais direkt auslösen.
Mehr dazu und die Bezugsquelle findet man auf der Technikseite der DC-Car Modulanlage auf meiner Website.
Ich verwende für die Car-Systemweichen auf den Modulen seit Jahren den Servo Tiny1 DIL für Schalter und steuere den über ein bistabiles 5V Relais mit 4 Ausgängen an. Somit bleiben 3 frei verwendbare Rückmelder für Blinkersteuerung oder Stopp oder ähnliches und ich kann mit einem Reedsensor oder sogar mit Hallsensor die Weiche bzw. das Relais direkt auslösen.
Mehr dazu und die Bezugsquelle findet man auf der Technikseite der DC-Car Modulanlage auf meiner Website.
- Dateianhänge
-
- Servotiny1-400kl.jpg (37.03 KiB) 1404 mal betrachtet
Das Geheimnis des Erfolges liegt in der Beständigkeit des Ziels.
Gruß Torsten
Webseite Sulzangen H0 und Zittau H0e mit DC-Car
Gruß Torsten
Webseite Sulzangen H0 und Zittau H0e mit DC-Car
- j1180
- Forumane
- Beiträge: 309
- Registriert: Donnerstag 28. August 2008, 19:31
- Wohnort: Seesen, Niedersachsen
- Kontaktdaten:
Re: Weichenantrieb von Modelleisenbahn-Claus.de
Wo findet man den dort?Sharp-94 hat geschrieben:PS: Den Plastikring in der Servobaubeschreibung kannst du ebenfalls im Shop kaufen.
habe ihn noch nicht gefunden.
