Alte Fleischman Lok umrüsten

[Sharkey]

Hallo zusammen.

Da der Weihnachtsmann ein Starterset von Fleischmann mit Multimaus gebracht und ich noch eine alte analog Lok von früher habe wollte ich diese umrüsten. Ich hab das nur noch nie gemacht, deßhalb wollte ich mal fragen ob mein Gedanke richtig ist:

Vielleicht hat hier ja jemand eine ähnliche oder kann mir so helfen, bevor ich loslege

Ich hab den Decoder "ESU LokPilot V4.0 DCC" gekauft.

Die Beleuchtung der Lok wollte ich erstmal nicht digitalisieren sondern unabhängig vom dekoder laufen lassen

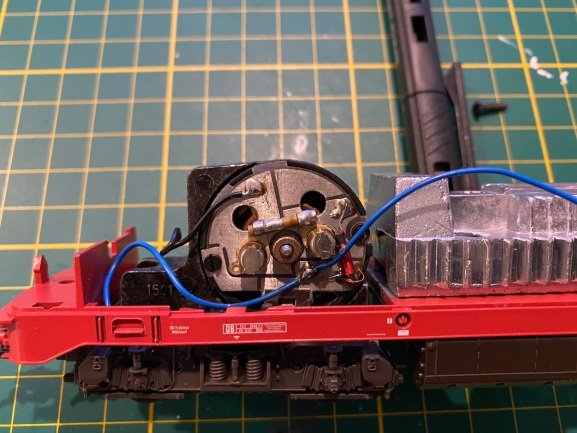

Zuerst wollte ich das Lagerschild Massefrei machen, also die kleine Kontaktbrücke bei der Schraube die das Schild hält durchtrennen.
Muss ich den Widerstand und die Drossel auch entfernen ?

- Dann das Orange Kabel vom Decoder an wollte ich am Motor da anlöten wo zurzeit das schwarze Kabel drauf geht ( Schiene Rechts)
- Das graue Kabel vom Decoder auf die andere Seite am Motor (wo zur Zeit das blaue ist)
- Das rote vom Decoder zum Gleisanschluss rechts
- Das schwarze Gleisanschluß links

Die vorhandenen Glühbirnen wollte ich verbinden und dann auf die Gleisanschlüsse löten.

Die das so richtig gedacht ?

Vielen Dank !

[wzimmermann]

Hallo Kollege,
alles soweit richtig! Die beiden Bürsten am Motor müssen potentialfrei sein. Das mit einem Durchgangsprüfer noch mal testen.
Das Lokchassis hat mit einer Gleisseite Kontakt. Von daher sind die Glühlampen auf einer Seite auch mit einer Schiene verbunden.
Du musst laut Anschlußschema (Abb.4) nur an die eine Glühlampenfassung die gelbe Ader anlöten und an der anderen Lampe die weiße.
Es dürfte der Fuß der Fassung mit dem Lokgehäuse verbunden sein.
Es kann höchstens sein, dass die Lampen zu hell sind, dann müsste man sie entweder gegen welche austauschen, die eine höhere Nennspannung haben oder man dimmt sie über die CVs entsprechend runter. Das müssten die CVs 113 und 114 sein, aber das kann man der Anleitung entnehmen.
Bitte aufpassen, denn zu helle Lampen haben eine stark verkürzte Lebensdauer und es können Teile des Kunststoffgehäuses schmelzen.
Wenn Du die Lampen direkt verdrahtest am Dekoder vorbei, hast Du keine Möglichkeit zu dimmen und es kann zu Überhitzungsproblemen kommen.
Deshalb besser die Beleuchtung über den Dekoder laufen lassen.
Gruß
Wolfgang Z.

[Sharkey]

Hallo Wolfgang,

Vielen Dank für den Tipp mit den Lampen, dass macht dann ja doch Sinn es direkt zu ändern

Ich hab mich heute mal an den Umbau gemacht.
Hab alles so verlötet wie geschrieben. Dann die Lokadresse geändert weil die Standard (3) schon vergeben war.
Die Lampenschaltung funktioniert (bzw. eine Lampe da die andere noch getauscht werden muss da sie defekt war)

Jedoch fährt die Lok noch nicht. Hab ich was vergessen einzustellen, oder hab ich es doch geschafft den Decoder irgendwie zu regeln ...

Hab die Drossel entfernt. Den Widerstand aber hab ich erstmal drin gelassen, da ich gelesen hatte, dass er auch drin bleiben kann. Stimmt das oder kann dies der Fehler sein ?

[wzimmermann]

Hallo Kollege,
hast Du die Lok mit der Adresse 3 probiert? Welche Adresse hat sie jetzt? Ich würde den Umbau erst mal mit der Adresse 3 abschließen und dann erst die Adresse ändern. Manche Zentralen haben Schwierigkeiten mit den Adressen zwischen 99 und 127. An der Zentrale das richtige Datenformat für die Adresse eingestellt?
Stimmt die Fahrstufenanzahl? Orange und grau an die Bürsten vom Motor und nicht eventuell eine falsche Leiterbahn erwischt? Der Widerstand ist keiner sondern das ist eine Drossel! Ich würde alles entfernen. Im Dekoder gibt es auch einen Fehlerspeicher. Dazu muss man ein CV auslesen und laut Anleitung analysieren.

Gruß
Wolfgang Z.

[wzimmermann]

Hallo Kollege,
habe noch mal Dein Bild angeschaut. Unbedingt die Kondensatoren und Drosseln entfernen. Wirklich nur die beiden Bürsten mit grau und orange des Dekdoders verbinden. Sonst dürfen da keine Bauteile mehr sein!
Gruß
Wolfgang Z.

[Sharkey]

Hallo Wolfgang,

vielen Dank für deine Hilfe. Du hattest recht...ist zwar etwas peinlich es zuzugeben aber ich hab tatsächlich eine flasche Leiterbahn erwischt . Als die Drossel noch drin war war natürlich eine Verbindung zwischen den beiden, aber wenn man die entfernt, dann natürlich nicht mehr ...

Naja ich bin froh, dass der Decoder nicht defekt ist und die Lok nun fährt. Zwar noch etwas lahm und mit etwas Bremsverzögerung aber das ist ja wohl eine Einstellungssache. Da werd ich mich jetzt mal dran machen

Vielen Dank ! Gruß
Sven

[wzimmermann]

Hallo Sven,
freut mich, dass Du das hinbekommen hast!
Übung macht den Digitalprofi.
Viel Spaß mit deiner Anlage
Wolfgang Z.
